大型谷物仓储烘干成套作业设施结构展示

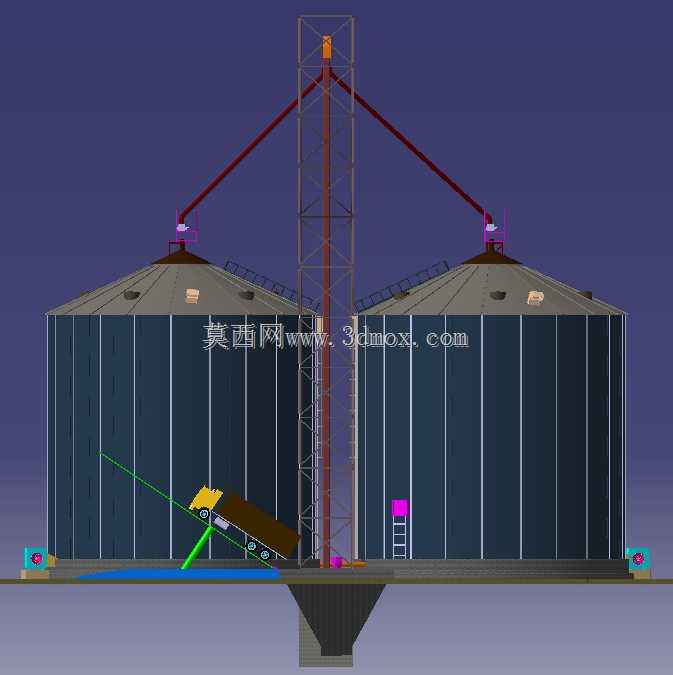

这套设施主要面向规模化粮食收储基地、国营粮库、大型粮食加工企业的原粮收储预处理场景，解决新收获谷物含水率过高易霉变、无法长期安全储存的核心痛点，覆盖谷物从进场卸车、提升输送、烘干处理到入仓储存的全作业流程，可适配玉米、小麦、水稻、核桃、鹰嘴豆等多种粮油作物与坚果类农产品的收储作业需求。整套设施采用双筒仓对称布局，中间架设垂直提升塔架，两侧通过斜置输送溜管连通两座筒仓的顶部进料口，筒仓底部设置锥形出料斗，可对接后续输送设备完成出仓转运作业。设施前端预留了自卸车辆卸料作业区，配置倾斜式卸料接料平台，运粮车辆停靠后可直接将车斗内的谷物倾倒至接料槽内，无需额外配置移动式卸粮坑，大幅降低场地土建施工成本，接料槽内设置初清筛网，可提前拦截谷物中混杂的秸秆、石块等大尺寸杂质，避免后续输送、烘干环节出现卡堵故障。中间的垂直提升塔架采用桁架式结构设计，内置斗式提升机构，可将接料槽内的谷物垂直输送至塔架顶部，再通过两侧的斜置溜管分配至两座筒仓内，溜管上设置可调节分料闸门，可根据单仓储粮进度灵活调整进料方向，无需调整设备位置即可完成双仓轮流进料作业。筒仓主体采用波纹钢板拼接结构，仓壁预留通风、测温点位安装接口，仓顶设置泄压人孔、除尘排气口，避免进料过程中仓内粉尘浓度过高引发安全隐患，仓内可根据需求配置通风地笼、烘干风道，配合外部热风炉完成谷物的循环烘干作业，将谷物含水率降至安全储存标准范围内。整套设施的安装边界需满足双筒仓中心距与提升塔架高度匹配，作业区预留足够的车辆回转空间，卸料平台与地面的高度差适配常规自卸货车的卸料高度，塔架基础与筒仓基础做一体化浇筑处理，可承受满载谷物时的整体载荷，避免长期使用出现基础沉降倾斜问题。设备运行过程中，可通过塔架顶部的检修平台完成输送设备的日常维护，仓壁爬梯可直达仓顶完成进料口、排气口的检修作业，整体布局紧凑，作业流程顺畅，可大幅提升粮食收储环节的作业效率，降低人工搬运、晾晒的劳动强度，减少谷物收储过程中的损耗。
