塔式连续式谷物烘干处理设备结构

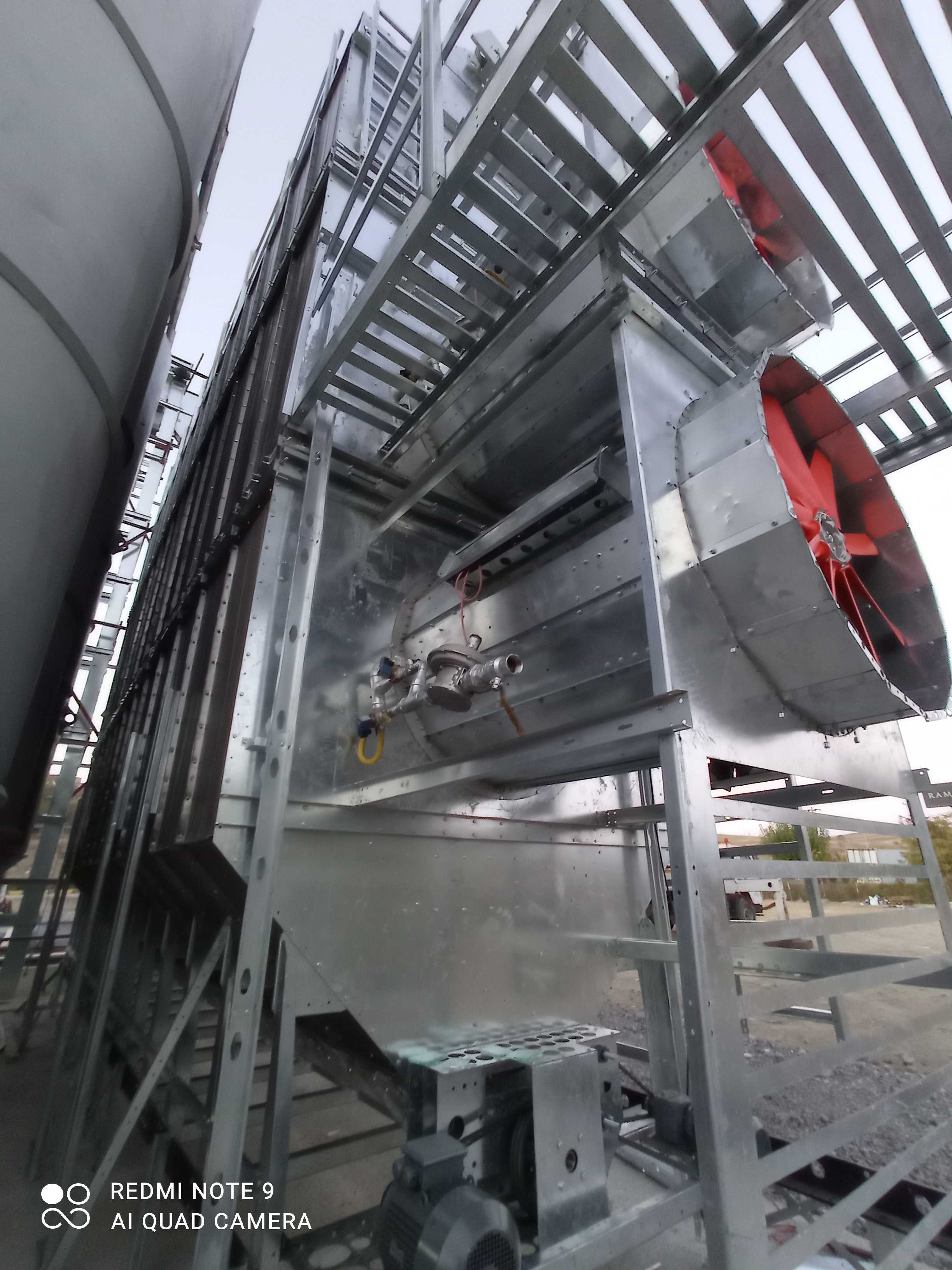

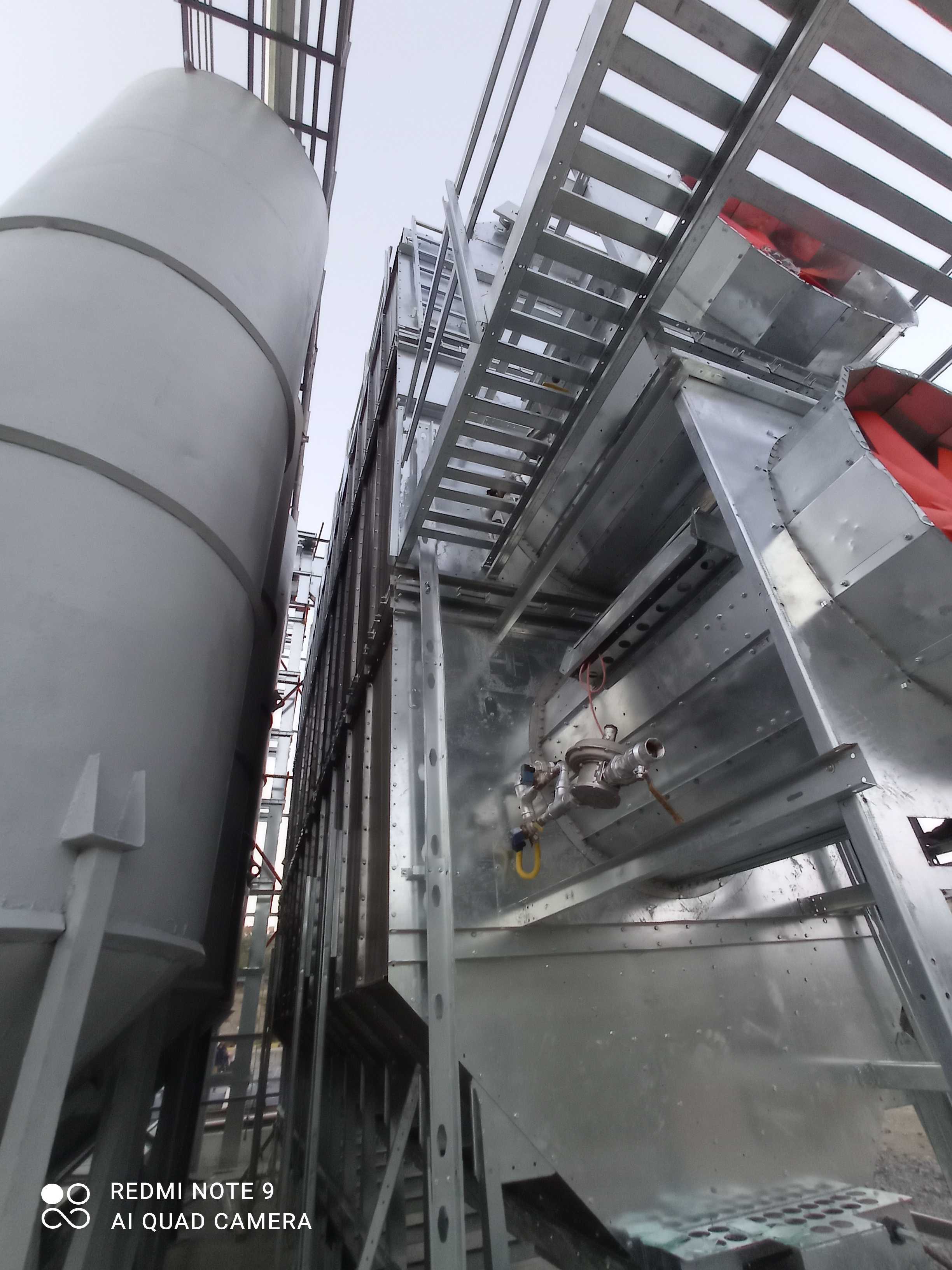

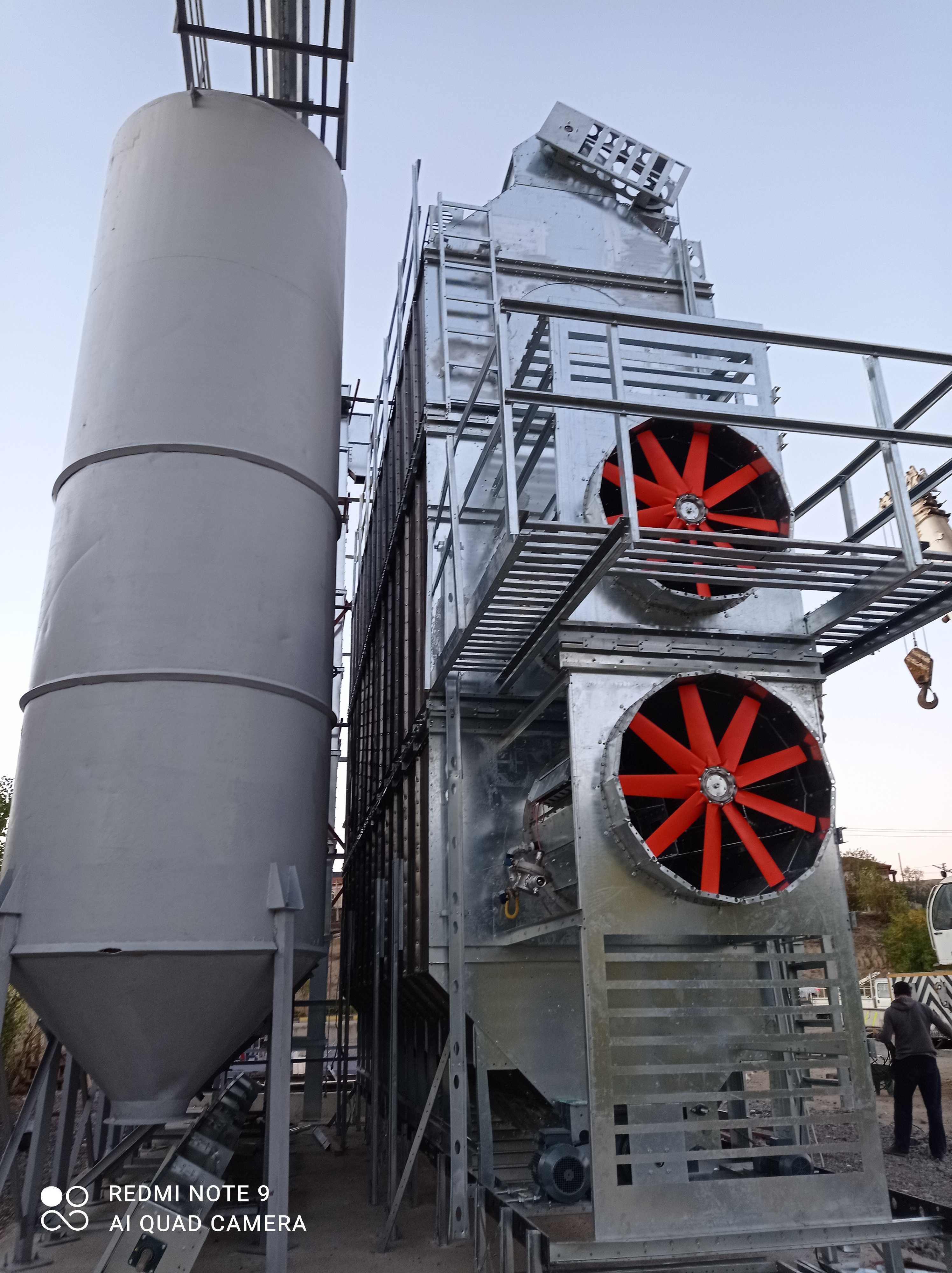

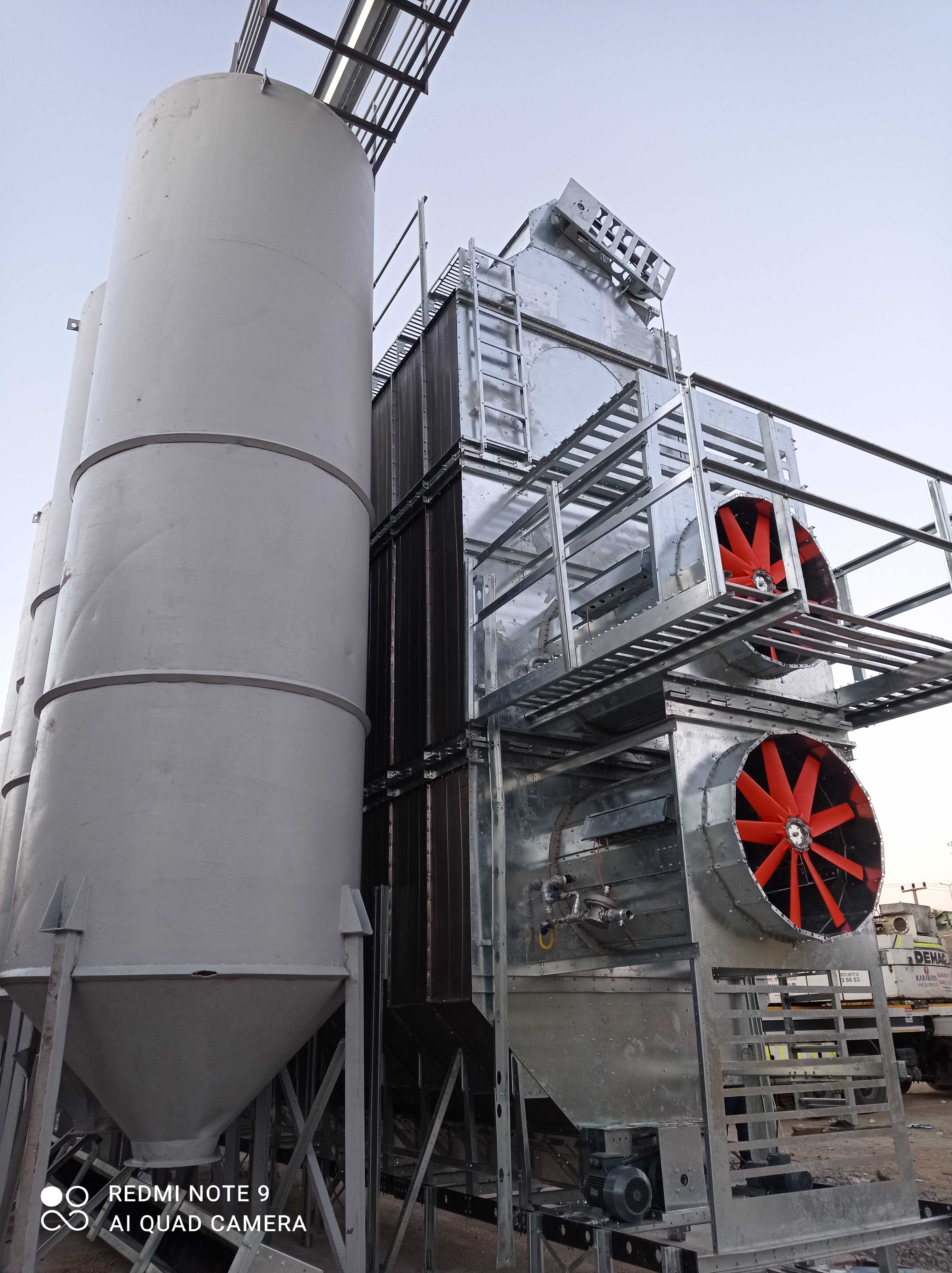

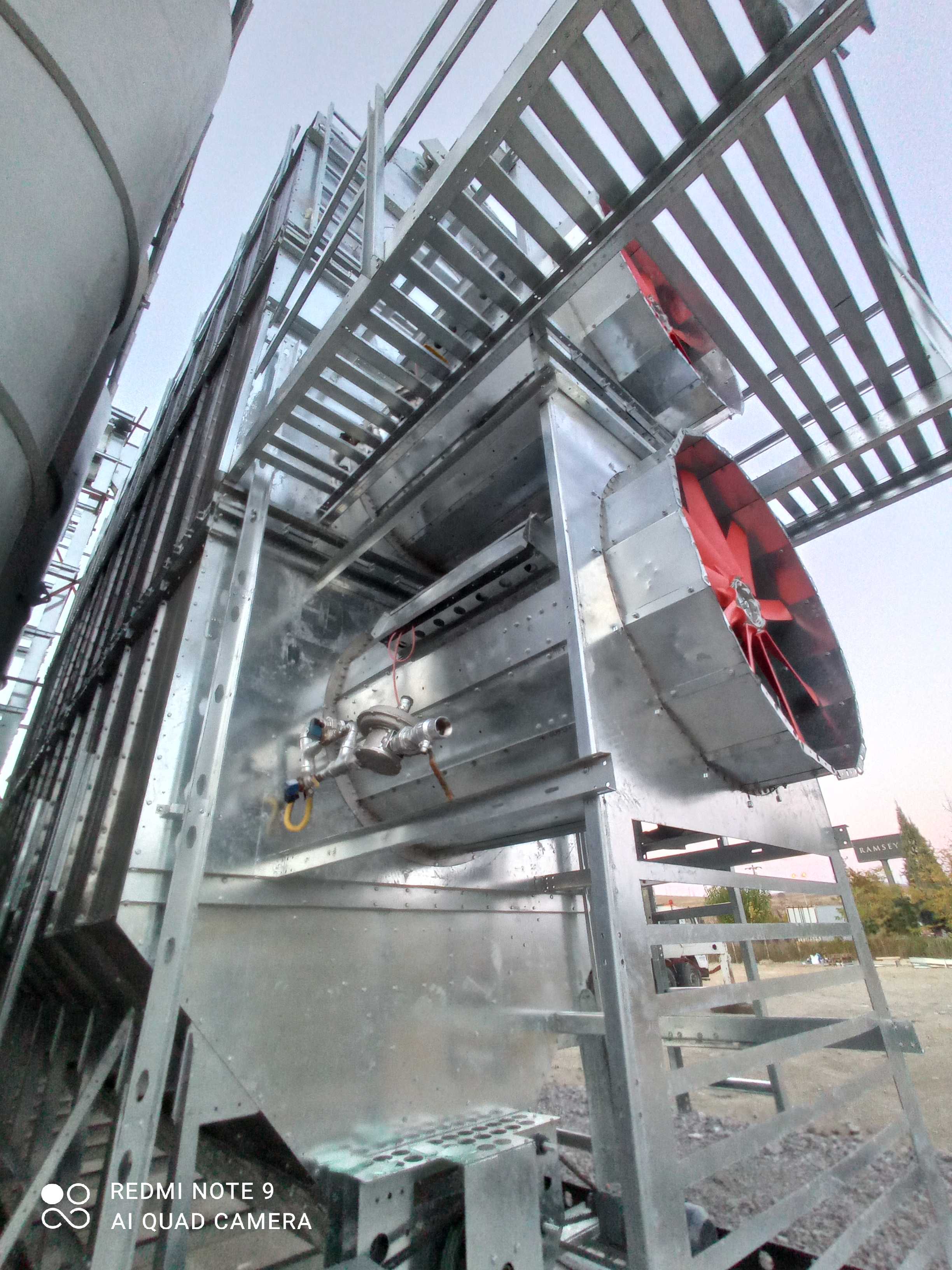

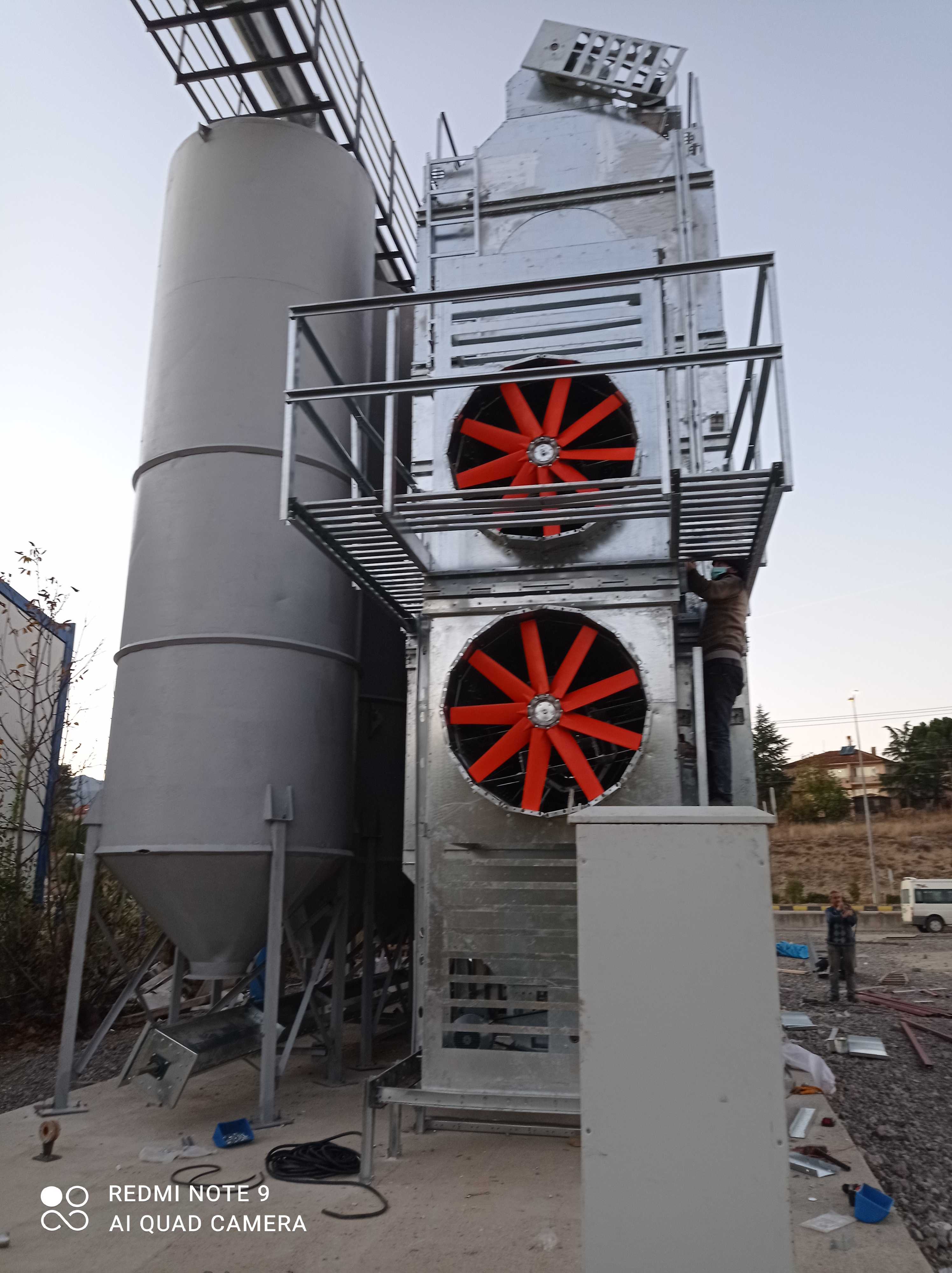

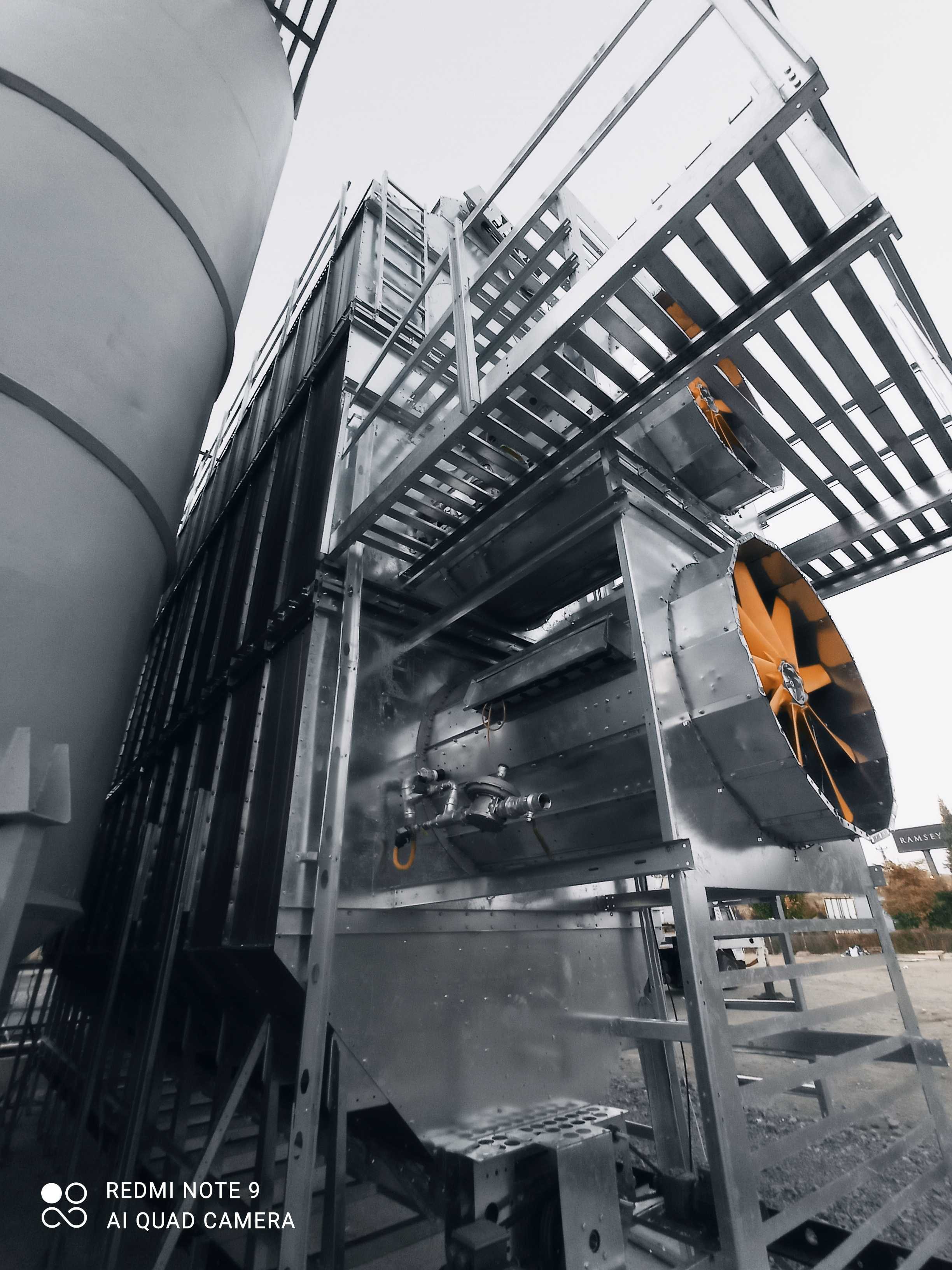

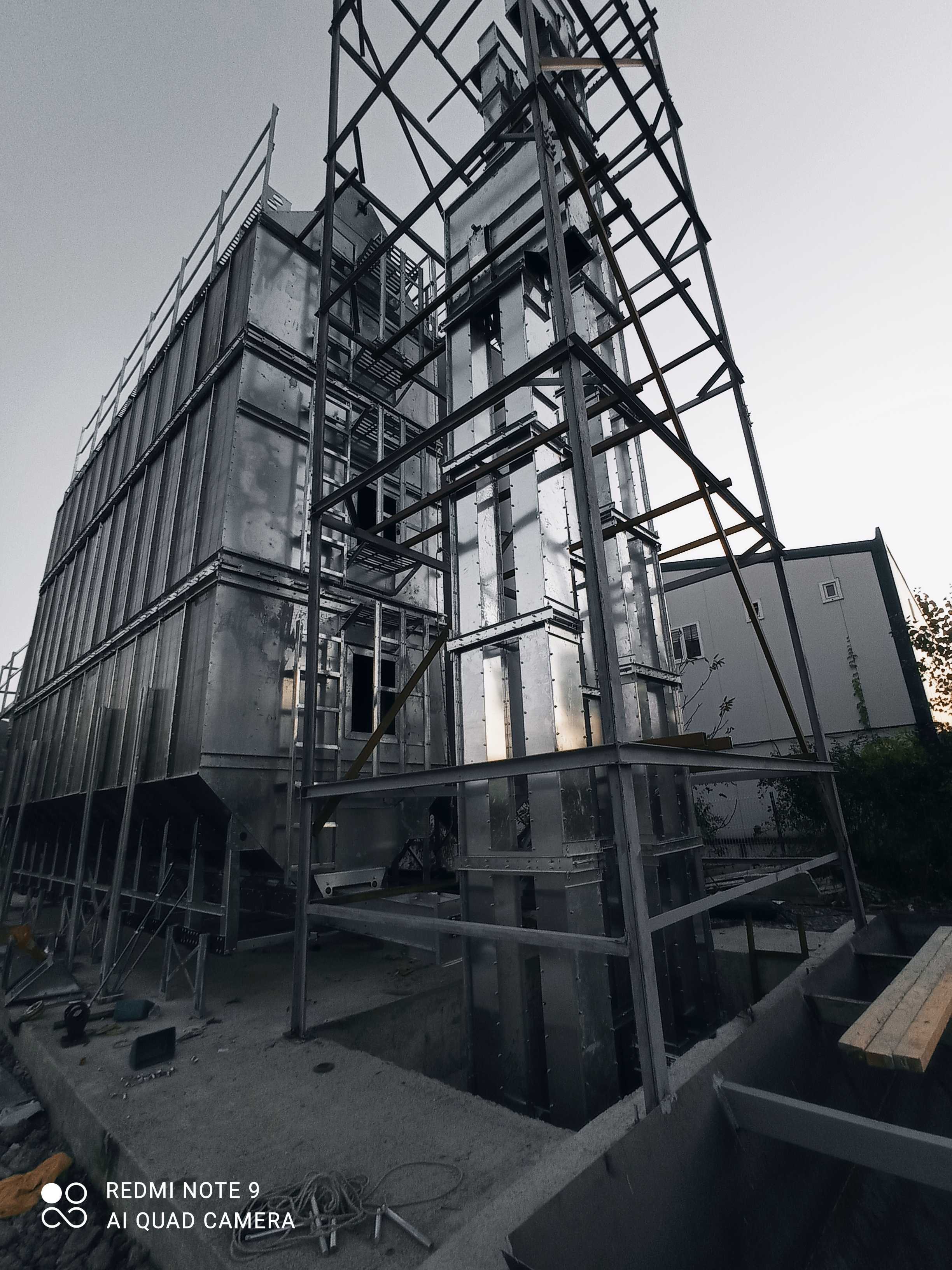

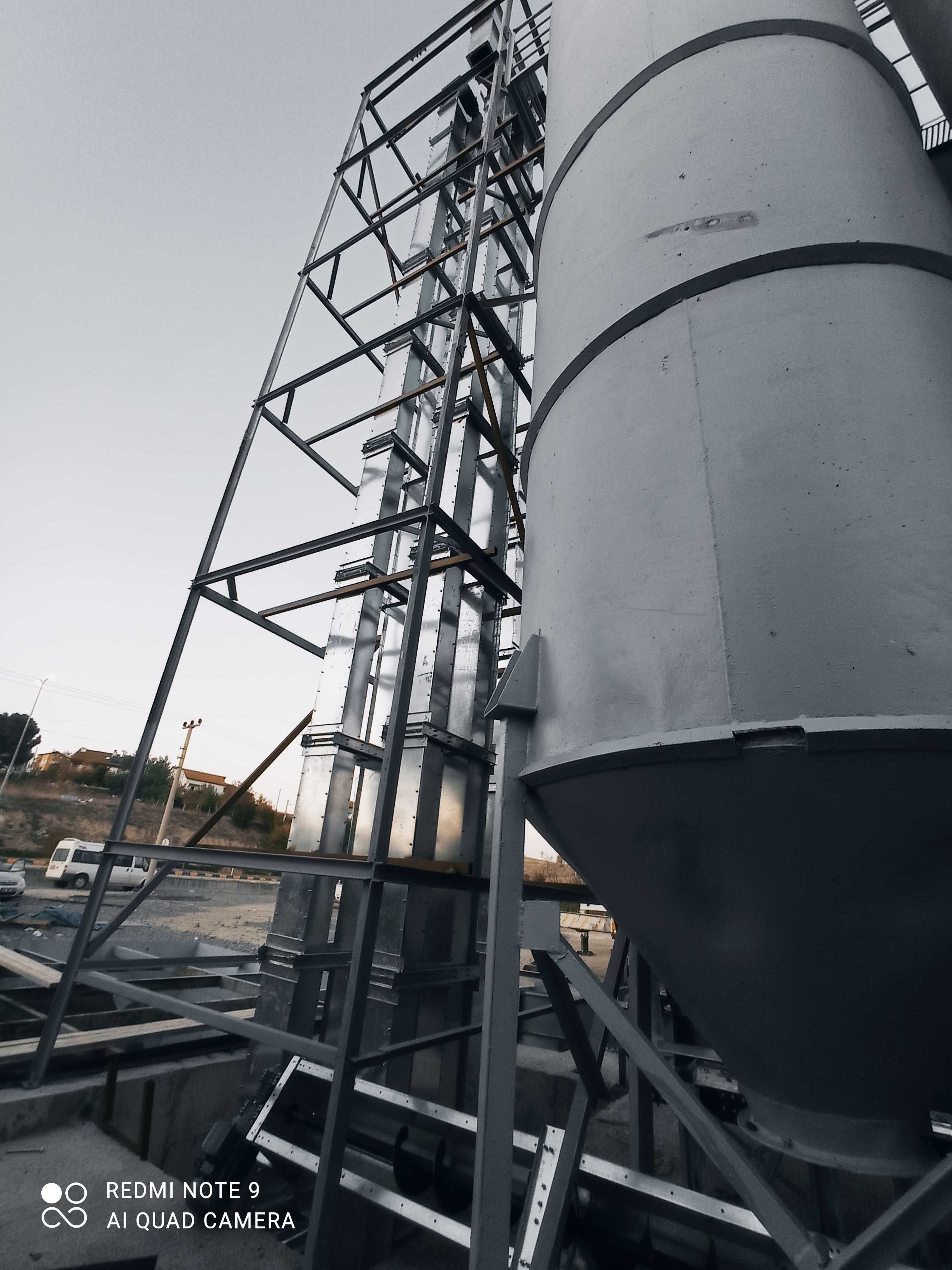

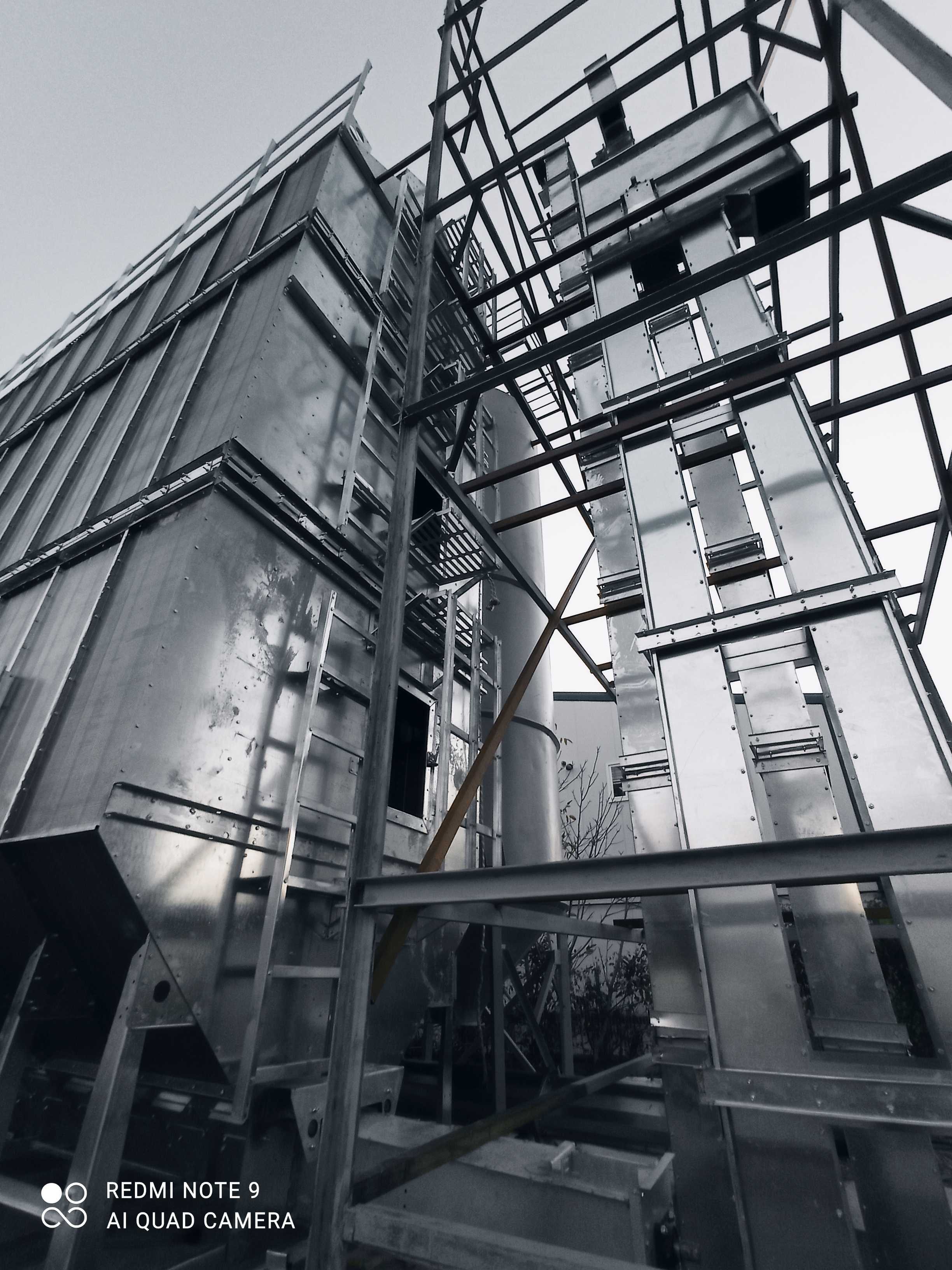

这套塔式连续式谷物烘干处理设备，主要面向规模化粮食种植产区、粮油加工收储站点的产后粮食处理场景，解决新收获谷物含水率过高无法直接仓储、易发生霉变发芽的核心痛点，可适配玉米、小麦、水稻以及核桃、鹰嘴豆、扁豆等多品类粮油与杂粮作物的干燥作业，是粮食产后收储链路中衔接田间收获与仓储加工的核心处理装备。设备整体采用立式塔式布局，主体干燥段为方形金属仓体结构，旁侧配套立式锥底储料暂存仓，整体采用户外露天安装设计，所有结构件均做镀锌防锈处理，适配粮库、农场开阔场地的安装需求，安装时需预留设备周边1.5米以上的操作维护空间，顶部检修平台需预留安全护栏安装位，底部出料段需匹配后续输送设备的接料高度，整体安装基础需做硬化找平处理，避免长期承重出现结构沉降。设备核心功能是通过连续式热风穿流干燥工艺，将高含水率原粮的水分降至安全仓储标准，干燥段采用分层布风结构，上下两组大直径轴流风轮负责将热风均匀穿透料层，风轮采用放射式叶片布局，可在低转速下实现大风量送风，避免高风速造成粮粒表皮破损、影响粮食品质；仓体内部设置交错式导料板，让谷物在重力作用下缓慢下落过程中不断翻转，保证每一粒谷物都能均匀接触热风，避免出现局部过烘或者烘干不均的问题。旁侧的锥底储料仓负责待烘干原粮的暂存缓冲，可匹配前端提升机的上料节奏，实现连续不间断上料作业，锥底设计可避免仓内积料，减少不同批次物料的混料残留。设计过程中重点考量了户外作业的耐用性与操作便捷性，主体框架采用型钢焊接结构，外部护板采用镀锌钢板拼装，既降低整体设备自重，也方便后期检修时的局部拆装；设备中部设置外置操作检修平台，操作人员可站在平台上观察料层状态、调整风阀开度，实时匹配不同品类谷物的烘干参数需求；风轮与仓体的连接位置做了密封处理，避免热风泄漏造成热量损耗，提升能源利用效率。设备的进出料接口均做了标准化尺寸设计，可直接匹配市面主流的斗式提升机、皮带输送机等粮食输送设备，无需额外做转接结构改造，方便用户根据自身场地的产线布局灵活对接前后工序，整套设备可实现从进料、烘干到出料的全流程连续作业，单批次处理量可覆盖中型农场的单日收获处理需求，有效缩短粮食产后的晾晒周期，减少传统露天晾晒带来的杂质混入、粮食损耗以及天气影响带来的霉变风险。
