BME680环境检测气体传感元件结构

这款BME680是面向移动消费电子与可穿戴设备开发的集成式多参数环境传感元件，在当前消费电子小型化、低功耗的发展趋势下，这类集成传感元件已经成为智能穿戴、智能家居、车载环境检测场景的核心感知部件。从实际应用场景来看，它可以部署在智能手环、手表类可穿戴设备中，为用户提供周边空气质量、温湿度、气压的实时数据参考，也可以集成在智能家居的空气净化器、新风系统控制模块中，根据实时检测到的VOC浓度、温湿度数值自动调整设备运行档位，还能搭载在车载空气检测单元里，实时监测车内空气质量变化，触发空调内外循环的自动切换，在公共交通场站、室内空气质量地图采集终端中也能作为核心感知部件，完成区域环境参数的连续采集。

从功能特性来看，它首次将气体、气压、湿度、温度四类检测功能集成在单一封装内，针对移动设备的使用需求优化了不同工作模式的功耗表现，在低功耗待机模式下可以实现超长续航，在主动检测模式下可以快速完成多参数的同步采集，同时具备长期工作稳定性与高EMC鲁棒性，能够适应消费电子内部复杂的电磁干扰环境。其中气体检测单元可以识别挥发性有机化合物等多种影响空气质量的气体，配合算法可以实现个人健康空气质量评估、室内空气质量等级判定、睡眠呼吸质量辅助监测、海拔高度精准测量辅助GPS快速定位、天气趋势预判、地下水位检测辅助等拓展功能。

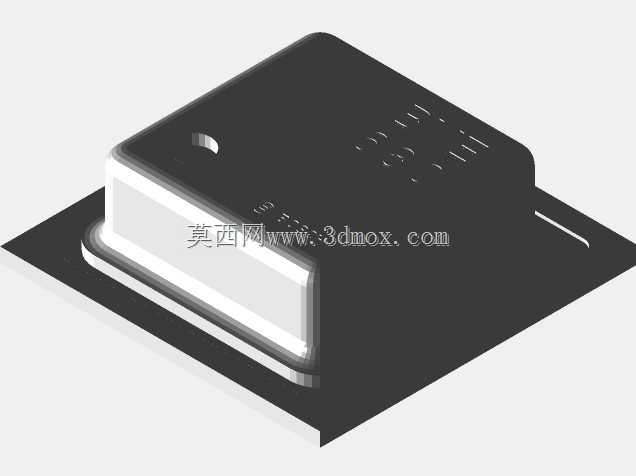

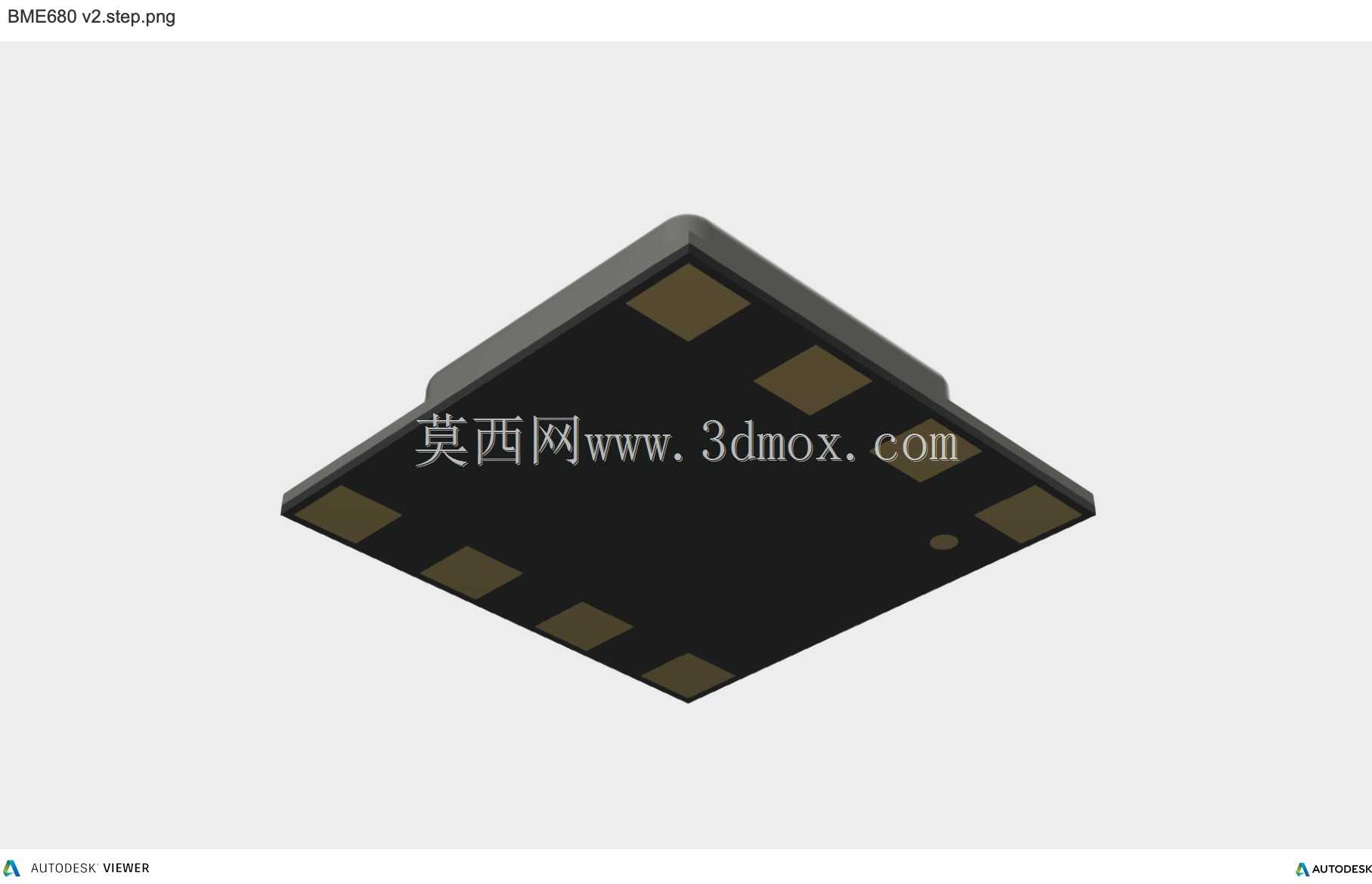

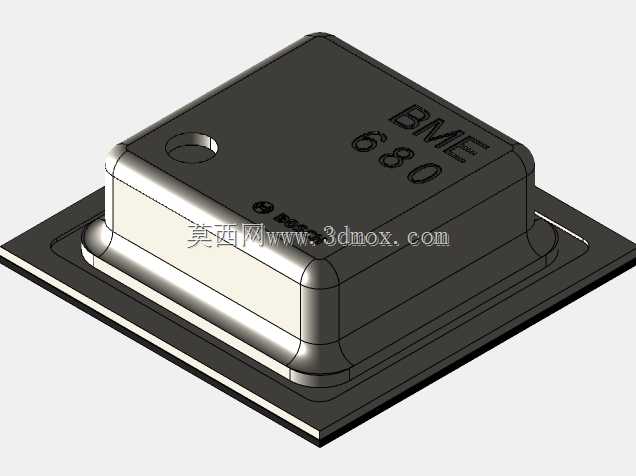

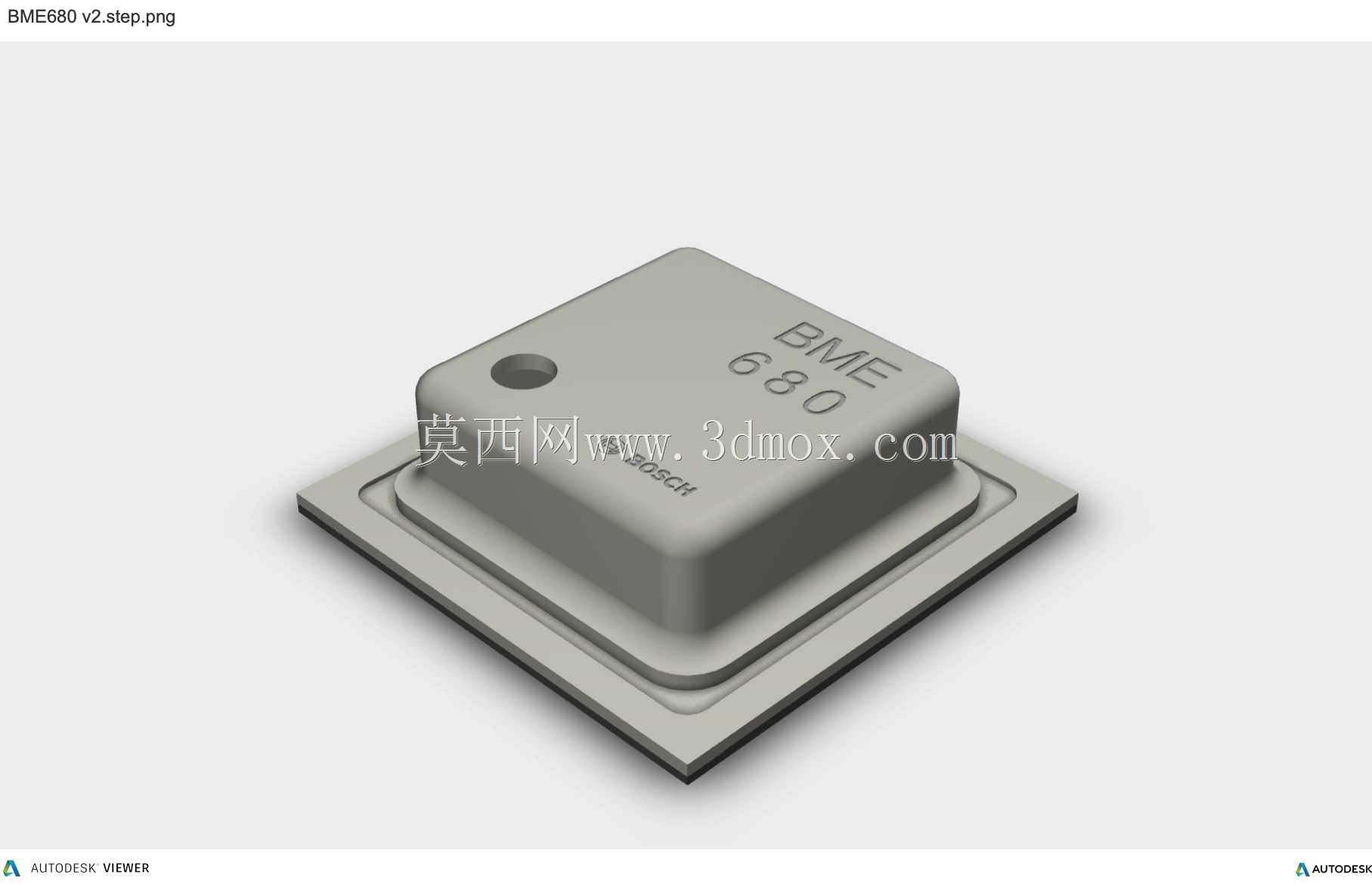

从设计思路来看，整体采用LGA贴片式封装结构，将四类传感检测单元、信号调理电路、数据处理单元全部整合在极小的封装体积内，外形为方正的贴片式结构，顶部预留气体检测的通气开孔，底部为标准化的贴片焊盘，完全符合SMT自动化贴片生产的工艺要求，不需要额外的外接元件就可以实现完整的检测功能。外形尺寸控制在极小的范围内，完全适配可穿戴设备内部局促的安装空间，安装边界严格遵循表面贴装元件的设计规范，焊盘布局兼容通用的传感元件封装尺寸，不需要对现有PCB设计做大幅修改就可以直接替换搭载，封装外壳采用耐高温的工程塑料材质，可以承受回流焊过程中的高温冲击，不会出现外壳变形、内部传感单元受损的问题，整体结构做了密封防护设计，仅在检测区域预留通气路径，既可以避免日常使用中灰尘、水汽侵入内部损坏电路，又能保证检测区域的空气流通，确保检测数据的准确性。
