紧凑型轮辐式压向测力传感器结构设计

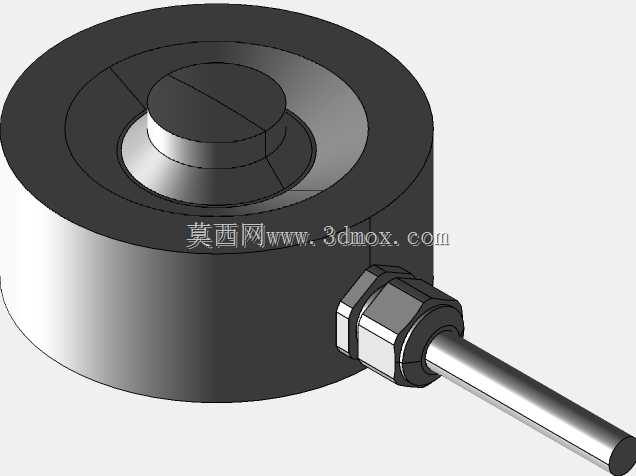

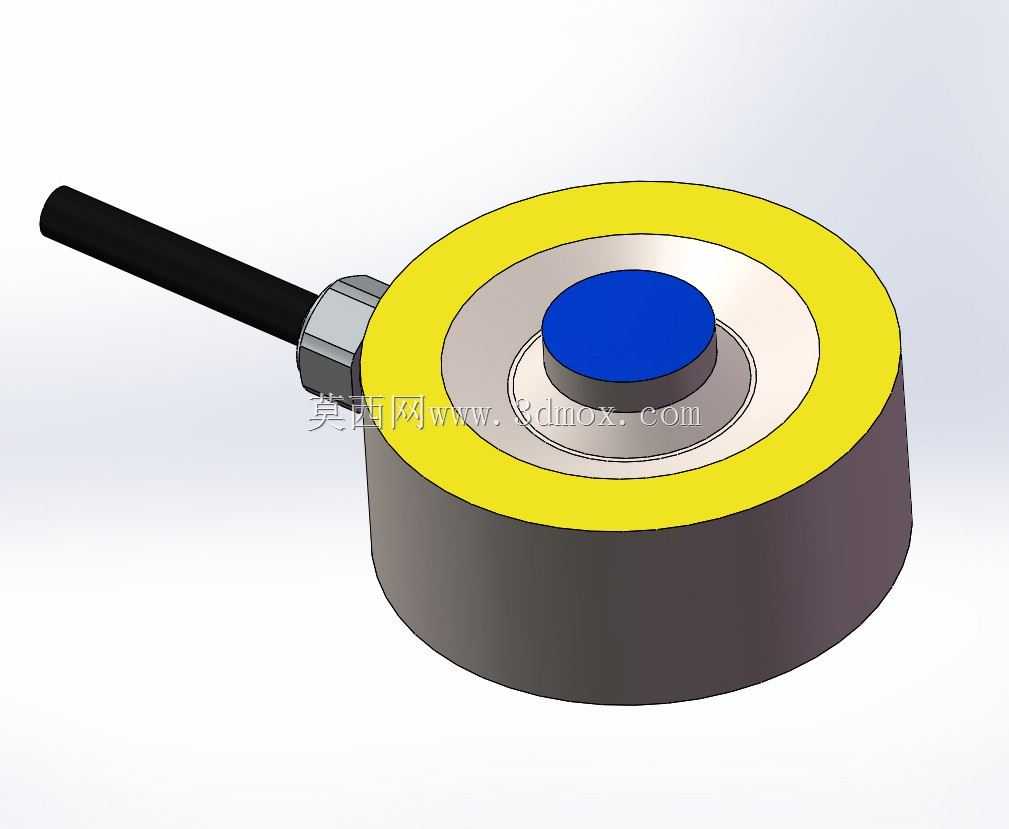

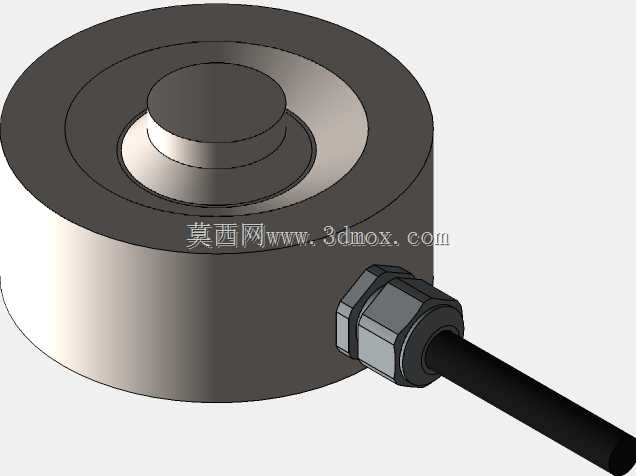

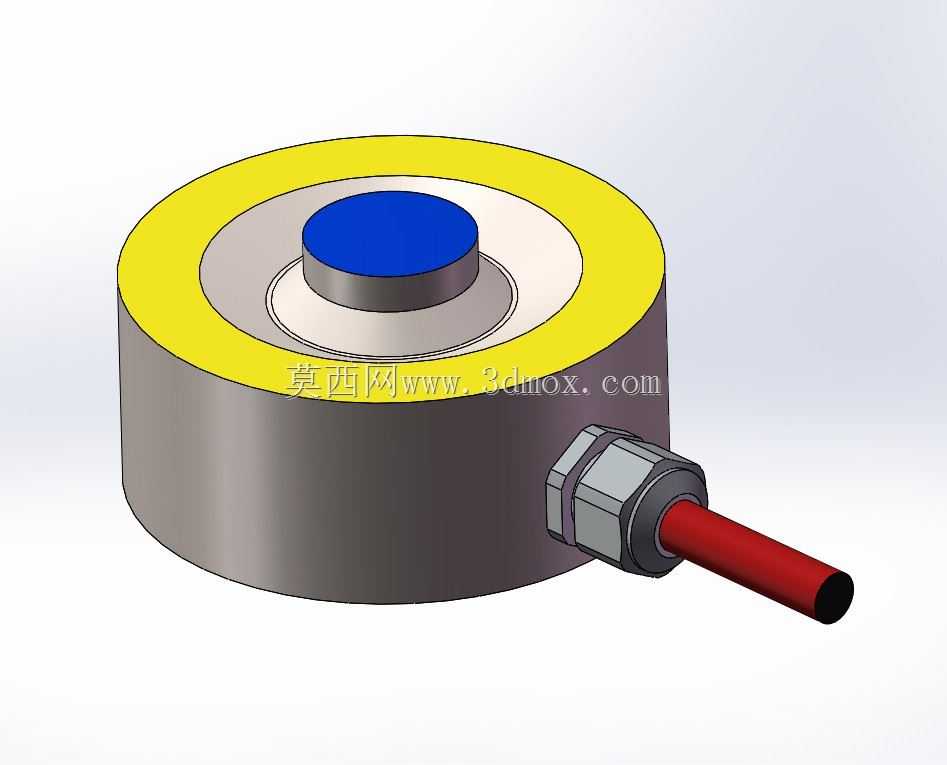

这款紧凑型压向测力传感器，主要面向工业现场狭小安装空间下的静态、动态压缩力值检测场景，常见应用覆盖自动化压装工位的压装力闭环监控、小型试验机的载荷采集、仓储物流领域的小量程称重模块、工业机器人末端执行器的接触力反馈，以及新能源产线电芯叠压、模组压紧工序的力值管控环节，能够在紧凑的设备布局中完成高精度的力信号转换输出，为生产过程的力值参数管控提供可靠的数据支撑。产品整体采用矮圆柱式轮辐结构设计，主体外壳选用不锈钢材质一体加工成型，具备优秀的抗偏载、抗侧向力干扰能力，可适应工业现场存在轻微振动、安装对位存在小角度偏差的复杂工况，避免非轴向载荷带来的测量误差。传感器顶部设置凸起的圆形承压头，采用硬化不锈钢材质制作，表面经过精密研磨处理，受力时可将外部载荷均匀传递至内部弹性体，承压头与主体环形承载面之间设置多层环形限位结构，可在过载时提供硬限位保护，避免超出量程的冲击力损坏内部应变敏感元件。传感器侧部采用径向出线的防水接头设计，配套高强度信号线缆，接头与主体连接处做密封处理，可满足常规工业环境下的防尘防泼溅要求，线缆出线方向与主体轴线垂直，能够有效降低轴向安装空间的占用，适配安装槽深度有限的装配场景。设计过程中优先考虑安装适配性，整体外轮廓为规整圆柱形态，底部为平整安装基准面，用户可通过环形本体上的预留安装孔完成快速固定，无需额外设计复杂的转接工装；承压头的凸起高度经过精准计算，既保证受力时载荷完全作用于敏感区域，又避免承压头伸出过长导致的侧向力易损问题。内部弹性体采用经过时效处理的合金钢材质，应变片粘贴位置经过有限元仿真优化，确保在3吨、5吨等多量程覆盖范围内，均能保持优秀的线性度与重复测量精度，整体结构无多余突出部件，外形紧凑低矮，可直接嵌入到压装模具、顶升机构、称重平台等设备的狭小间隙中，不需要对原有设备结构做大幅改造即可完成加装。在安装边界上，传感器的圆柱外径适配常规小型压装工位的安装孔径，整体高度控制在极低范围内，可适配设备内部垂直空间不足的安装场景，径向出线的接头尺寸经过优化，不会与周边安装结构产生干涉，用户安装时仅需保证底部安装面平整、承压面与施力方向垂直即可快速完成部署，能够有效降低现场安装调试的难度，缩短设备改造的周期。
