谷物烘干仓环形均布导料通风结构

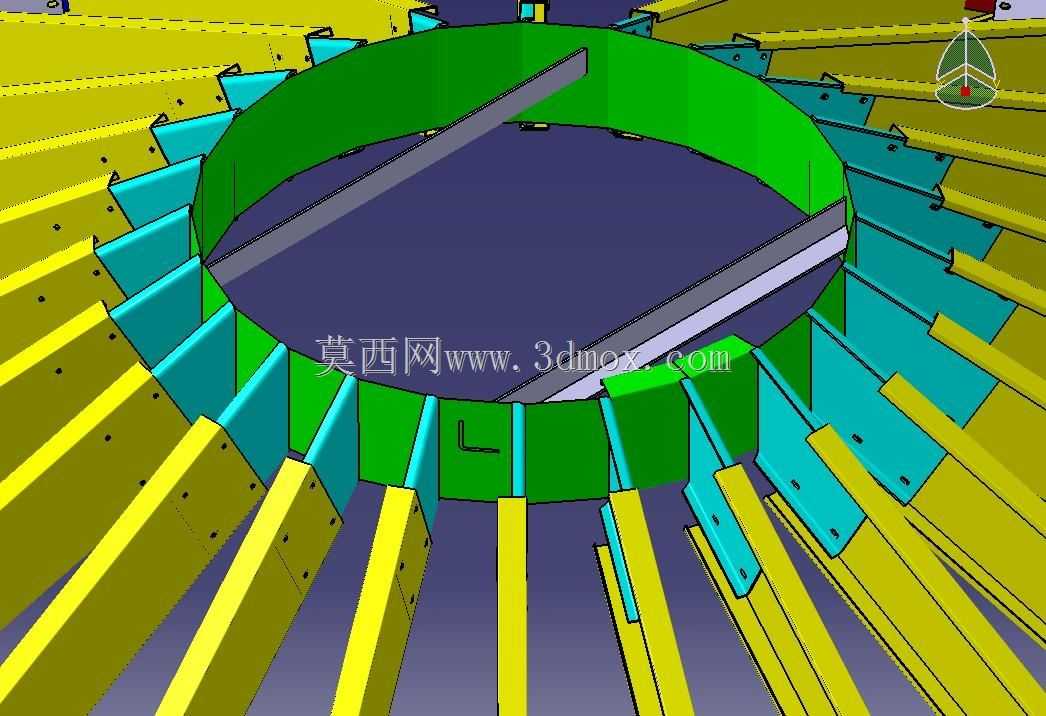

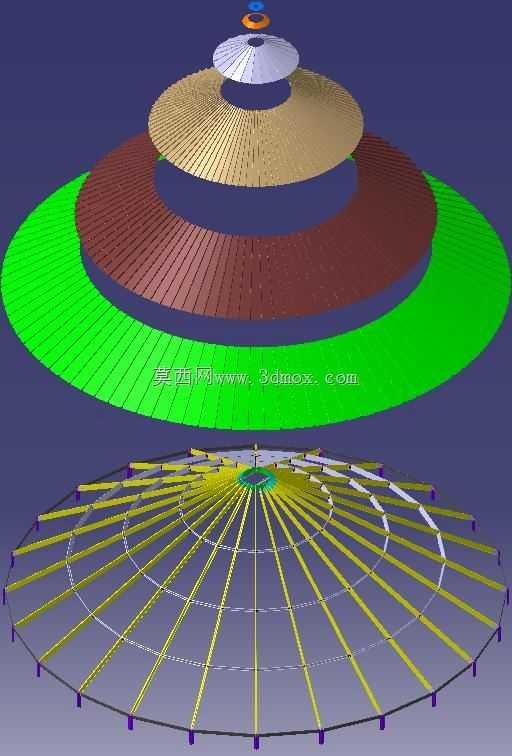

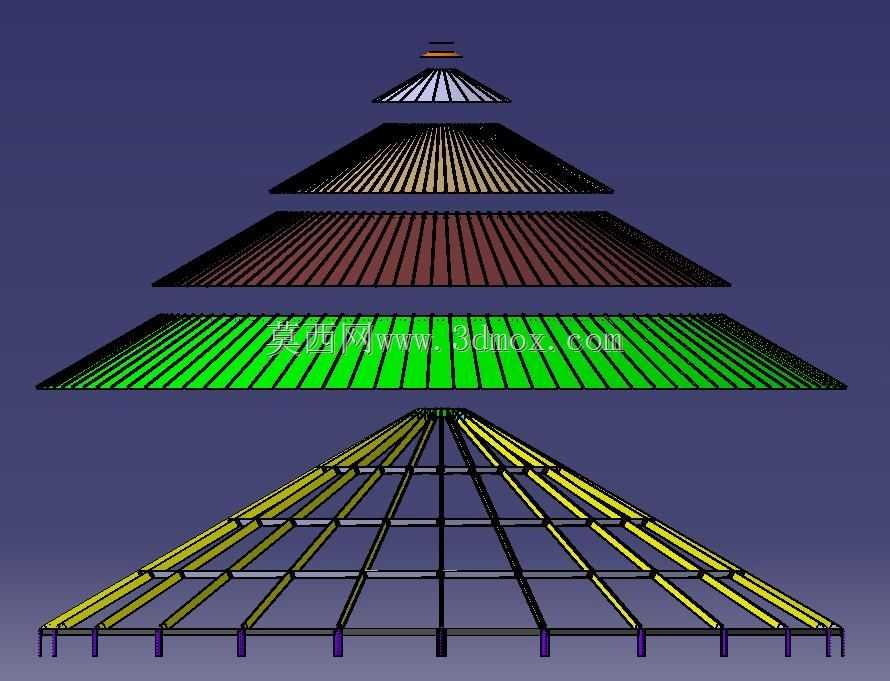

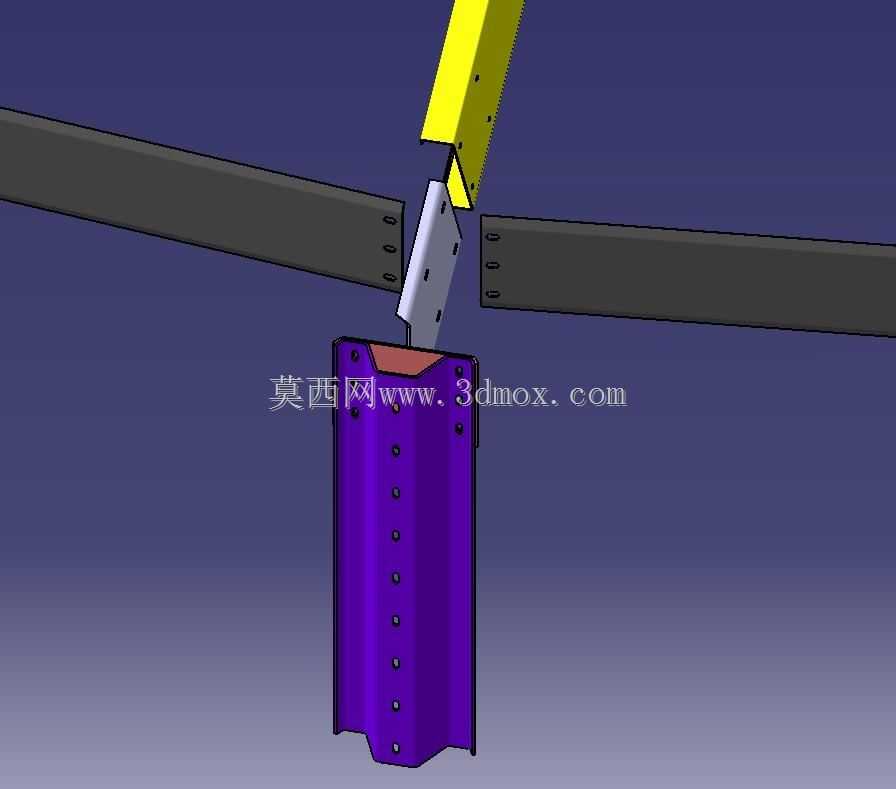

该结构为谷物烘干储仓内部的核心导料通风组件，主要应用于中小型粮食产后处理场站、农产品加工点的谷物烘干作业环节，适配农户散粮收储、村级粮食集中烘干点的作业需求，可对接塔式烘干仓、平底储粮烘干一体仓的内部安装空间，解决传统储粮烘干过程中谷物堆积不均、通风死角多、局部水分超标霉变的常见问题。从实际用途来看，该结构安装在烘干仓的中下部通风段，承担两个核心作用：一是对上方落入的谷物进行径向分流导料，让进入仓内的核桃、鹰嘴豆、扁豆等颗粒状农产品沿环形导料板均匀铺散，避免谷物在仓内中心区域堆积形成料柱，保障料层厚度在整个仓体截面上保持一致；二是配合下方的通风道结构，让热风能够顺着导料板之间的预留间隙均匀穿透料层，避免局部通风阻力过大导致的烘干不均，同时导料板的倾斜角度经过适配设计，能够让谷物在重力作用下缓慢下滑，在流动过程中完成与热风的充分接触，带走谷物表面与内部的多余水分。从设计思路来看，该结构采用环形分层排布的方案，中心设置十字交叉的加强支撑梁，保障整体结构在谷物堆积侧压力下的结构强度，避免长期受料流挤压出现变形；外圈分层设置不同倾角的导料板，靠近仓壁的导料板倾角稍大，靠近中心区域的导料板倾角稍缓，匹配不同位置谷物的下滑速度，让整个料面保持平稳下降，不会出现局部流速过快导致的热风短路问题；导料板之间预留的通风间隙经过尺寸校核，间隙尺寸小于常见谷物颗粒的最小粒径，避免谷物卡入间隙造成堵塞，同时保障热风的通流面积满足烘干风量的需求。从安装边界来看，该结构为整体环形预制组件，外径适配常规直径3-5米的中小型烘干仓内径，安装时可通过外圈的固定耳板与仓体内壁的预埋支撑件焊接固定，中心支撑梁可对接仓体中心的立柱结构，整体安装高度位于仓体通风段上方1.2-1.5米位置，不会占用过多仓内储粮空间，同时能够保障下方热风腔的风压均匀分布到整个料层截面；结构整体采用模块化分片设计，可通过仓体检修口送入仓内完成组装，无需对原有仓体进行大规模改造，适配老旧烘干仓的升级改造需求，能够有效提升谷物烘干的均匀度，降低烘干过程中的谷物破损率，减少储粮过程中的霉变损耗。
