乘用车前部覆盖件前翼子板结构设计

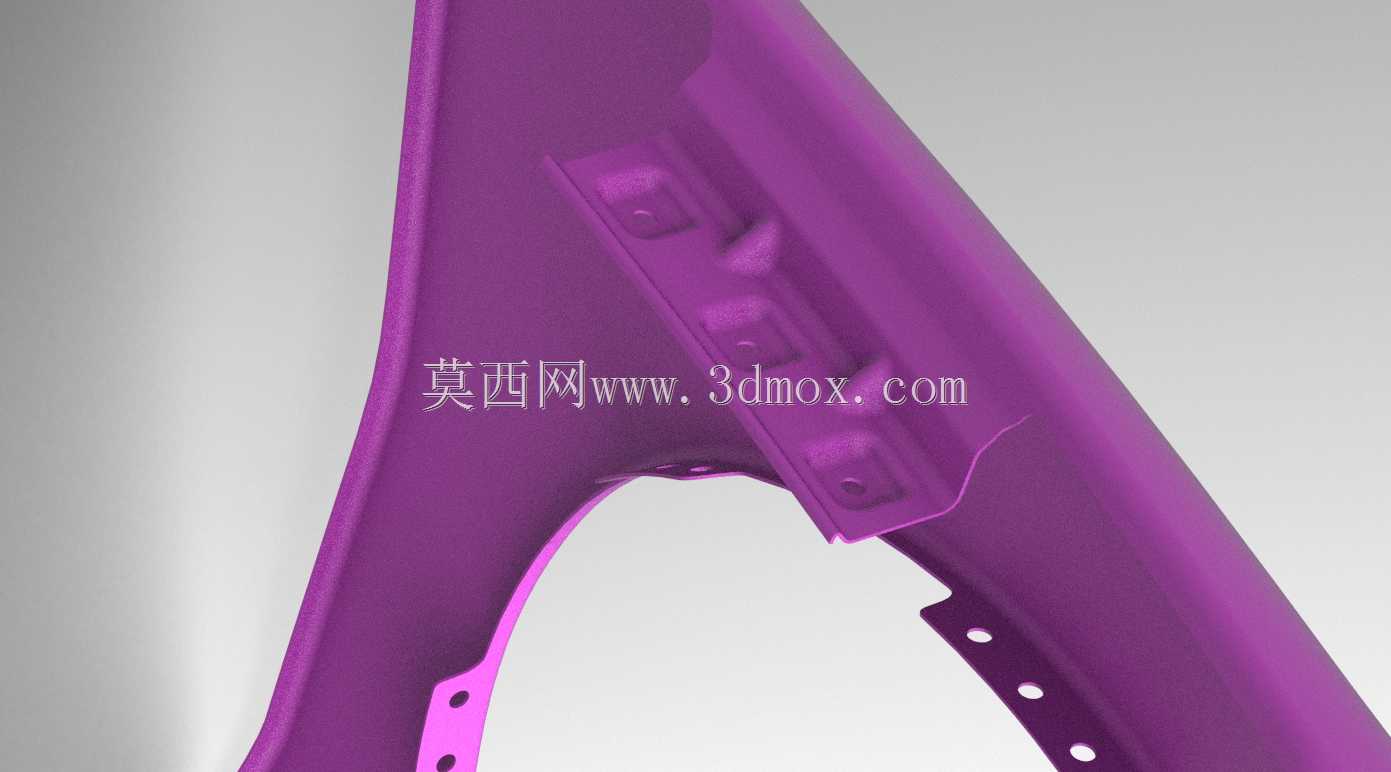

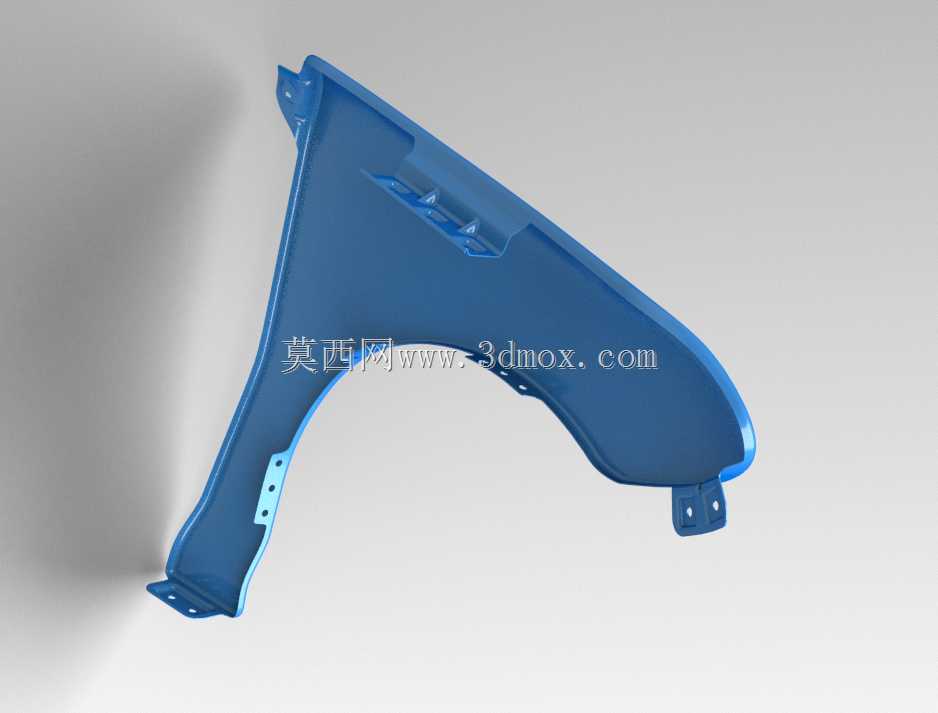

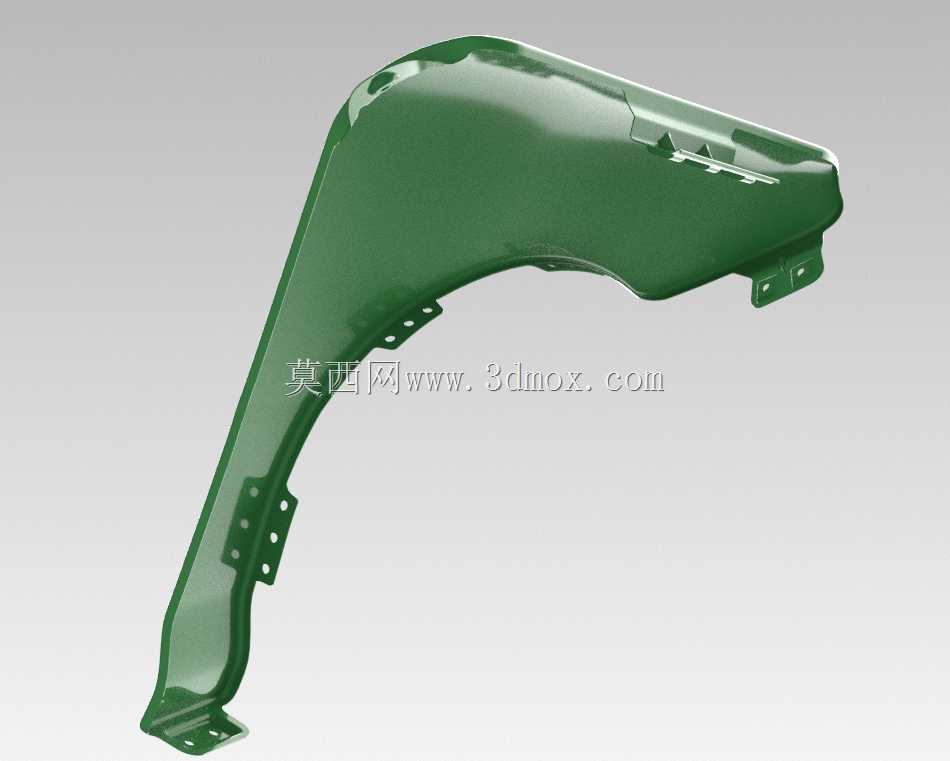

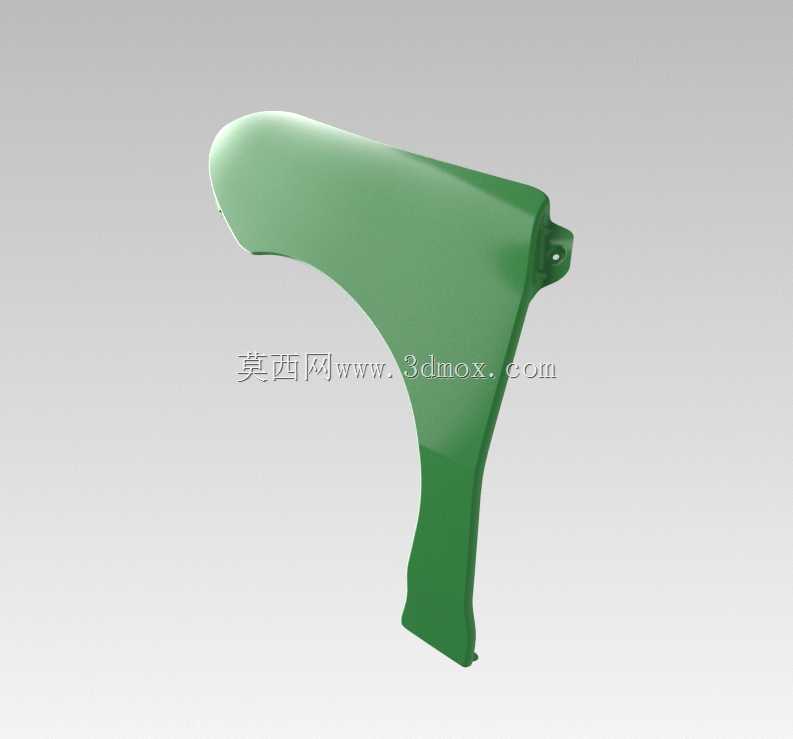

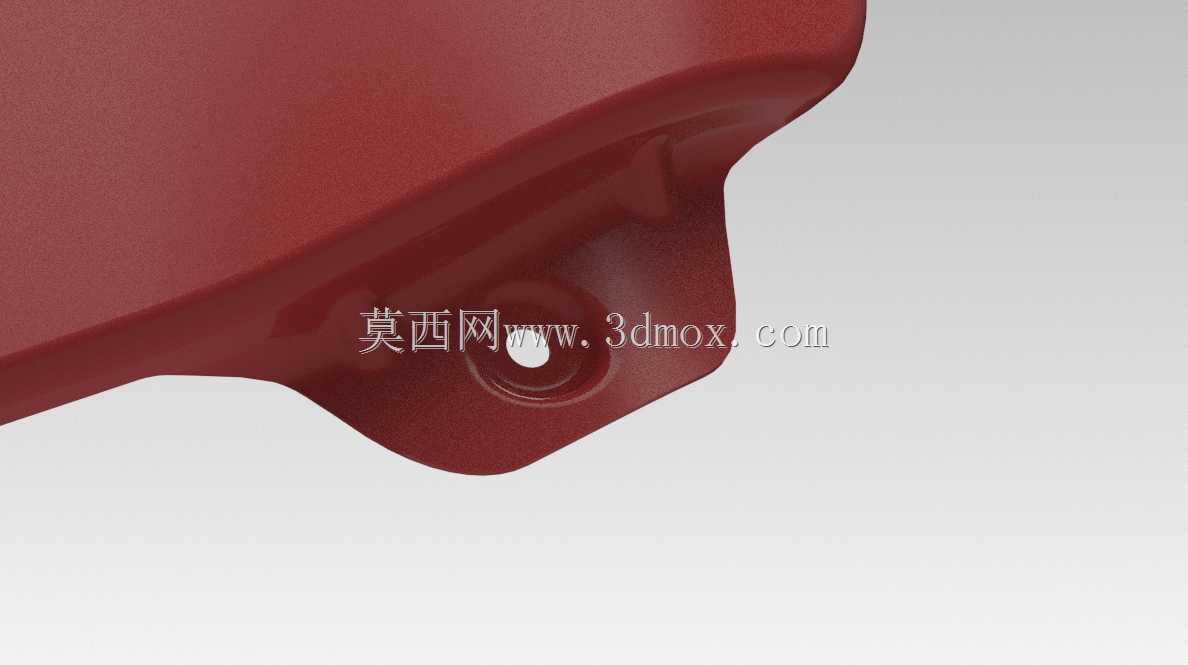

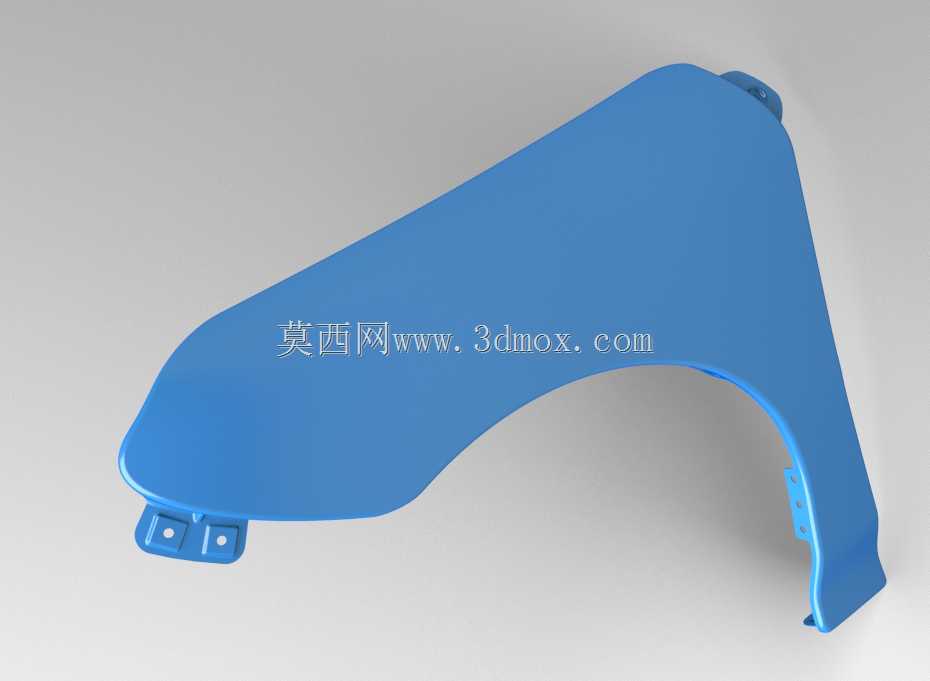

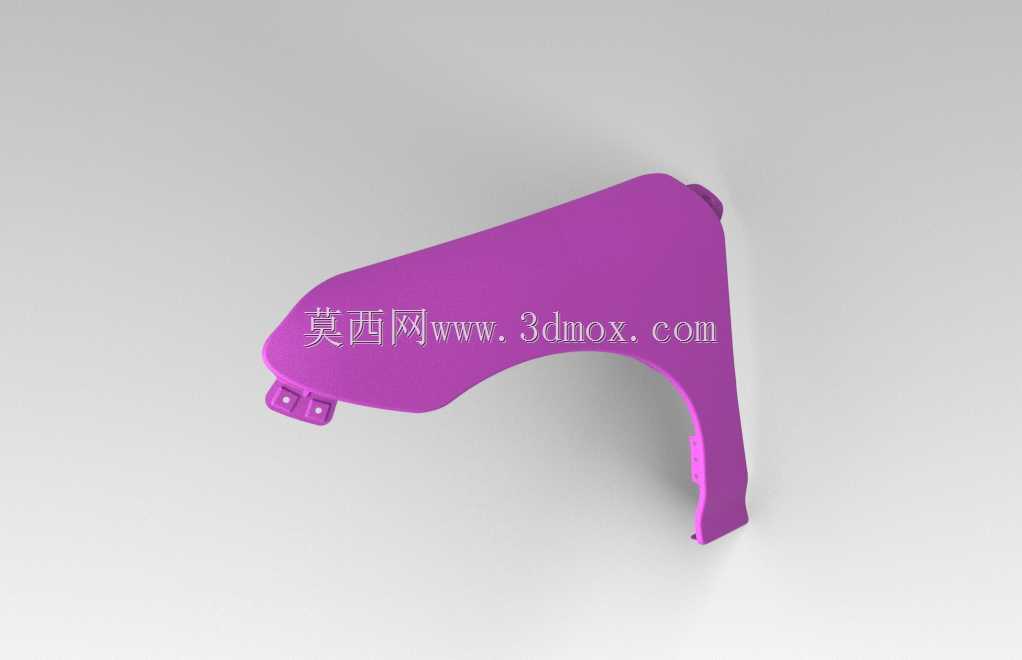

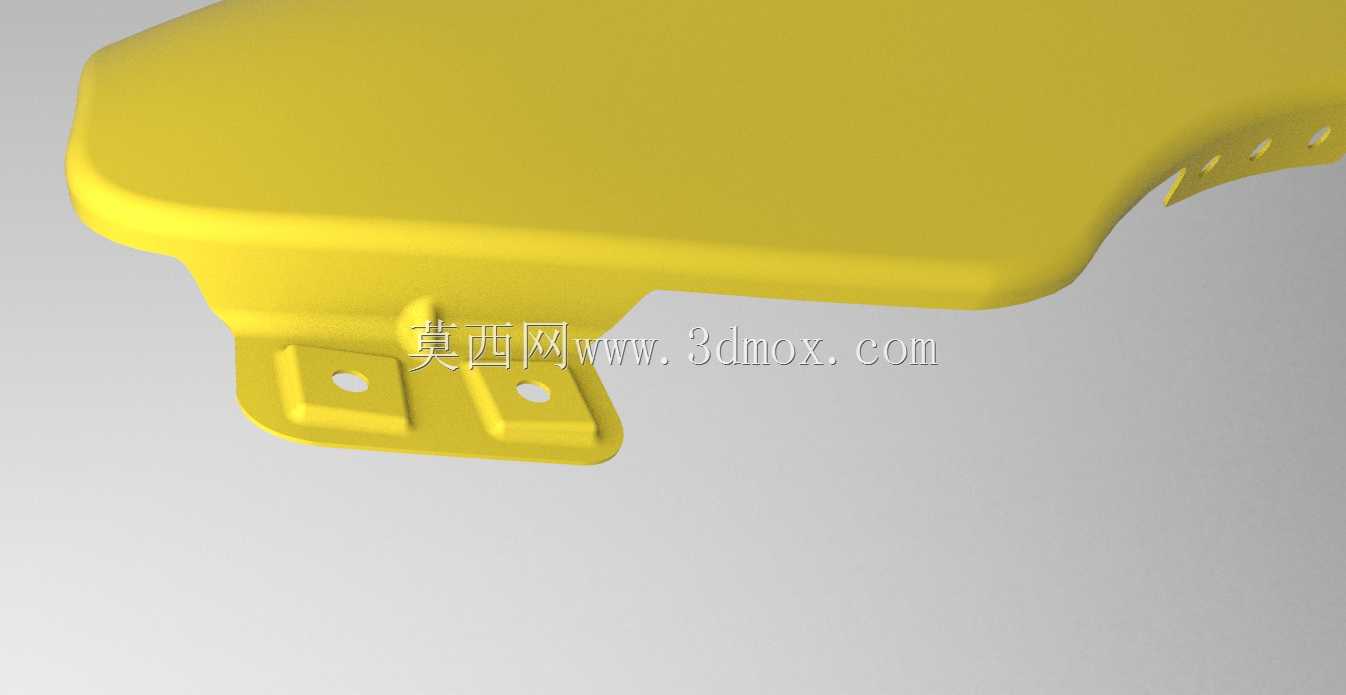

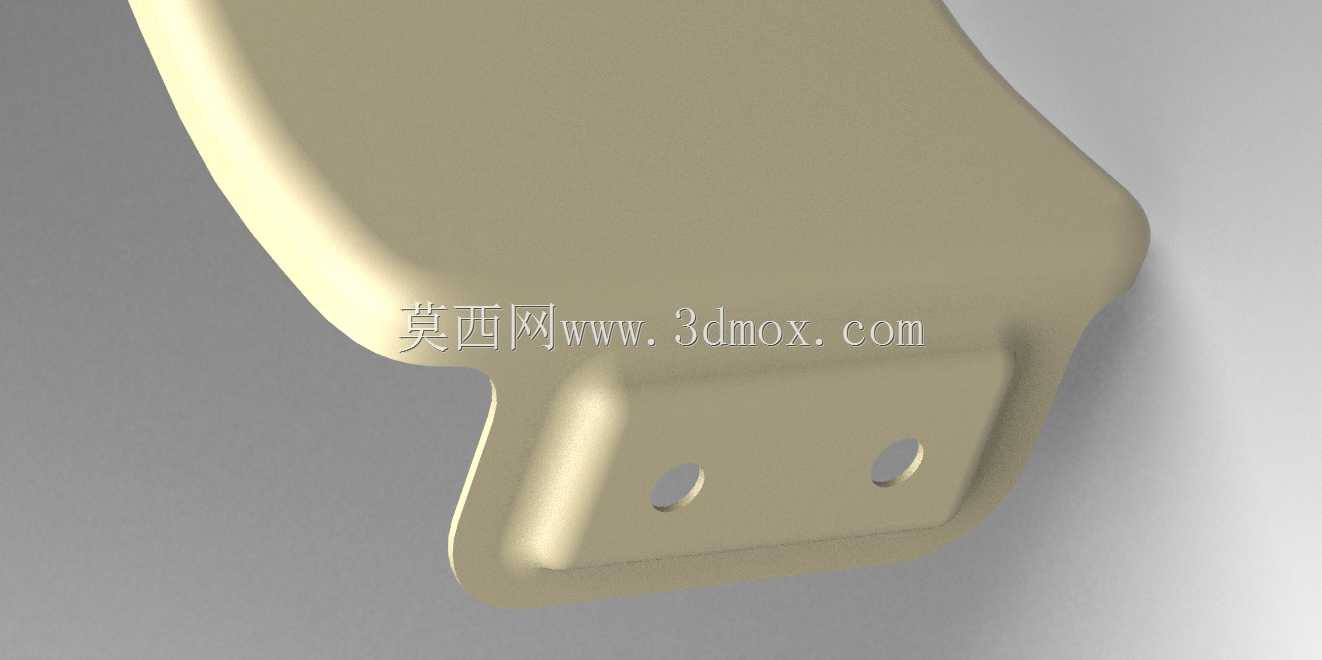

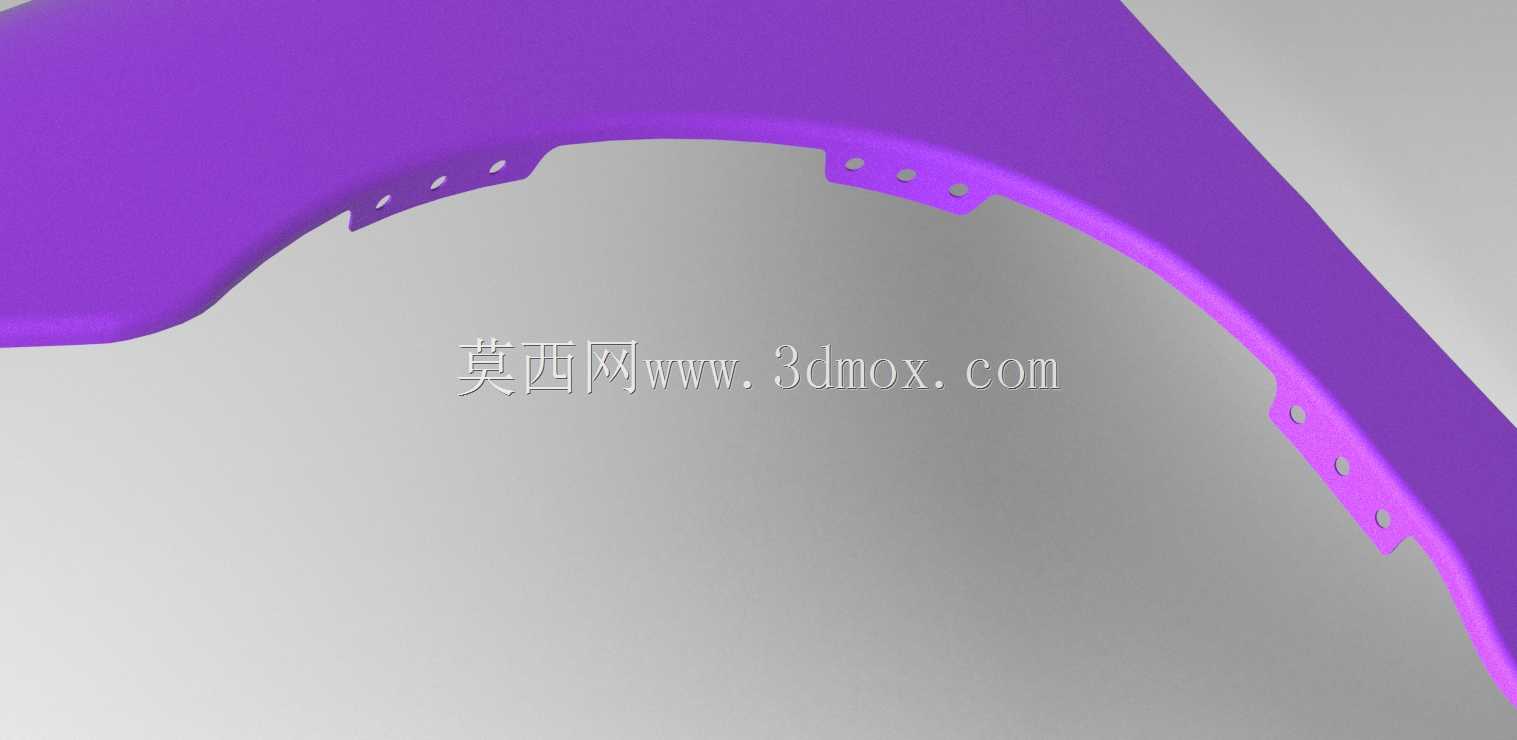

汽车前翼子板是乘用车车身前部核心的外覆盖构件，安装于前轮舱外侧区域，是整车外饰造型的重要组成部分，同时承担着行车过程中的气流引导、车轮防护、泥水阻隔的核心功能。在日常车辆行驶场景中，前翼子板需要覆盖前轮上部及侧方的运动空间，既要避免车轮运转时带起的碎石、泥水飞溅到车身侧部与行人身上，也要在车辆高速行驶时梳理前轮区域的紊乱气流，降低风阻系数，减少行车过程中的风噪产生，同时在轻微的外部剐蹭场景中，承担第一道防护作用，降低车身内部结构的损伤概率。这款前翼子板采用钣金类曲面成型思路设计，整体造型贴合整车前部的流线型外饰风格，主体曲面采用大弧度顺滑过渡设计，既匹配整车的造型语言，也能保证气流经过时的平顺性，减少气流分离带来的阻力与噪音。产品整体轮廓根据前轮的跳动包络进行边界校核，预留了足够的轮胎运动间隙，避免车辆在满载转向、悬架上下跳动过程中，轮胎与翼子板本体发生运动干涉。在安装结构设计上，翼子板的上部、前部、下部以及后侧边缘都设计了带安装孔的固定支脚，支脚位置匹配车身翼子板安装梁、前保险杠安装位、侧围连接板的对应安装点，能够通过标准紧固件实现快速定位装配，保证安装后的贴合精度，减少装配后的面差与缝隙不均问题。其中下部的支脚做了局部加强结构，提升日常行驶中受路面碎石冲击时的结构强度，边缘区域做了翻边处理，既提升钣金件整体的结构刚度，减少行车过程中的薄壁件振动异响，也能避免锐边对装配人员或者后续维修人员造成划伤。在曲面设计过程中，充分考虑了钣金成型的工艺特性，所有曲面过渡都满足冲压成型的拔模角度要求，避免出现过小的圆角或者负角结构，降低冲压生产过程中的开裂、起皱风险，同时安装支脚的位置做了局部的型面补强，保证安装点的连接强度，避免长期车辆振动下出现固定点开裂、松动的问题。翼子板的整体安装边界完全适配常规A级乘用车的前轮舱布局，不需要对车身原有安装结构做额外修改即可实现适配，兼顾了造型美观性、结构实用性与工艺可行性，能够满足量产车型的装配与使用需求。
