车载功率放大器铝合金外壳结构设计

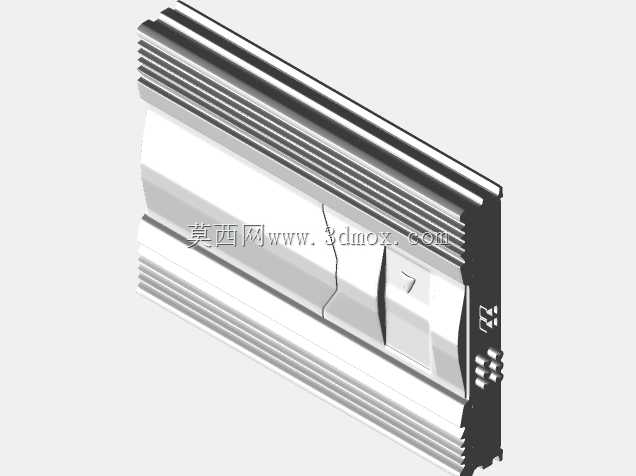

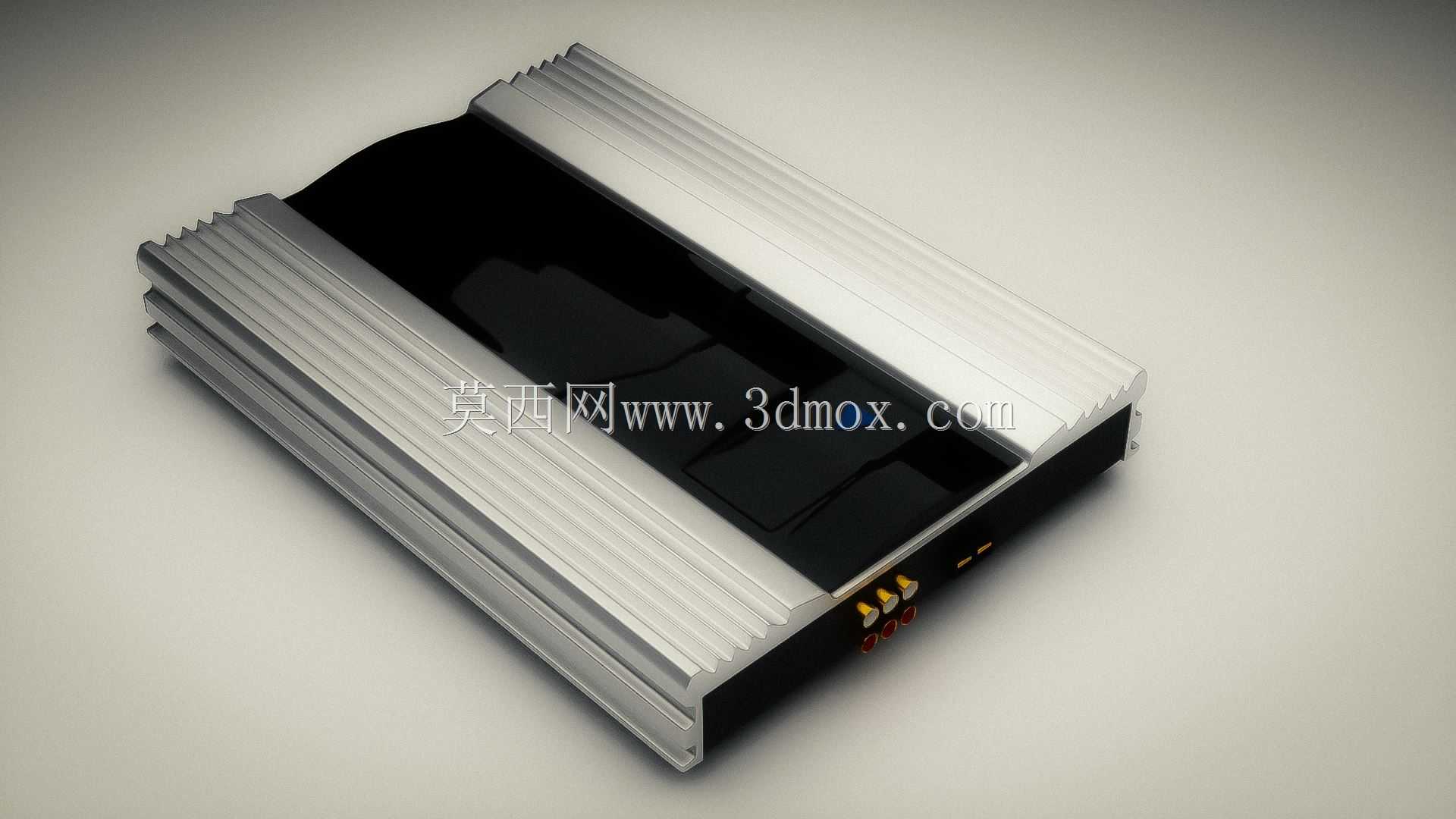

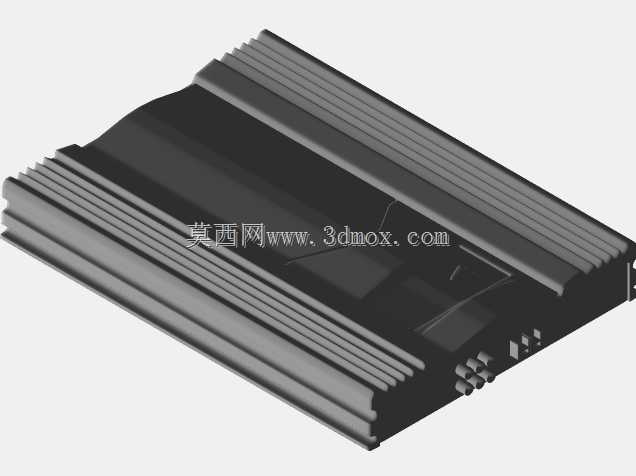

这款车载音频功率放大器的结构设计，核心围绕车载复杂工况下的稳定运行需求展开，主要面向汽车后装音响升级、特种车辆音频系统搭建、户外移动音频扩声场景使用，能够为车载扬声器提供足够的音频功率输出，推动发声单元实现高保真的音频回放，解决原车主机输出功率不足、大音量下失真明显的问题，适配多声道车载音响系统的搭建需求。在产品功能特性层面，这款功放采用上下分体式的铝合金壳体结构，上盖设计为多道平行的横向散热鳍片结构，充分利用铝合金材质高导热系数的特性，将内部功率放大电路工作时产生的热量快速传导到壳体表面，借助车辆行驶时的气流带走热量，无需额外加装散热风扇即可满足长时间大功率输出的散热需求，避免车载密闭安装空间内热量堆积造成功放过热保护、元器件寿命缩短的问题。壳体两侧的鳍片同时做了圆角过渡处理，既提升了外壳的结构强度，避免安装过程中锐边划伤施工人员，也能在车辆行驶产生振动时降低应力集中，防止壳体变形挤压内部电路板。从设计思路来看，这款功放的壳体采用挤压铝型材配合端盖封边的加工方案，型材主体可以根据不同功率等级的电路方案灵活裁切长度，适配不同声道数、不同功率规格的功放电路安装需求，大幅降低壳体开模成本，适合小批量多型号的车载功放产品生产。壳体内部预留了统一的电路板安装柱位，接线端口集中布置在壳体的同一侧端面上，方便车载安装时统一排布电源线、音频信号线、扬声器输出线，减少布线杂乱带来的信号干扰问题，端口位置还做了内凹设计，避免车辆颠簸时接线插头受到外力拉扯出现松脱。在外形尺寸与安装边界层面，这款功放采用扁平化的长方体造型，整体厚度控制在较低范围，能够适配汽车座椅下方、后备箱侧壁、仪表台内部等狭小的隐蔽安装空间，不会占用车内过多的储物空间；壳体底部预留了标准化的安装固定孔位，可以配合通用的车载设备安装支架实现快速固定，安装孔位的间距符合车载电子设备的通用安装规范，能够适配市面上多数车型的加装固定点位，安装时只需要预留接线端的走线空间即可，不需要对原车内饰结构做破坏性裁切。壳体表面采用阳极氧化处理，具备不错的耐磨、抗腐蚀能力，能够适应车载环境下的温度波动、灰尘侵蚀，长期使用也不会出现壳体锈蚀、表面掉漆的问题，内部电路与壳体之间预留了足够的绝缘间隙，避免金属壳体与电路焊点接触造成短路故障，提升设备在车载复杂电磁环境下的运行稳定性。
