翼子板豪华型放大器-15英寸-40+瓦-推拉7591固定偏置

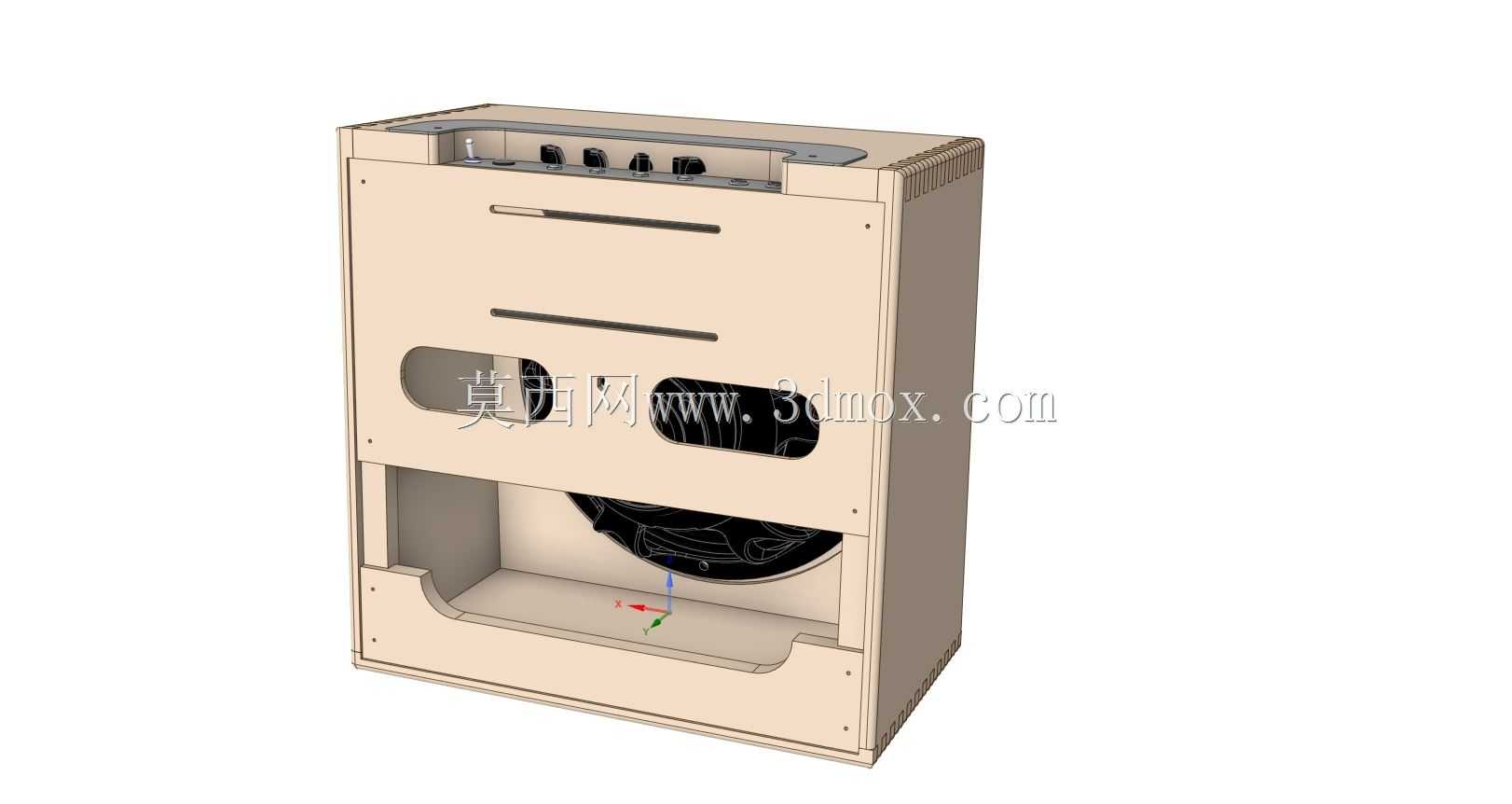

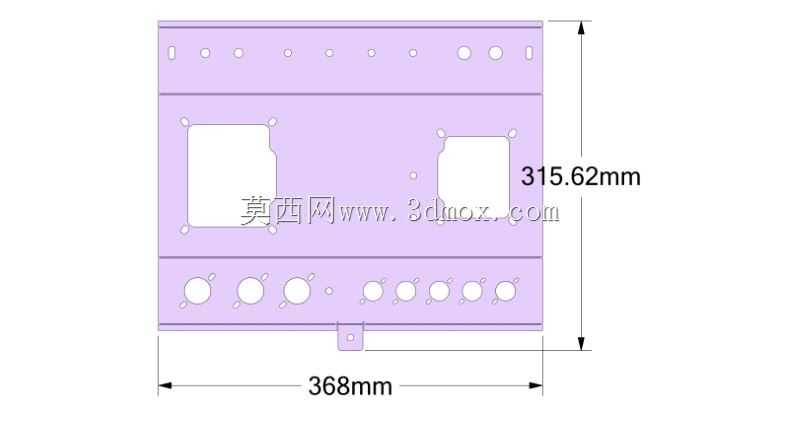

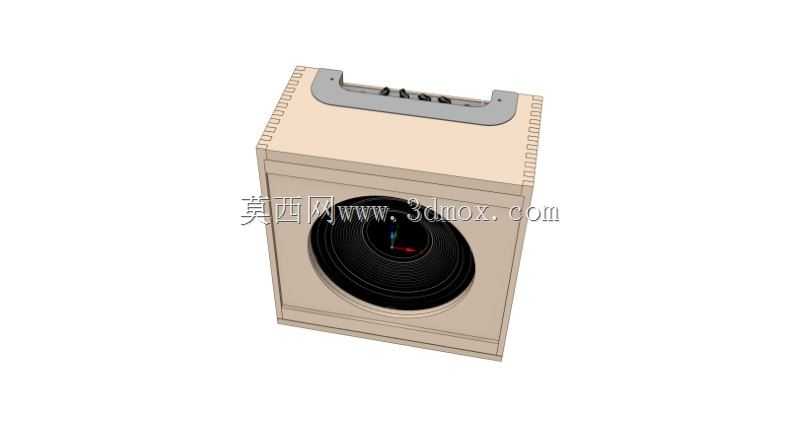

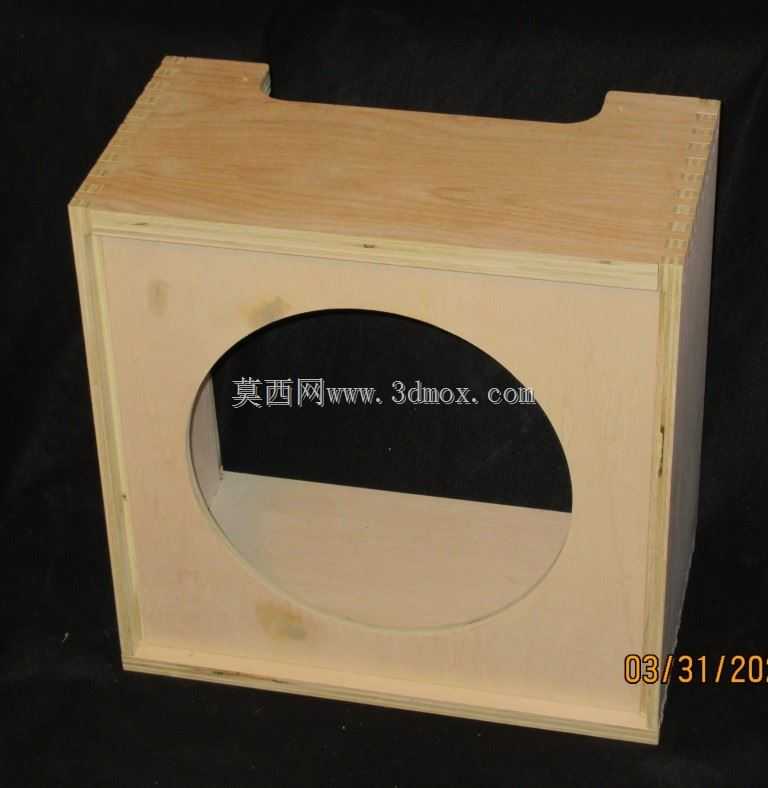

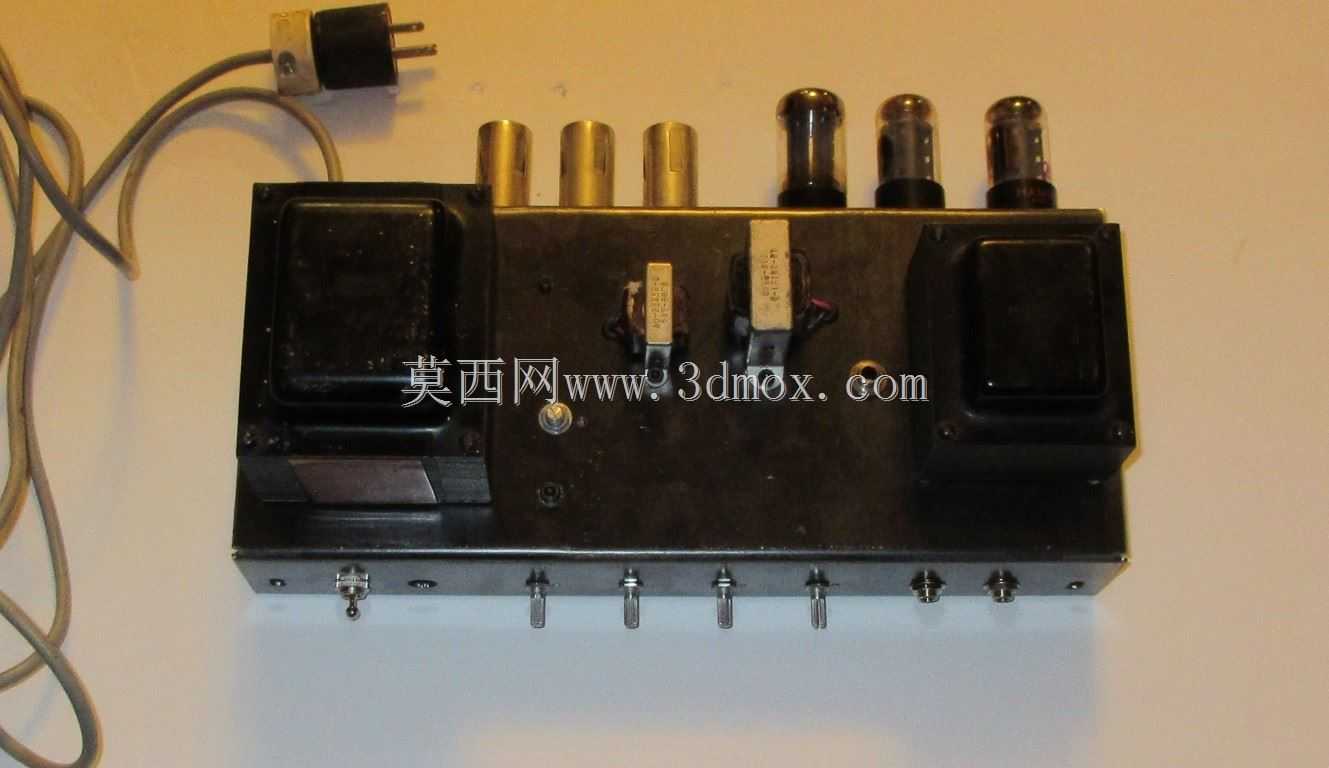

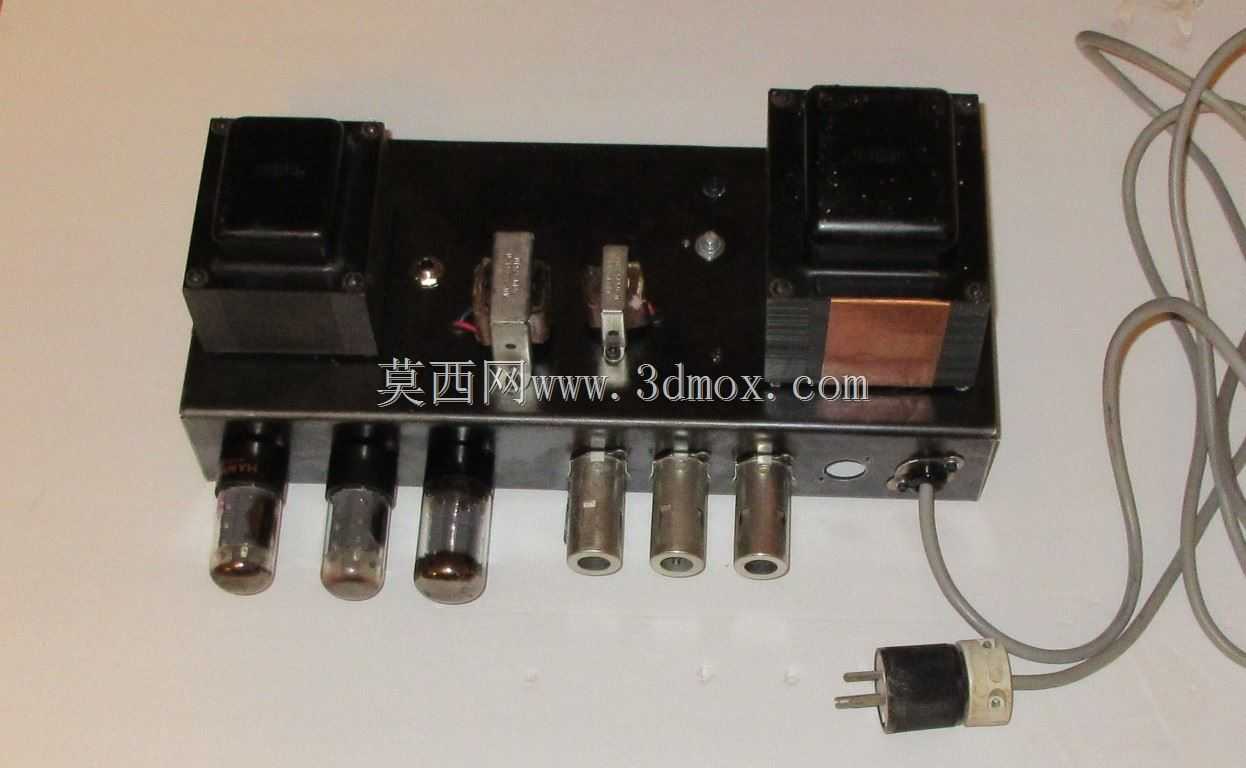

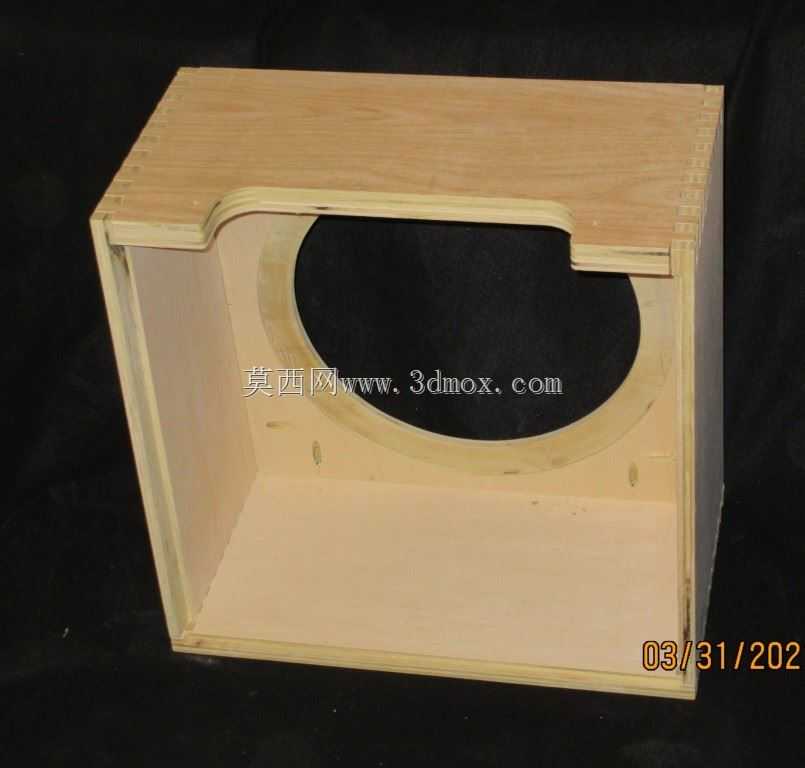

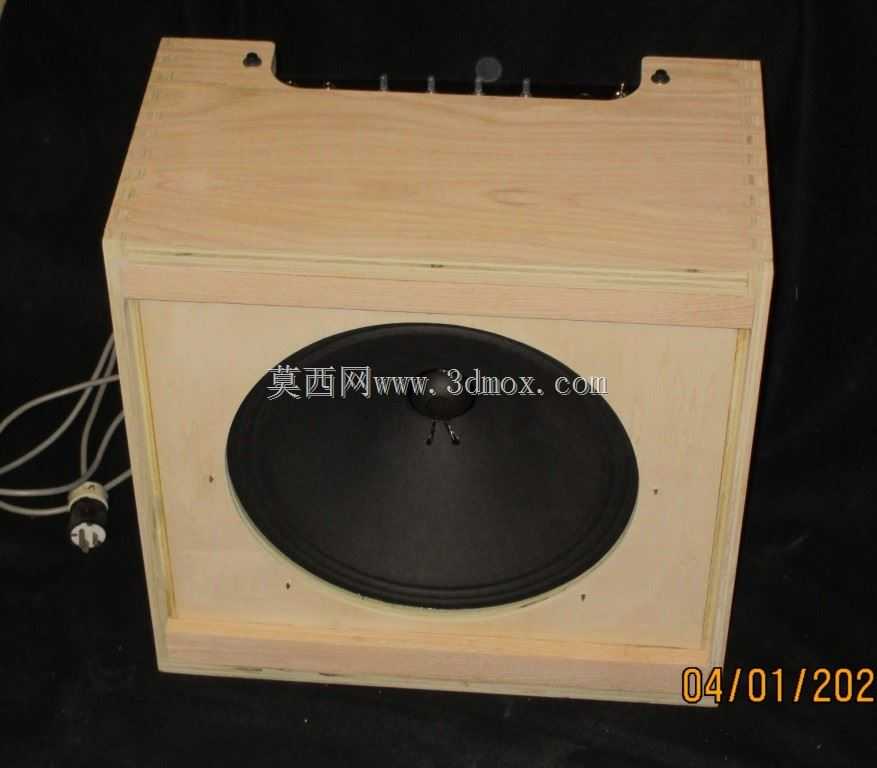

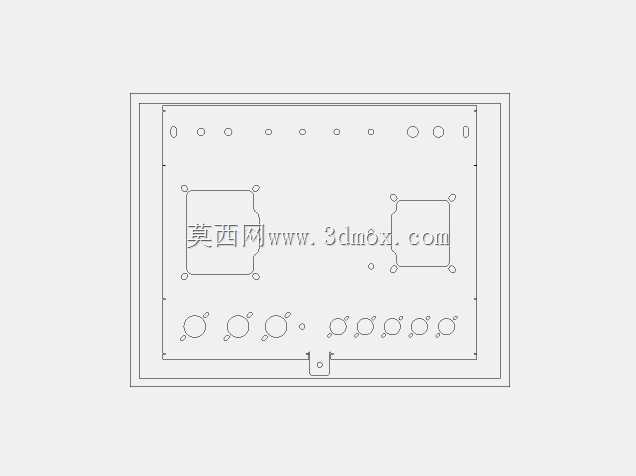

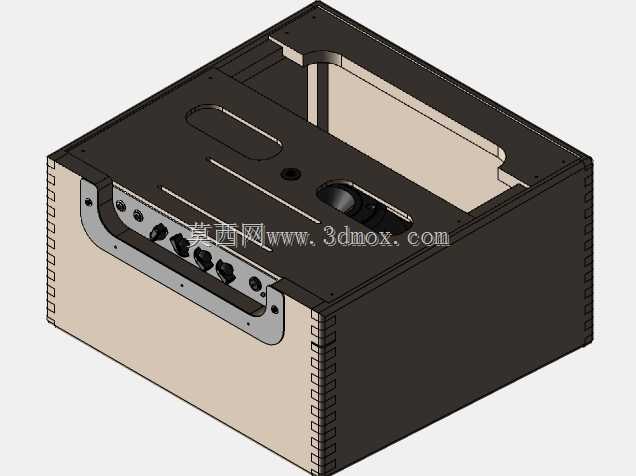

机柜CNC路由器从3/4和1英寸切割而成。Purebond胶合板（没有什么好说他们的产品质量了……），橡木，数控等离子切割0.075英寸。冷轧钢底盘。CAD文件不包括在CAM中添加的间隙，除非在零件名称中注明。容易90度弯曲。由Titebond Supreme胶水和8个凹孔螺钉（扬声器挡板）组装。更新：1英寸。橡木胶合板顶部，以支持重型放大器底盘。机柜照片显示，扬声器和放大器底盘在测试期间安装到位。包括带有展开机箱的DXF。添加（可能不需要）胶块和顶部支持。故意的可能是设计错误的材料凸出或干涉需要手动修整和/或打磨以匹配相邻表面和（将加工限制为3轴，很少更换刀具）。3.3度倾斜的前部和扬声器挡板。手指关节以0.125英寸切割。端铣刀，0.0625英寸。半径狗耳朵紧配合。注意不同高度的前装饰件，由于尺寸为1英寸，它们在视觉上是相等的（机柜盖上后）。顶部和0.75英寸。底部面板放大器厚度使用来自Hammond A0-63底盘（B3等）的零件，包括变压器、扼流圈、管座/屏蔽等。照片中没有显示几个屏蔽（扼流圈和整流器附近）和将要安装的附加管/插座。交流电源线（显示在临时支架中）将移动。当底盘被切割时，管子的顺序是向后的（但噪音不是问题），并且已经在CAD文件中修复了。是啊，那些是大变形金刚。。。amp机箱不需要端部（在文件中），除非是由薄的金属。紧凑（但沉重）踢屁股放大器双7591推挽输出（550V板，500V屏幕，和-50V至0V可调固定偏置），7247（或12AX7）cathodyne相逆变器/最终前置放大器，12AX7前置放大器（一个带阴极跟随器用于音调/音量部分）和颤音振荡器，以及单个GZ34整流器。在工作台上，它的输出功率为38至51瓦，如果低于44，则THD最低。创建时将发布原理图（按设计）。电路没有什么不寻常的，除了（挡泥板已经这样做了至少一次）颤音目标的前置放大器阶段，而不是输出管偏置
