谷物烘干仓储成套加工设施结构设计

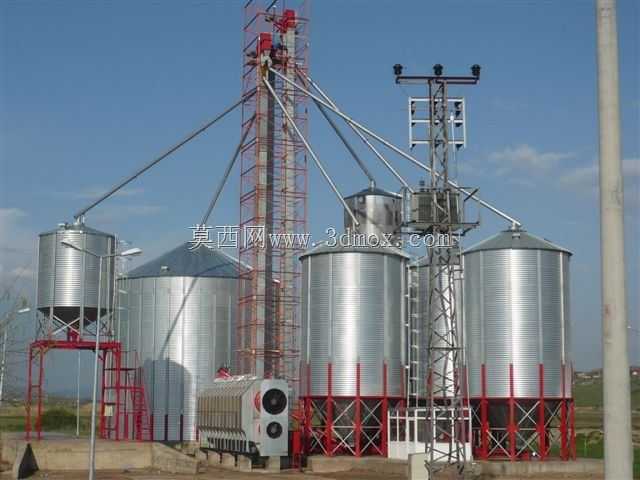

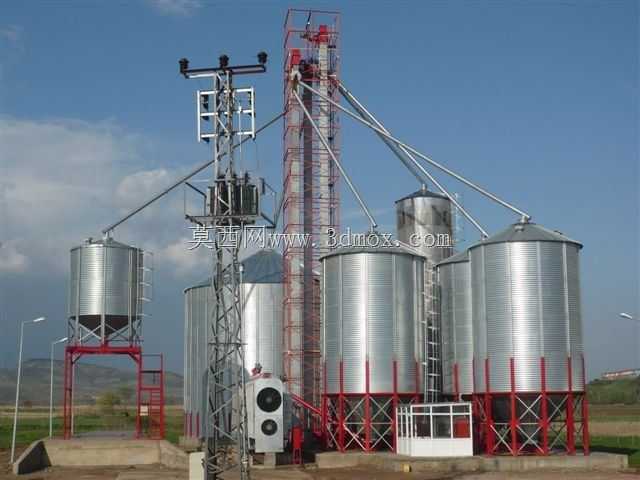

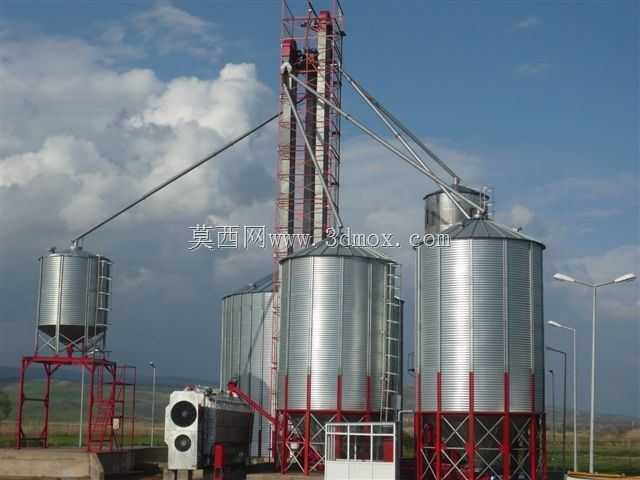

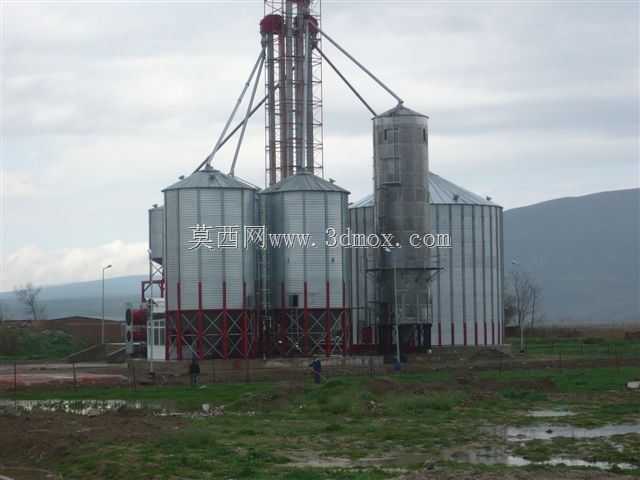

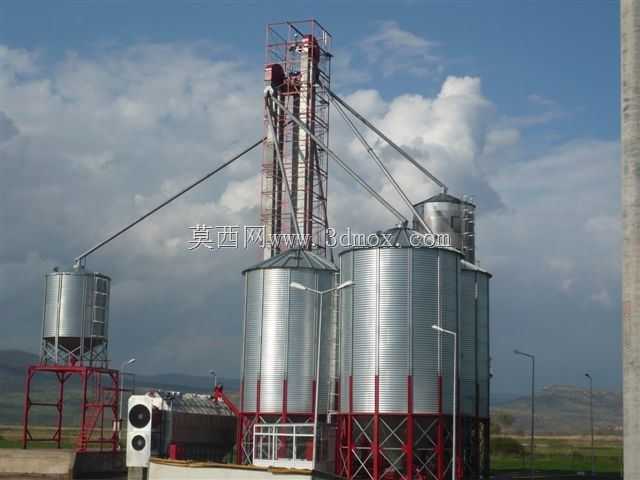

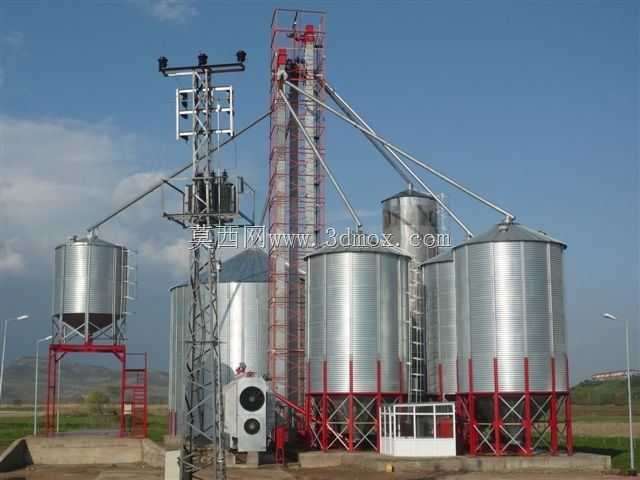

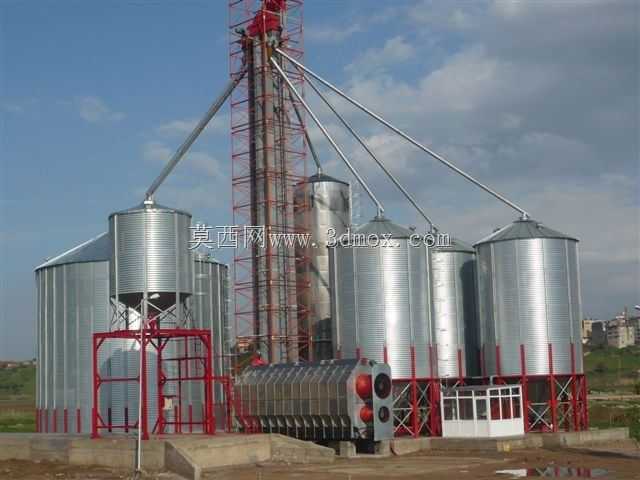

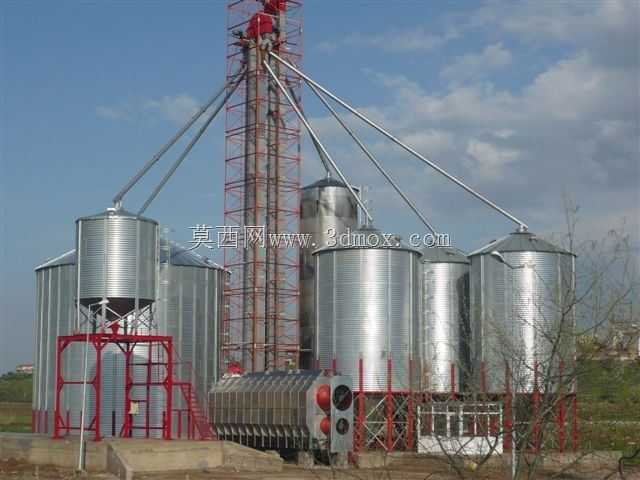

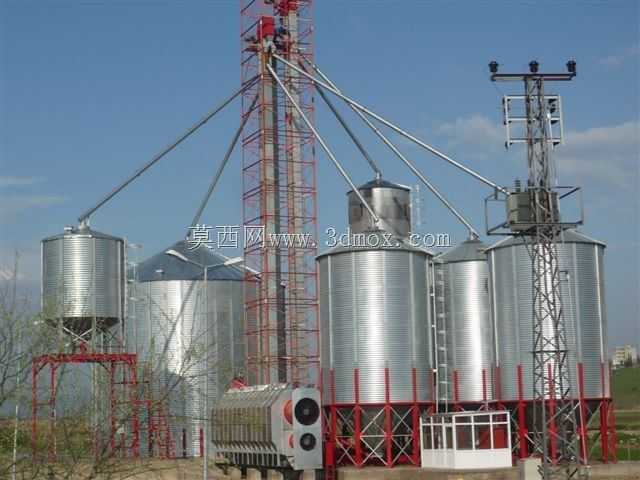

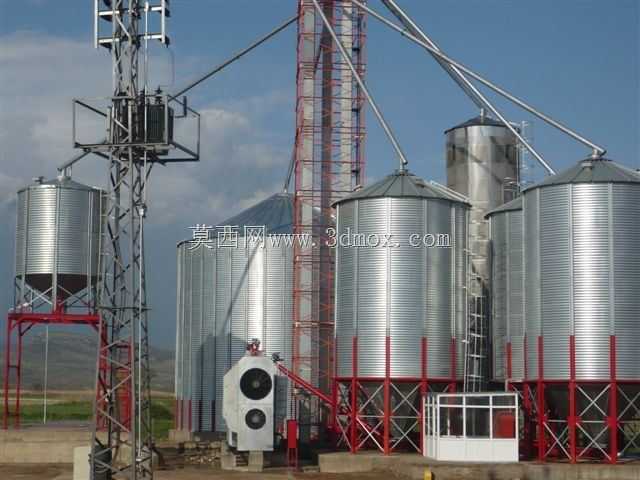

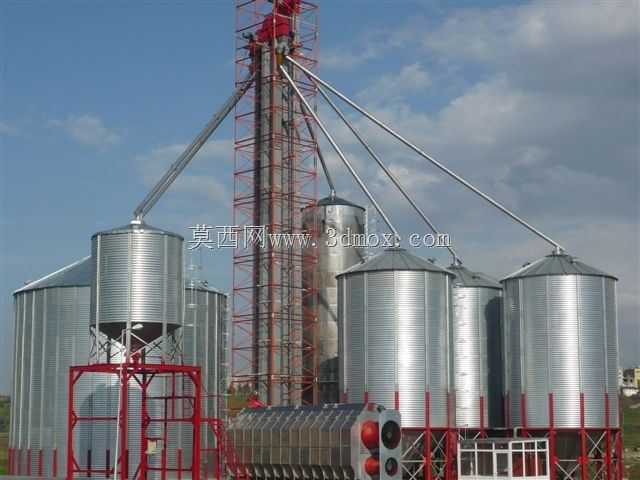

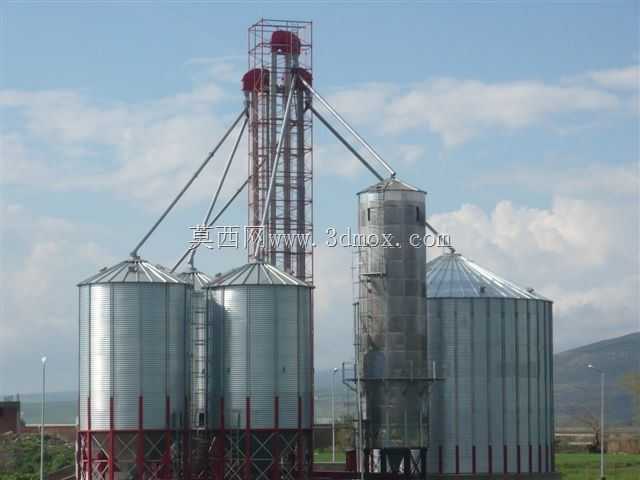

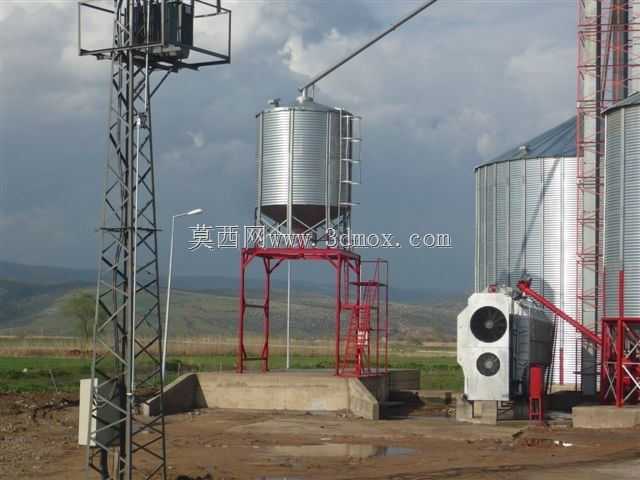

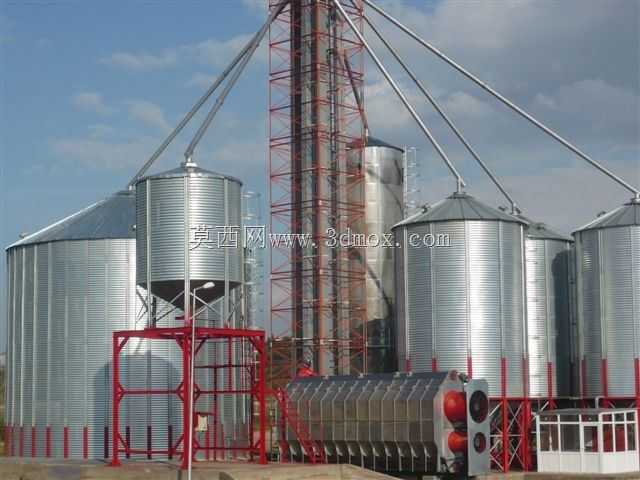

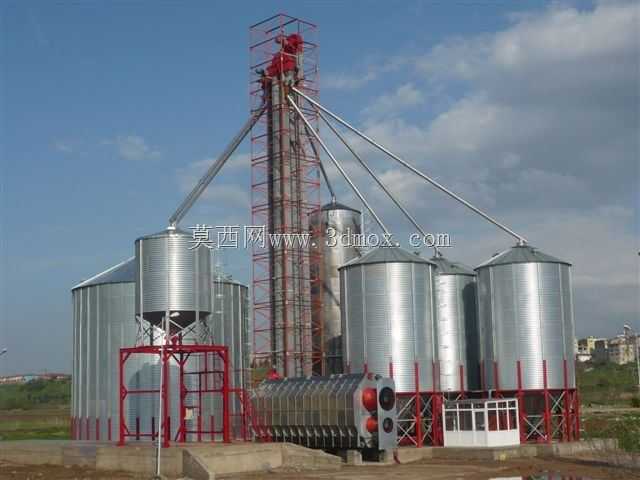

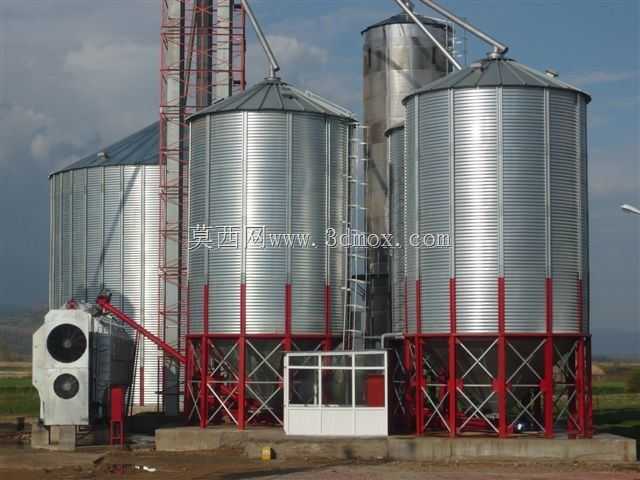

这套谷物烘干仓储设施主要面向规模化粮食种植产区、区域性粮食收储站点、粮油加工企业的原料预处理环节使用，覆盖从田间收获后高水分谷物的降水处理到安全仓储的全流程作业需求，可承接玉米、小麦、水稻、大豆等常见粮油作物的收储加工任务，解决收获期谷物水分超标易霉变、无法长期存储的核心痛点，适配北方粮食主产区集中收获期的大吞吐量作业需求，也可满足南方丘陵地区中小型粮站的多品类粮食处理需要。整套设施采用模块化组合的设计思路，核心功能单元分为垂直提升输送段、热风烘干段、暂存缓存段、成品仓储段四个部分，各单元通过标准化钢结构支架连接固定，可根据场地实际条件调整排布朝向，适配不规则厂区的布局需求，无需大规模平整硬化场地即可完成安装部署。垂直提升塔架采用桁架式钢结构设计，主承重立柱采用矩形型钢焊接成型，配套的畚斗提升机构沿塔架中心垂直布置，可将地面进料口送入的湿谷物连续输送至烘干塔顶部，输送过程无物料撒漏，单小时输送量可匹配烘干单元的最大处理能力，避免进料断流导致的烘干效率下降。烘干单元采用混流烘干结构，内部交错布置角状通风盒，热风从进风通道进入后穿过谷物层，匀速带走谷物内部的游离水分，排风段设置除尘装置避免粉尘外溢，烘干过程中谷物依靠自重缓慢向下流动，经过缓苏段、烘干段、冷却段的多段处理后，水分可降至安全存储标准，且不会出现局部过热焦糊、颗粒爆腰的问题，最大程度保留谷物的加工品质。仓储单元采用镀锌波纹钢板卷制的筒仓结构，仓壁板材采用螺栓拼接装配，单仓容量可根据存储需求调整规格，仓顶设置避雷装置、自然通风帽与料位检测接口，仓底采用锥形漏斗设计，配套出料闸门可实现谷物的自流出料，无需额外配置仓内出料设备，降低后期运维成本。整套设施的安装边界需预留设备周边1.5米以上的检修通道，提升塔架高度根据烘干单元产能匹配，最高处需高于周边建筑3米以上避免通风遮挡，所有钢结构支架底部采用混凝土浇筑预埋螺栓固定，可抵御10级以下大风的载荷影响，设备整体接地电阻满足工业用电安全标准，配套的热风炉、风机等辅助设备可布置在烘干单元侧方的独立设备区，与仓储区保持足够的安全防火间距。
