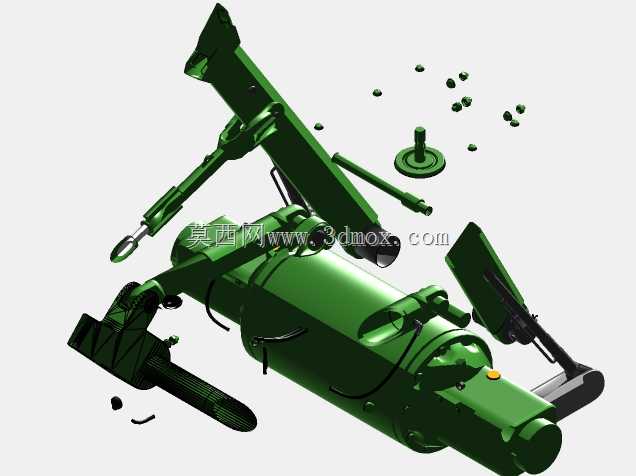

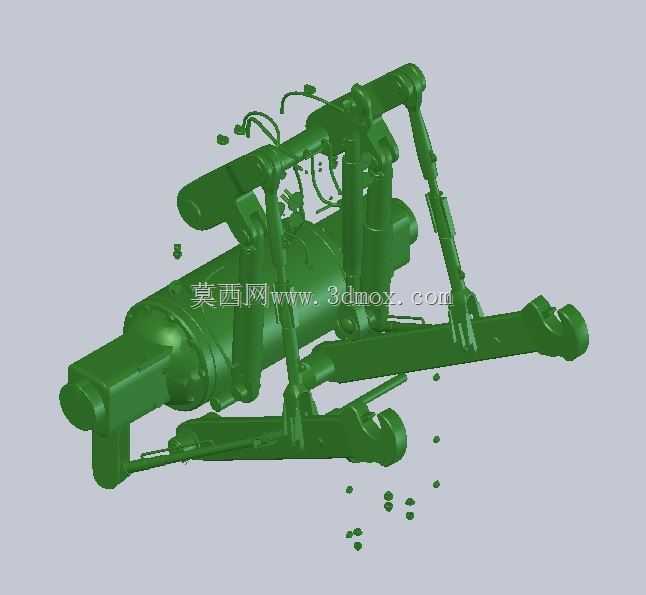

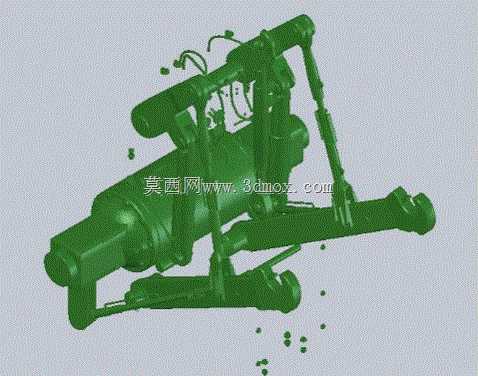

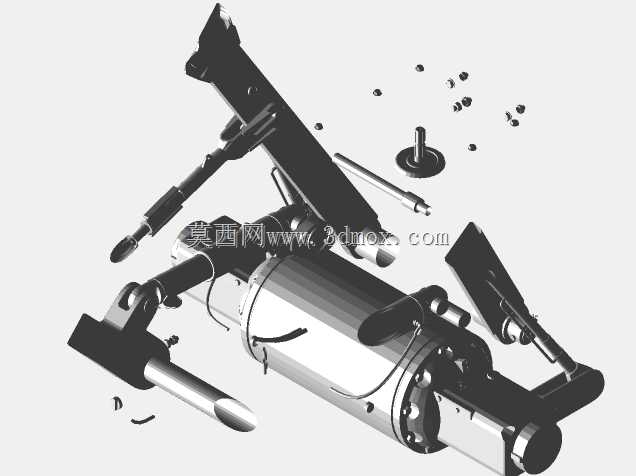

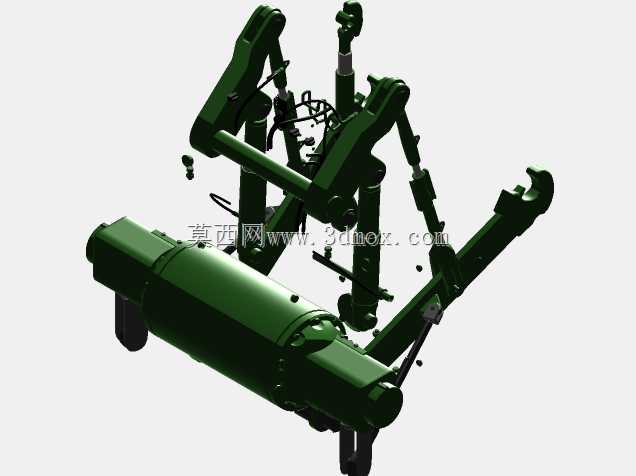

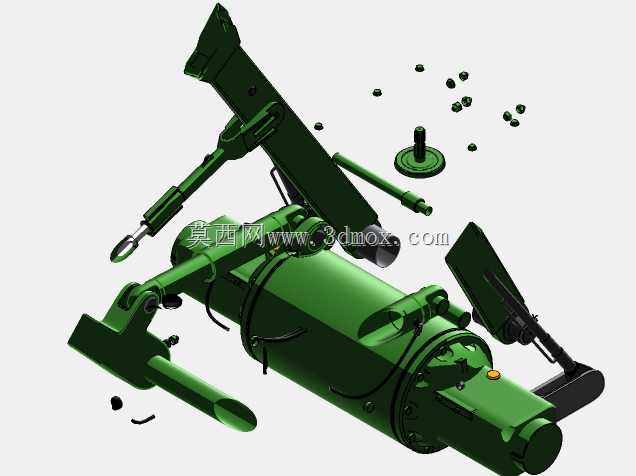

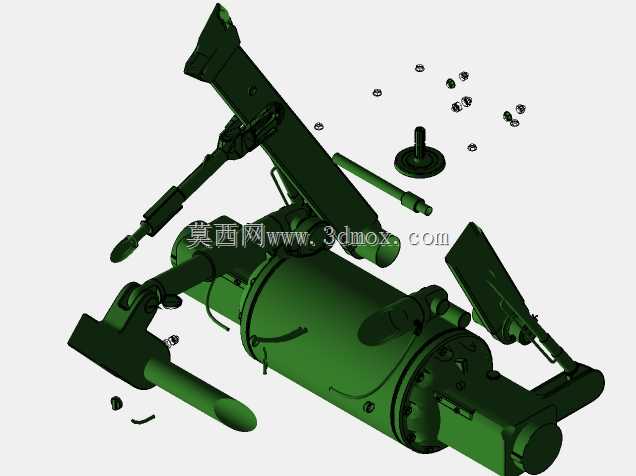

约翰迪尔6195拖拉机三点悬挂牵引连接装置

该牵引连接装置是适配大马力农用拖拉机后悬挂作业系统的核心挂接部件，主要应用于大田农业生产场景中各类农机具与拖拉机的动力衔接与载荷传递环节，承担着挂接犁具、旋耕机、播种机、秸秆还田机等多种田间作业机具的核心功能，是拖拉机实现牵引作业、后悬挂动力输出作业必不可少的连接结构。在实际农业生产作业中，该装置能够将拖拉机的牵引力稳定传递至配套农机具，同时配合液压悬挂系统实现农机具的升降调节、作业深度控制，在坡地作业、重载牵引、频繁换向挂接的工况下，能够保持连接结构的刚性与抗扭性能，避免挂接部位出现松脱、形变等问题，保障田间作业的连续性与安全性。从功能特性来看，该装置采用三点式连接结构设计，三个挂接点分别对应拖拉机后悬挂的两个下拉杆与一个上拉杆点位，形成稳定的三角形受力结构，相比单点牵引结构拥有更好的侧向稳定性，能够有效抵消农机具作业过程中产生的侧向摆动力，减少作业过程中的机具偏移，提升耕整、播种等作业的直线行驶精度。装置的铰接部位预留了充足的摆动间隙，能够适配田间起伏不平的地形变化，在拖拉机驶过田埂、坡地时，允许配套农机具随地形产生一定角度的俯仰与侧摆，避免刚性连接造成的结构件弯折损坏。在设计思路上，该结构充分考虑了大马力拖拉机的重载作业需求，主体受力臂采用厚壁异形截面结构，在控制整体重量的前提下提升了结构的抗弯、抗扭强度，各个挂接销孔的位置精度严格匹配对应型号拖拉机的悬挂接口尺寸，不需要额外改装即可直接完成装配。铰接转动部位设计有润滑介质加注通道，能够在日常维护中方便地加注润滑脂，降低转动副的磨损，延长部件的使用寿命。液压管路的排布沿着结构件的受力薄弱区域外侧布置，通过管卡进行固定，避免作业过程中管路被秸秆、泥土剐蹭破损，同时预留了足够的管路活动余量，在悬挂升降过程中不会出现管路拉扯、弯折的问题。从安装边界来看，该装置的上挂接点与两个下挂接点的横向、纵向间距完全适配对应型号拖拉机的后悬挂安装位，安装后整体向后延伸的长度不会超出拖拉机后配重的安全距离，在带机具转向时不会与拖拉机后轮、后挡泥板发生运动干涉，装置最低部位的离地间隙满足农田作业的通过性要求，在作物留茬较高、田块存在浅沟的场景下不会出现托底剐蹭的问题。各个挂接销的直径与拖拉机悬挂拉杆的销孔尺寸完全匹配，装配后能够通过锁销完成可靠固定，避免作业过程中销子窜出脱落，整体结构的受力路径经过优化，牵引力从挂接部位传递至拖拉机后桥的过程中，应力分布均匀，不会出现局部应力集中导致的结构断裂问题，能够适配重负荷牵引作业的强度需求。
