带铰支安装座的铰接连接固定构件

该铰接固定构件是工业机械传动与支撑系统中常用的连接承载部件，主要应用于各类需要实现铰接转动、载荷传递与位置固定的机械结构场景，常见于自动化生产线连杆机构、输送设备张紧调节端、工装夹具定位铰接位、小型工程机械操作臂连接节点等位置，核心作用是为配套的铰接销轴提供稳定的安装支撑，同时通过底座的固定孔位实现与设备机架的刚性连接，传递铰接部位承受的径向载荷与小幅偏转力矩，保障铰接副的转动顺畅与结构稳定性。

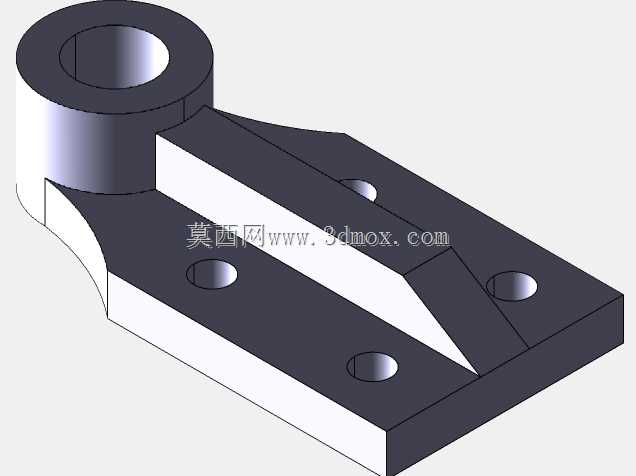

从功能特性来看，该构件上部为带同轴通孔的圆筒形铰支耳结构，内孔经过精度适配设计，可与对应直径的铰接销轴形成间隙配合，既满足铰接副的转动自由度需求，又能控制配合间隙避免转动过程中出现过大旷量，降低铰接部位的冲击磨损；下部为梯形轮廓的平板安装底座，底座上分布有多个沉头安装孔，可通过内六角螺栓将整个构件牢固锁紧在设备安装基面，沉孔设计能够保证螺栓安装后头部不突出底座表面，避免与周边运动部件发生干涉，同时多螺栓的排布方式能够均匀分散铰支部位传递来的载荷，避免单个螺栓受力过大出现松动或断裂。

在设计思路上，该构件采用一体化成型的结构方案，铰支耳与安装底座之间通过平滑过渡的加强筋结构连接，既减少了分体装配带来的累计误差，又有效提升了铰支耳根部的结构强度，避免长期受载后出现根部断裂的问题；整体轮廓做了多处倒角与圆角处理，去除尖锐边角，既降低了加工过程中的应力集中风险，也能避免安装调试过程中尖锐边角划伤操作人员。

从安装边界来看，上部铰支耳的通孔轴线与底座安装面保持严格平行，能够保证铰接销轴安装后与安装基面的位置精度，避免铰接转动时出现卡滞；底座的梯形轮廓设计在保证足够安装孔位排布空间的前提下，尽可能缩小了构件的整体占用空间，适配设备内部紧凑的安装环境，安装时仅需在对应基面上加工与底座孔位匹配的螺纹孔，即可完成快速装配，无需额外的定位调整结构，适配多数常规工业场景的安装需求。
