V型滚轮传动导向组件结构设计

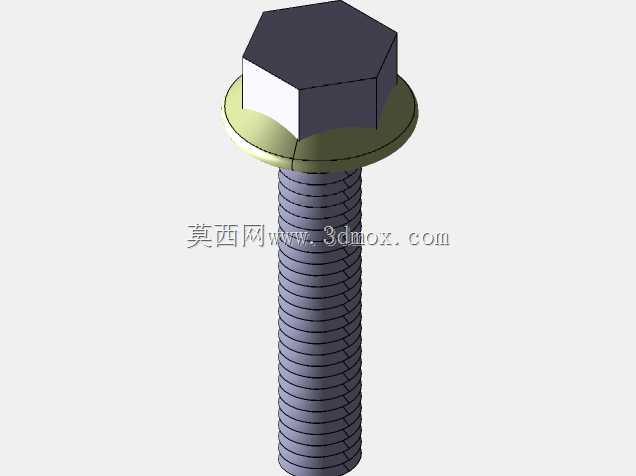

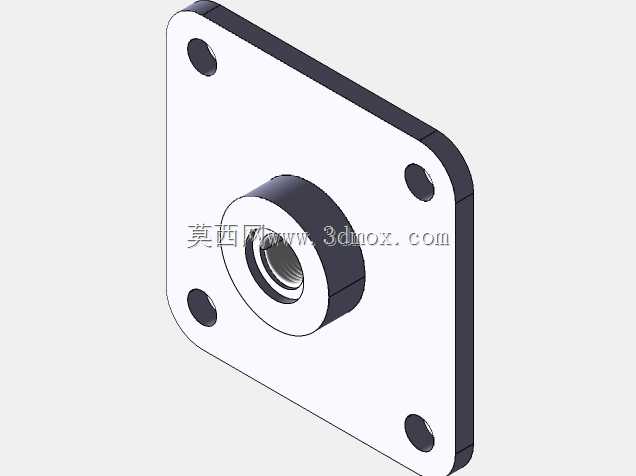

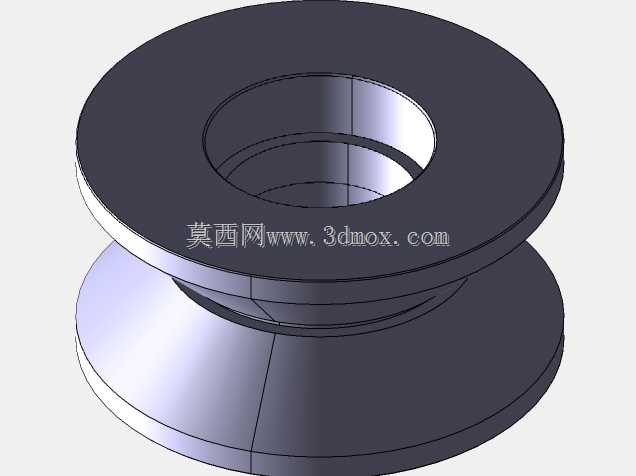

该V型滚轮传动导向组件主要应用于自动化生产线的物料输送导向、精密机床的直线运动限位、仓储分拣设备的轨道导向等场景，是各类需要精准直线导向传动场景中的核心配套部件，能够为运动部件提供稳定的滚动支撑与精准的行进方向约束，有效降低运动过程中的摩擦阻力，减少部件磨损，提升整套设备的运行稳定性与使用寿命。在实际生产场景中，这类V型滚轮组件常配套于直线导轨系统，替代传统的滑动导向结构，在高速往复运动的工况下依然能够保持较低的运行噪音与较高的定位精度，尤其适合电子组装流水线、包装输送线、木工加工设备等需要频繁启停、高速往复运动的设备中使用，能够适配不同负载等级的运动平台，从轻载的检测设备移动平台到中载的物料搬运小车，都可以通过调整滚轮的材质与安装间距来匹配对应的使用需求。该组件的核心功能是通过V型槽面与配套导轨的V型凸面紧密贴合，在运动过程中同时承受径向与轴向的载荷，避免运动部件出现侧偏、窜动的问题，滚轮内部集成了密封式的滚动轴承结构，能够在多粉尘、有少量切削液飞溅的车间环境中稳定工作，无需频繁加注润滑脂，降低了设备的日常维护成本。设计过程中，首先针对导向场景的常见失效形式做了优化，将滚轮的V型接触面做了等强度的弧度处理，避免接触应力集中导致的滚轮过早磨损，同时在滚轮的两侧设计了防尘密封挡边，能够阻挡外界的粉尘、碎屑进入轴承内部，延长轴承的使用寿命。安装边界方面，该滚轮组件采用同轴心的安装孔设计，能够通过标准螺栓直接固定在设备的安装座上，安装孔的同轴度公差控制在0.02mm以内，确保滚轮安装后不会出现偏摆，滚轮的外径与V型槽的角度做了标准化匹配，能够适配市面上常规的同规格V型导轨，无需额外做定制化的导轨加工，降低了整套导向系统的配套成本。外形尺寸上，滚轮的整体外径、宽度以及安装孔直径都经过了优化，在保证结构强度的前提下尽可能缩小了整体体积，能够适配安装空间较为紧凑的小型自动化设备，滚轮的接触面采用了耐磨合金材质，表面经过硬化处理，硬度达到HRC60以上，在长期高速滚动摩擦的工况下依然能够保持较低的磨损量，长期运行后导向精度的衰减量控制在极小范围内，能够满足精密加工设备对导向精度的长期保持要求。
