铝制活塞有限元分析结构设计

　　在往复式动力机械的核心运动副设计中，活塞作为直接承接燃烧压力、完成能量转换的关键构件，其结构合理性直接决定整机的可靠性、热效率与服役寿命。本次呈现的铝制活塞分析模型，针对小排量通用动力设备的工况需求完成结构建模与局部误差校核，覆盖了从结构选型到性能验证的核心设计环节。

　　从实际应用场景来看，这类铝制活塞主要适配小型通用汽油机、低压气动执行机构以及微型制冷压缩机的往复运动单元，这类设备普遍要求运动构件具备轻量化、低往复惯性、导热性优异的特性，选用铝合金作为基材，正是匹配这类工况下的散热需求与高速往复运动的惯性控制要求。不同于铸铁活塞的厚重结构，铝制活塞的壁厚设计需要在刚度与重量之间找到精准平衡，过薄的壁面会导致承压时变形量超标，引发活塞环卡滞、缸套偏磨等故障，过厚则会提升往复质量，增大曲轴连杆机构的动载荷，加剧整机振动。

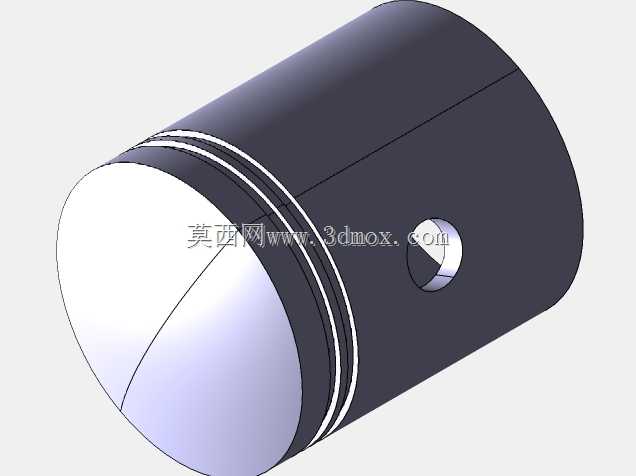

　　在设计思路层面，该模型首先完成了活塞的基础结构构型：顶部为平面燃烧室承接面，无复杂的凹坑造型，适配平顶燃烧室的小型动力设备，头部设置三道环槽，分别对应两道气环与一道油环，环槽的宽度与深度按照标准活塞环的安装尺寸预留，保证密封组件的装配兼容性；裙部设计为微椭圆型面，而非正圆柱结构，这是考虑到活塞工作时受热膨胀、侧压力作用下的变形规律，冷态下裙部与缸套之间预留合理的配合间隙，热态工作时型面膨胀后能够与缸壁形成均匀的贴合面，避免局部接触应力过大引发的拉缸故障。销座部位设置了加强筋结构，连接活塞顶部与销座支撑面，分散燃气压力作用在活塞销上的集中载荷，避免销座部位出现应力集中导致的疲劳裂纹。

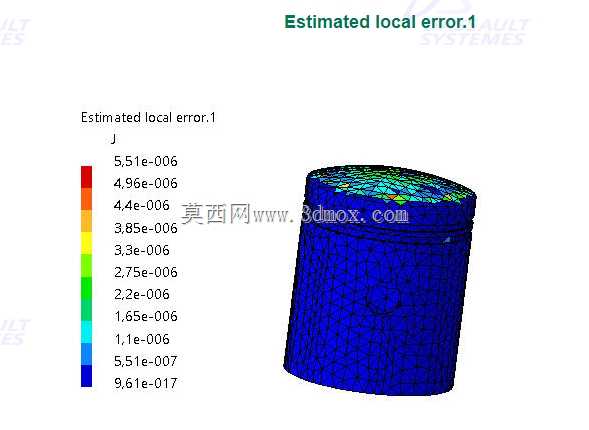

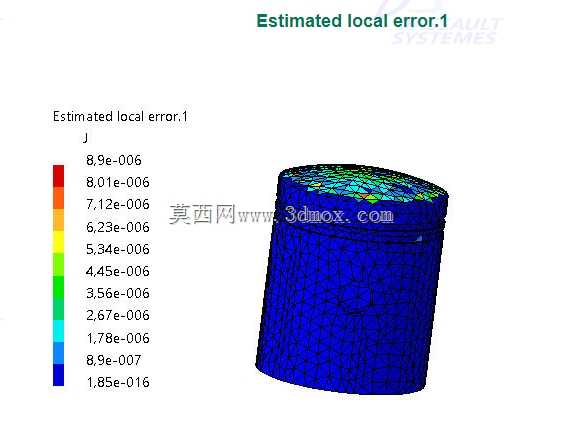

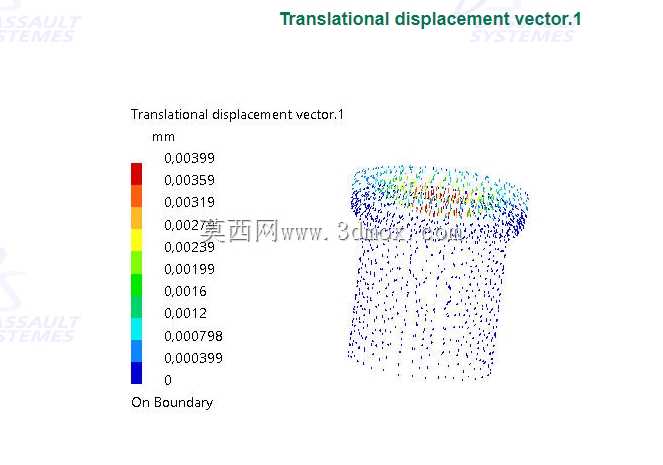

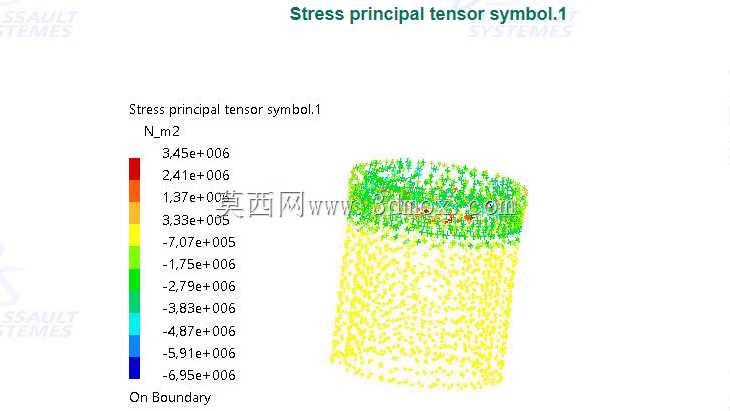

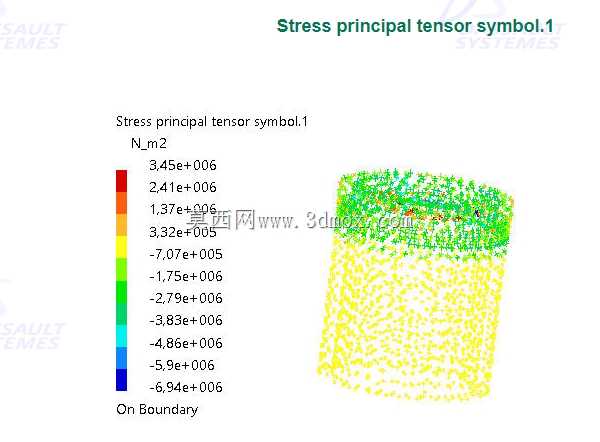

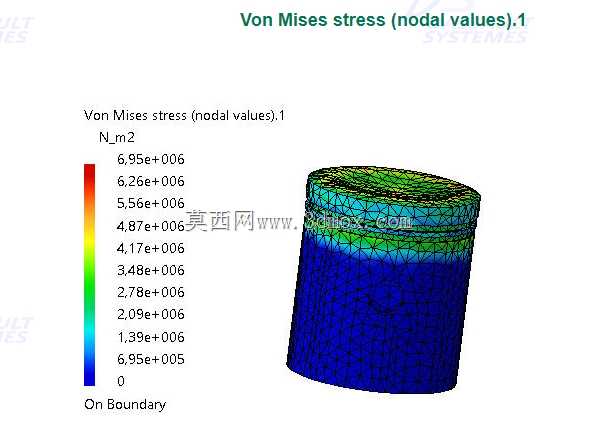

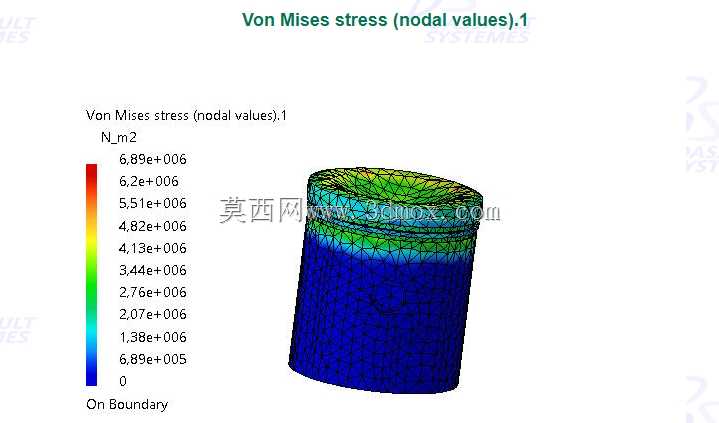

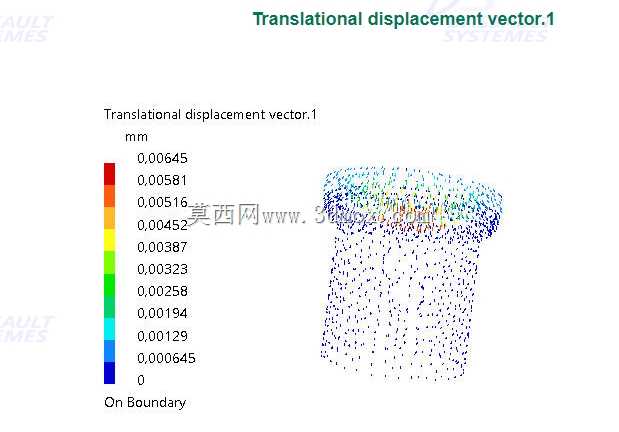

　　本次模型附带的局部误差云图，是有限元网格划分后的误差校验结果，用于验证仿真分析的计算精度——在应力梯度较大的环槽、销座过渡区域，网格尺寸进行了局部加密，将局部离散误差控制在1e-5量级以内，保证后续应力、变形计算结果的可信度。从云图的误差分布来看，活塞主体区域的离散误差普遍处于较低水平，仅在顶部边缘的网格过渡区域存在极小范围的误差波动，整体网格质量满足工程仿真的精度要求，能够为后续的结构优化提供可靠的数据支撑。

　　从安装边界来看，该活塞的径向尺寸与配套缸套的内径采用基孔制间隙配合，配合公差按照高速往复运动的要求选取，保证热态下无卡滞风险；活塞销孔的同轴度、圆柱度公差控制在0.01mm以内，避免活塞销装配后出现偏载，导致连杆小头的异常磨损。活塞的总高度设计兼顾了导向长度与压缩高度的匹配，压缩高度直接影响整机的压缩比参数，导向长度则决定了活塞往复运动时的稳定性，过长的导向长度会增加活塞整体高度，抬升整机的整体尺寸，过短则会导致活塞摆动量过大，引发敲缸、密封失效等问题。

　　在功能特性层面，该铝制活塞的导热系数远高于传统铸铁材质，能够将顶部承接的燃烧热量快速通过活塞环、裙部传递到缸套与冷却系统，降低活塞顶部的热负荷，避免高温下铝合金材料强度下降引发的热变形故障。同时较轻的质量能够降低曲轴的平衡配重需求，减少整机的重量与旋转惯性损失，提升动力输出的响应速度。针对活塞工作时承受的交变燃气压力、往复惯性力、侧压力等复合载荷，设计时在销座与裙部的过渡位置采用了大圆角过渡结构，避免截面突变引发的应力集中，结合有限元分析的误差校验结果，能够精准识别结构上的薄弱区域，为后续的结构优化提供量化依据。

　　实际工程应用中，这类活塞的结构设计需要反复迭代配合间隙、环槽位置、壁厚分布等参数，结合台架试验的磨损、温度测试数据调整结构细节，而精准的三维模型与可靠的仿真前置校验，能够大幅减少物理样机的迭代次数，缩短研发周期，降低试验成本。该模型的结构细节完整还原了铝制活塞的关键设计特征，仿真误差校验的设置也符合工程分析的规范要求，可作为小型动力设备活塞设计、有限元分析流程参考的基础案例，帮助结构设计人员理解活塞设计中的核心考量点与仿真校验的关键环节。
