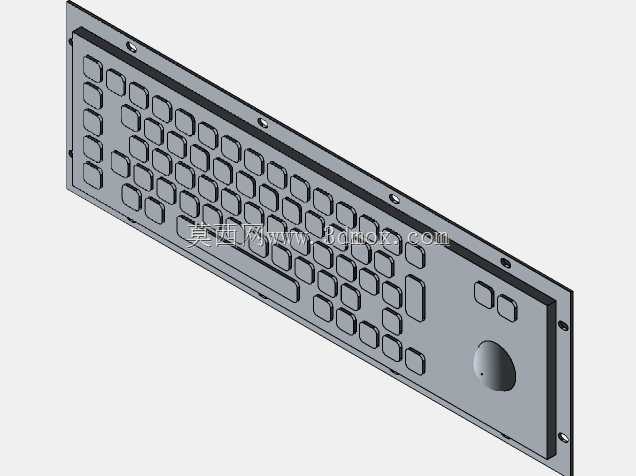

嵌入式带轨迹球工业金属键盘结构设计

这款嵌入式带轨迹球金属键盘，主要面向工业控制终端、自助服务设备、车载操控台、军工测控机柜等严苛使用场景设计，作为人机交互的核心输入部件，可在粉尘、潮湿、高低温、强电磁干扰的复杂工况下稳定完成指令输入、参数设置、光标操控等操作，替代普通商用键盘无法适配工业环境的短板。从功能特性来看，产品将全尺寸按键布局与集成式轨迹球整合为一体化结构，无需额外外接鼠标即可完成全部输入操作，有效缩减操控面板的占用空间，按键采用下沉式矩阵排布，键程适配工业操作的按压反馈需求，可承受高频次反复敲击，表面做耐磨防腐蚀处理，避免油污、汗液、轻度化学试剂侵蚀造成的标识磨损或结构损坏，轨迹球采用嵌入式密封设计，滚动阻尼均匀，光标定位精准，可在戴劳保手套的操作场景下顺畅完成光标移动、点位确认操作。在设计思路上，整体采用一体化金属面板作为承载基体，面板边缘预留均匀分布的安装固定孔位，适配嵌入式面板安装的标准工艺，安装时可直接嵌入设备操控面板的预留开孔内，通过侧边螺丝完成锁紧固定，面板与设备接触面可加装密封胶条实现IP级防护，避免外界水汽、粉尘从安装缝隙进入设备内部。按键区域做了合理的分区排布，功能键区、主键区、编辑键区沿面板长度方向依次排布，轨迹球设置在键盘右侧区域，符合多数操作人员的右手操控习惯，轨迹球周边预留独立功能按键，可实现确认、返回等快捷操作，减少操作过程中的手部移动距离。从安装边界来看，整体为长条形薄型结构，面板厚度控制在适配多数工业机柜面板的安装尺寸范围内，背部走线空间预留充足，接口位置做了下沉式处理，避免安装时与设备内部其他元器件产生干涉，整体外轮廓无突出棱角，安装后与操控面板保持齐平，既提升整体外观的整洁度，也避免突出结构勾挂操作人员衣物或造成磕碰损伤。结构设计上充分考虑工业场景的维护需求，按键模块与轨迹球模块均采用模块化装配思路，后期若出现单个按键或轨迹球故障，可快速拆解更换对应模块，无需整体更换键盘，降低设备运维成本，金属基体的抗冲击性能优异，可承受工业场景下的意外碰撞、挤压，不会出现普通塑料键盘碎裂、变形的问题，适配长时间不间断运行的工业设备使用需求。
