立式人行通道三辊闸结构设计

这款三辊闸是人行出入口管控场景的核心通行设备，广泛应用在写字楼、产业园区、景区场馆、住宅小区、车站检票口等需要规范人员进出秩序的场景，承担着人员通行权限核验、单次通行限流、防尾随闯入的核心作用，是人行通道门禁系统里应用最普遍的机械式管控设备。

从实际使用功能来看，该设备采用三根呈120度夹角分布的金属辊杆作为通行拦截构件，常态下辊杆处于锁止状态，当人员完成权限核验（刷卡、扫码、人脸识别、票务验证等）后，对应方向的锁止机构解锁，人员可轻推辊杆沿通行方向转动，每转动120度即完成单次单人通行，随后自动复位锁止，从机械结构层面杜绝了未授权人员尾随闯入的问题，相比翼闸、摆闸，三辊闸的防尾随能力更强，结构可靠性更高，户外环境耐候性表现更优，也能适配半露天的出入口安装场景。

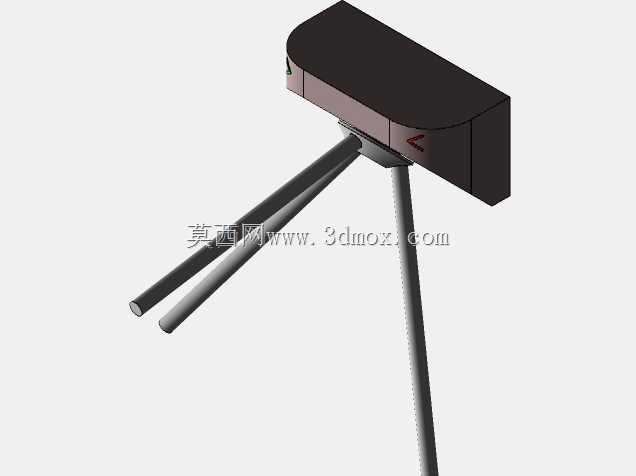

在设计思路上，这款立式三辊闸采用了紧凑化的立柱式结构布局，顶部集成控制模块与识别设备安装位，将传动锁止机构内置在主机壳体内，三根辊杆从主机下部的旋转座向外延伸，整体没有多余的外凸结构，既减少了设备整体占地面积，也避免了外露构件被外力磕碰损坏的风险。壳体采用圆弧过渡的切角长方体造型，边角做了钝化处理，避免人员通行时磕碰划伤，表面做哑光耐磨处理，长期使用不易留划痕与污渍，适配各类公共场景的装修风格。

从安装边界与尺寸适配来看，该款立式三辊闸的主机底座占地面积不足0.1平方米，安装时仅需在硬化地面通过膨胀螺栓固定底座即可，不需要开挖地面预埋构件，单台设备即可实现单向通行管控，多台并排组合可搭建多通道双向通行的出入口阵列，单通道通行净宽控制在550mm左右，符合人行通道的常规宽度要求，既满足携带随身物品的行人顺畅通行，又从宽度上限制了非机动车、电动车违规闯入通道。设备的辊杆离地高度设置在900mm左右，符合成年人手扶推动的舒适高度，旋转阻尼经过调校，推动过程顺滑无卡顿，转动到限位位置时没有明显的刚性冲击，通行体验流畅，同时内置的机械锁止结构具备断电自动落杆的应急设计，遇到消防紧急情况时辊杆可自动解锁下落，形成无障碍疏散通道，满足公共区域的消防安全要求。
