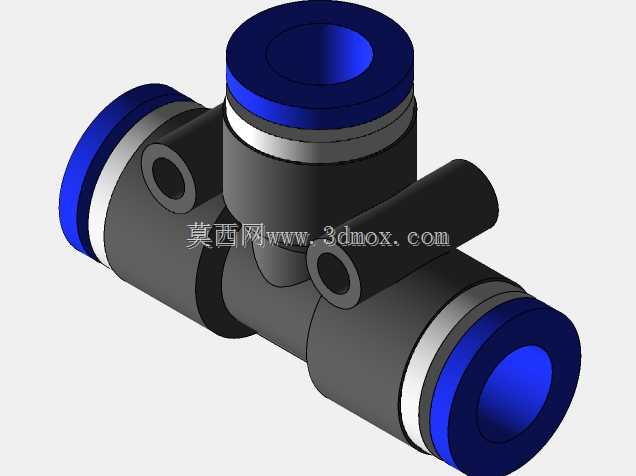

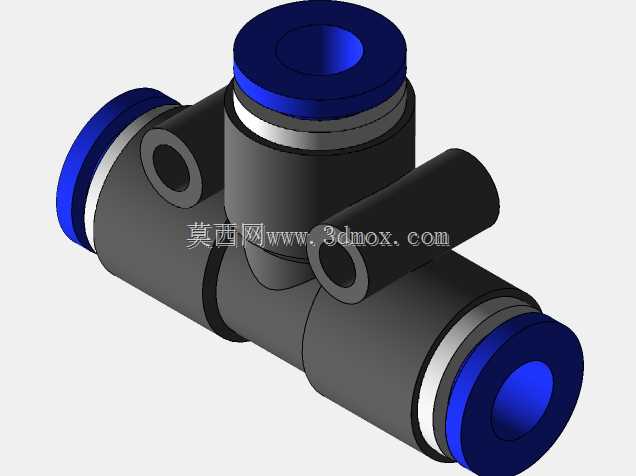

低压快插式T型流体喷嘴接头结构

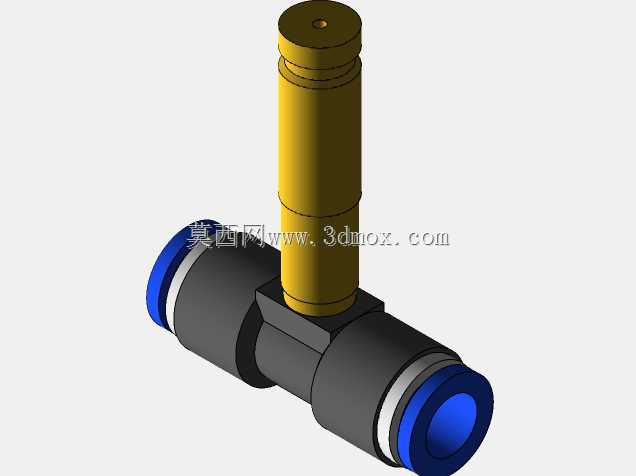

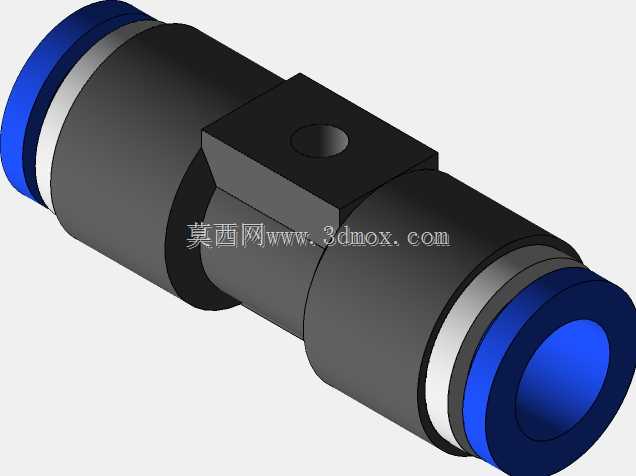

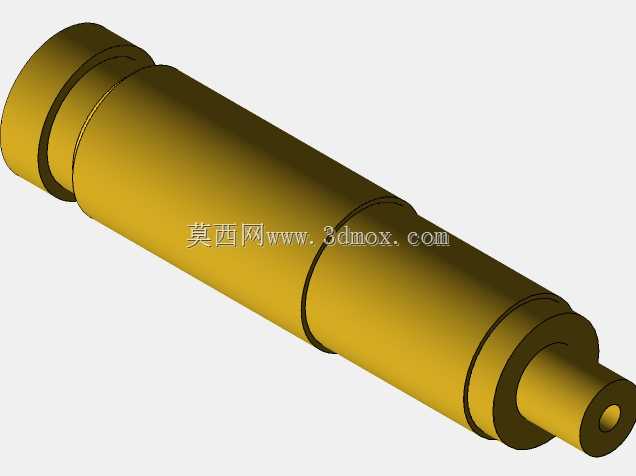

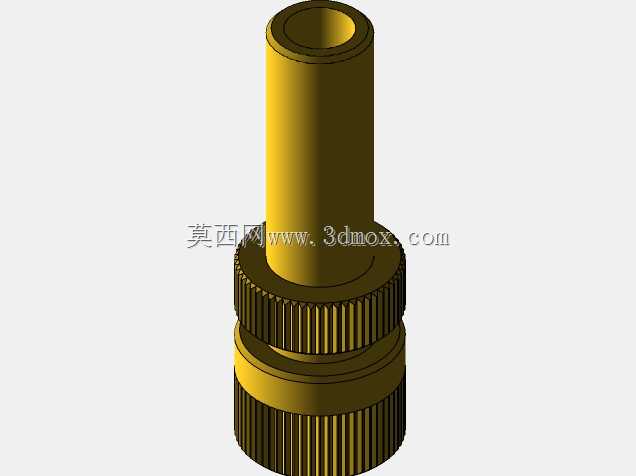

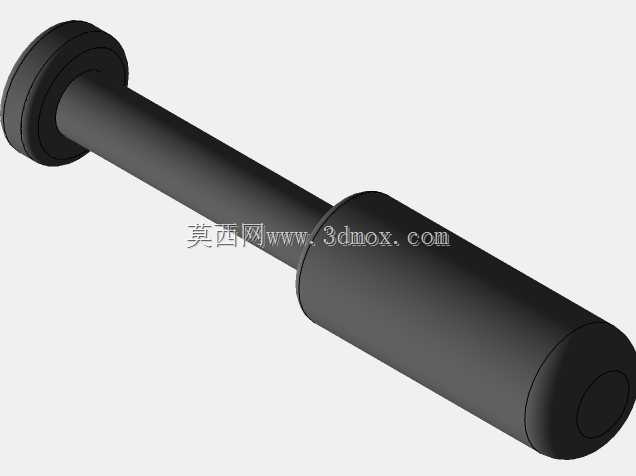

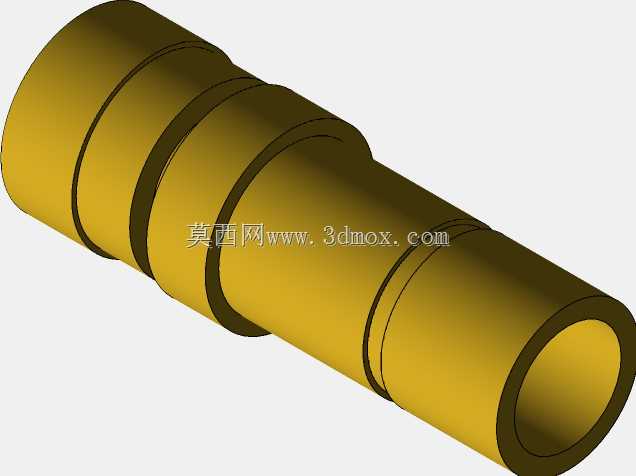

该款T型低压喷嘴接头主要应用于低压流体输送场景，覆盖小型气动控制系统、低压喷淋管路、实验流体回路、小型灌溉支路、设备冷却微管路等多个民用与工业领域，作为管路分流+终端喷射的集成连接件使用，可同时实现管路直角连通与定向流体喷射功能，无需额外转接接头即可完成支路分流与喷嘴安装，大幅减少管路装配的零件数量与泄漏点。从实际用途来看，这款接头可适配外径匹配的塑料或尼龙气动软管，两端快插接口直接插入对应外径的软管即可完成管路密封连接，无需额外套丝、缠生料带或使用卡箍紧固，垂直向上的柱体为喷嘴喷射端，中心开有细小喷孔，可将通入的低压流体以稳定柱状或微雾形态喷出，适配0.1-0.8MPa的低压水、压缩空气、低粘度中性流体输送，在小型设备冷却喷淋、工位低压吹气除尘、小型栽培架滴灌喷淋、实验台试剂定量喷射等场景下均可稳定工作。产品功能特性上，接头采用快插式密封结构，内部配有弹性卡爪与橡胶密封圈，软管插入后卡爪自动卡紧软管外壁，密封圈贴合软管外圆实现静密封，承压范围内无泄漏、无脱管风险，拆卸时只需按压接口端部的弹性压圈即可拔出软管，可反复拆装使用；T型三通的结构将两个管路直通接口与一个喷嘴集成在同一本体上，流体从一端接口进入后，一部分可从另一端接口直通延续管路，另一部分可从垂直喷嘴端喷出，也可封堵其中一个直通接口作为单路终端喷嘴使用，适配不同管路布局需求。设计思路上，整体采用等径通径设计，两个直通接口的通径尺寸一致，喷嘴端的通径根据喷射流量需求做缩径处理，保证喷射端有足够的流体压力；本体采用等壁厚结构，注塑成型时壁厚均匀避免缩痕与应力集中，外部做防滑棱设计，插拔软管时方便手持发力；喷嘴柱体做阶梯轴结构，既加强柱体结构强度避免磕碰断裂，也可在需要时外接延长喷管或防护套。外形尺寸与安装边界方面，接头整体为对称T型布局，两个直通接口同轴布置，喷嘴轴线与直通管路轴线垂直相交，整体最大外轮廓尺寸紧凑，安装时仅需预留对应软管插拔的操作空间，无需额外固定支架，直接串接在软管管路中即可完成安装，接口端部的蓝色标识圈为快插接口的到位提示，软管插至标识圈位置即代表安装到位，可有效避免安装不到位导致的泄漏问题。
