派拉蒙PSR-A-Z1-10固态继电器结构设计

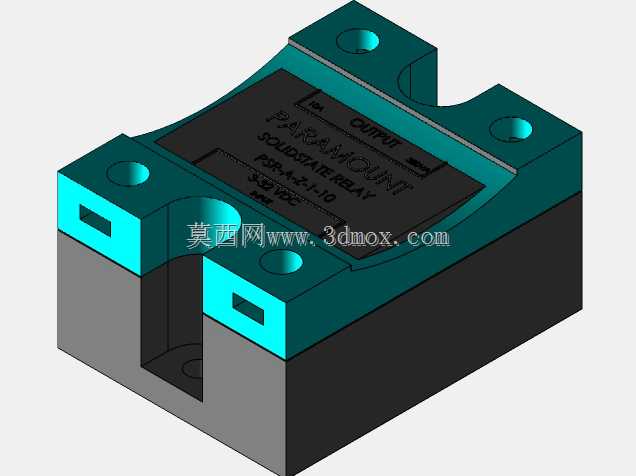

这款固态继电器是面向低压电力控制场景开发的无触点通断器件，可广泛应用于工业自动化产线控制、数控设备信号切换、温控系统负载通断、照明回路调控、小型电机启停控制等场景，替代传统电磁继电器实现更高频次、更长寿命的电路通断操作，不存在机械触点的烧蚀、弹跳、磨损问题，能在高频率通断的工况下长期稳定运行，有效降低电控系统的后期维护频次。从功能特性来看，该器件通过半导体器件实现输入输出端的电气隔离，输入端仅需极小的控制电流即可驱动输出端完成大电流负载的通断，响应速度可达微秒级，远快于传统电磁继电器的毫秒级动作速度，同时工作过程中无机械动作噪音、无触点电弧产生，适配对电磁干扰、工作噪音有严格要求的精密设备电控场景。设计过程中充分考虑了工业场景的安装适配需求，主体采用上下分层的结构布局，上部为青绿色绝缘阻燃壳体，预留四个对称分布的安装固定孔，可直接通过螺丝固定在设备电控柜的安装平面或是标准导轨转接件上，安装孔的位置间距符合主流同功率等级固态继电器的通用安装尺寸，能够直接替换同规格的传统电磁继电器或是其他品牌同参数固态继电器，无需额外改动安装板的开孔布局。壳体两侧预留的方形槽位为输入输出接线端的防护结构，接线端子内嵌在壳体内部，既可以避免接线后裸露导体意外触碰造成短路，也能提升接线部位的结构强度，防止拉扯线缆造成端子松脱。下部黑色区域为散热基底结构，设计时充分考虑了器件工作时的散热需求，平整的底面可以贴合安装面或是附加散热片，将功率器件工作产生的热量快速传导出去，保证长时间满负载运行时器件内核温度处于安全区间。壳体表面预留的标识区域清晰标注了输入输出端的极性、负载参数等关键信息，装配后操作人员可以快速识别接线方向，避免接反线路造成器件损坏。整体外形采用方正的切角设计，既减少了壳体材料的不必要用量，也避免了尖锐棱角在安装过程中划伤操作人员，边角的圆弧过渡也提升了壳体注塑成型时的良品率，降低生产环节的工艺难度。
