带法兰安装端的传动用假轴结构设计

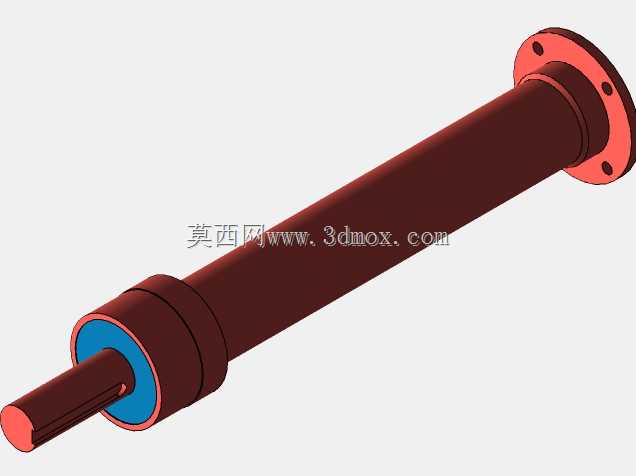

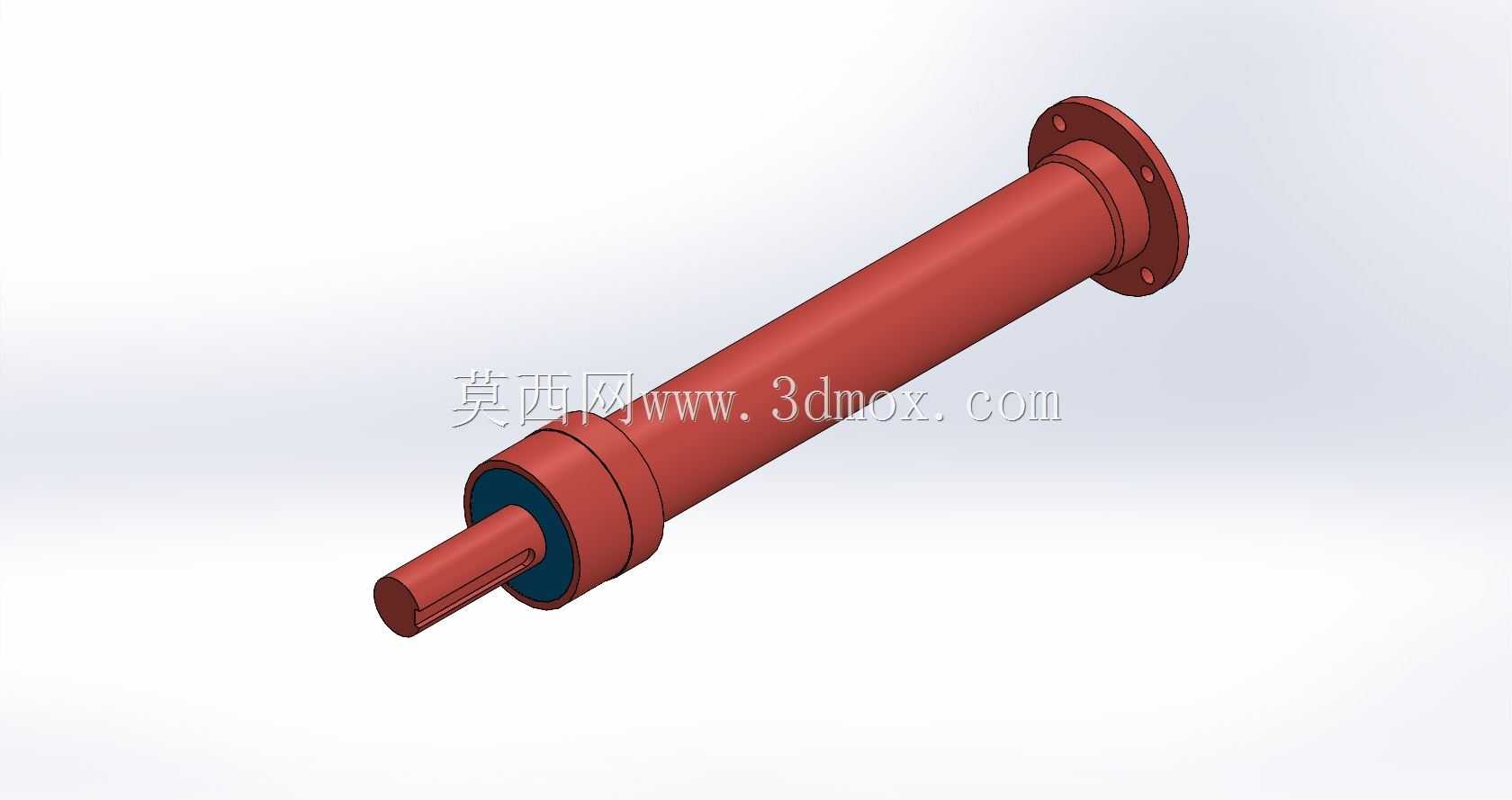

这款带法兰安装端的假轴结构，主要应用于各类工业传动系统的空载调试、工装定位以及传动链路的模拟校验场景，在设备装配前期的同轴度校准、传动间隙预调整、轴承位配合验证环节中承担核心支撑与模拟传动作用，可替代真实工作轴完成设备空载跑合、密封件预装测试、传动连接件适配校验等工序，避免正式工作轴在调试阶段出现磕碰、磨损或配合偏差问题，有效降低核心传动件的前期损耗。从功能特性来看，该轴体采用一体化阶梯式结构设计，一端设置带均布安装孔的圆形法兰盘，可通过紧固件与设备端盖、传动箱体或动力输出端实现刚性连接，保证轴体安装后的同轴度与连接强度，避免传动过程中出现轴体窜动问题；轴身根据装配需求设置多段不同直径的阶梯轴段，分别对应轴承安装位、密封件配合位、传动件预装位，各轴段之间设置过渡圆角减少应力集中，提升轴体整体结构强度；末端设置扁位结构，可与带键槽的传动轮、联轴器实现周向固定，模拟真实传动过程中的扭矩传递状态，满足调试过程中的扭矩加载测试需求。在设计思路上，该轴体充分考虑了工装调试场景的通用性需求，法兰端的安装孔采用通用圆周排布规格，可适配多数常规传动箱体的端盖安装尺寸，轴身各阶梯段的直径公差按照通用轴承、密封件的配合公差范围设计，无需额外加工即可适配标准件的装配要求；轴体内部设置中空腔体，在保证结构强度的前提下降低整体自重，减少调试过程中动力端的空载负载，同时中空结构可预留穿线、通油的通道，满足部分带内部走线或润滑通路的设备调试需求。从安装边界来看，法兰端的外径尺寸与安装孔孔位可匹配常规中小型传动设备的箱体端面安装空间，轴身总长度适配多数悬臂式、简支梁式传动结构的安装跨距，各阶梯轴段的长度与直径对应标准传动件的安装尺寸，安装时无需对设备端的安装位进行二次修改，可直接完成装配；轴体末端的扁位尺寸适配通用联轴器、手轮等调试用连接件的安装范围，可快速连接调试用动力输入件或手动转动部件，完成不同场景下的调试操作。
