双叉耳一体式铰接连接座结构设计

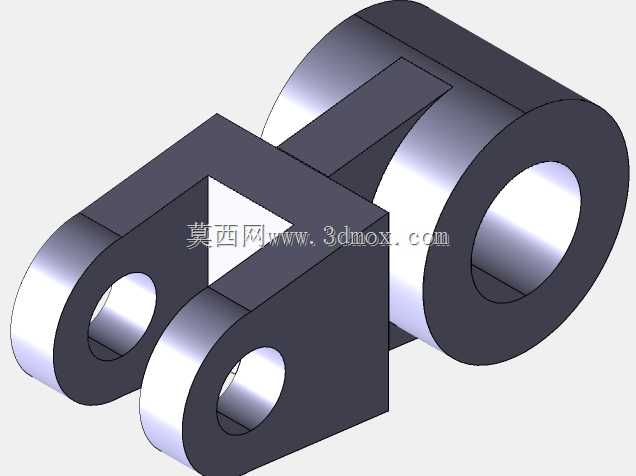

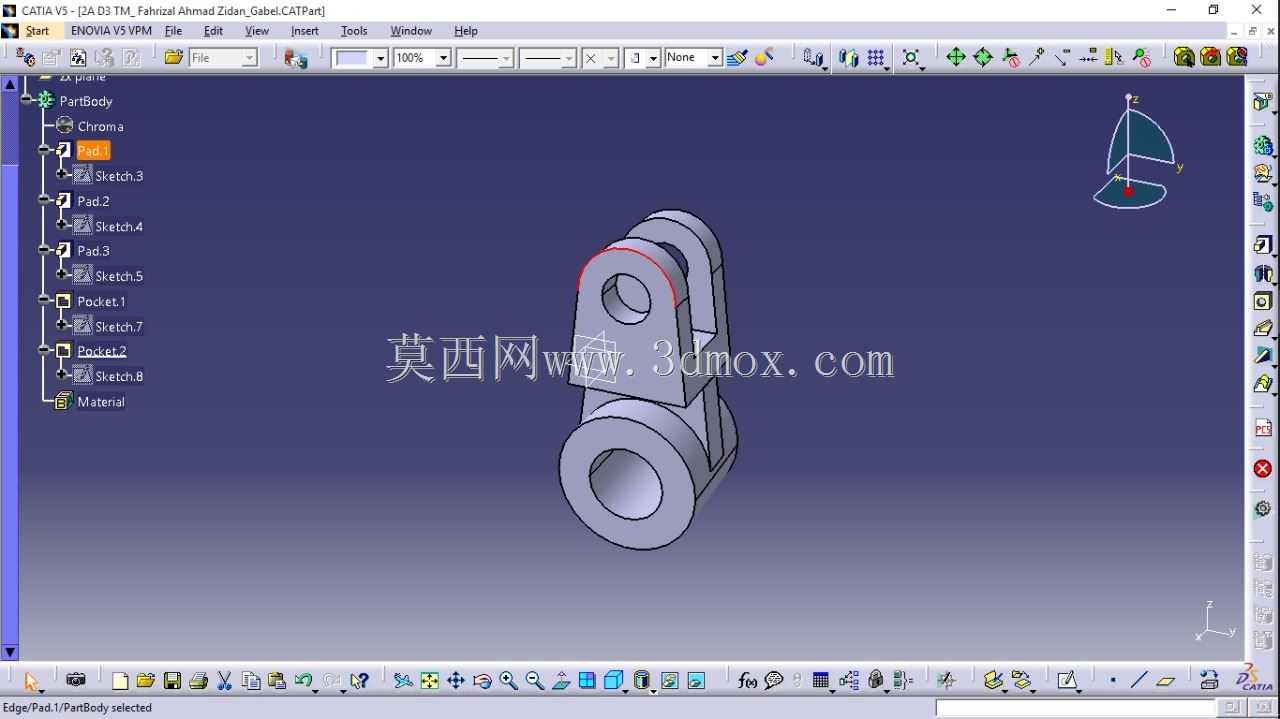

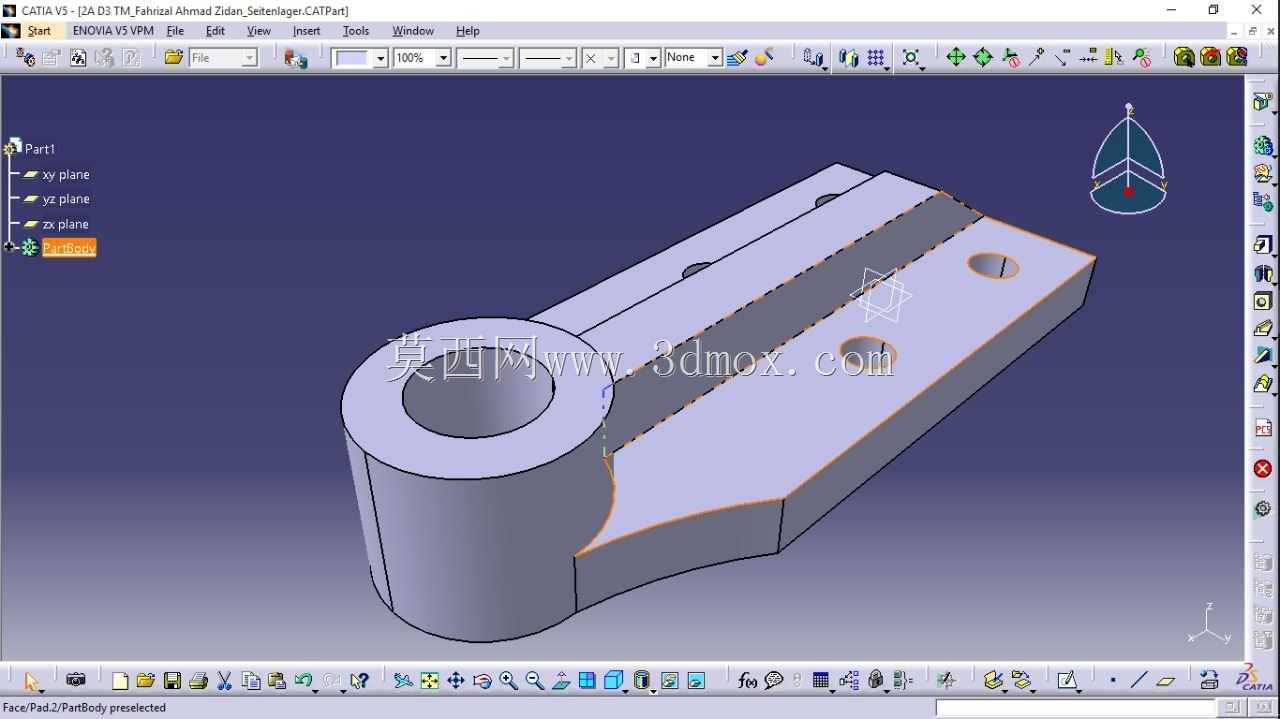

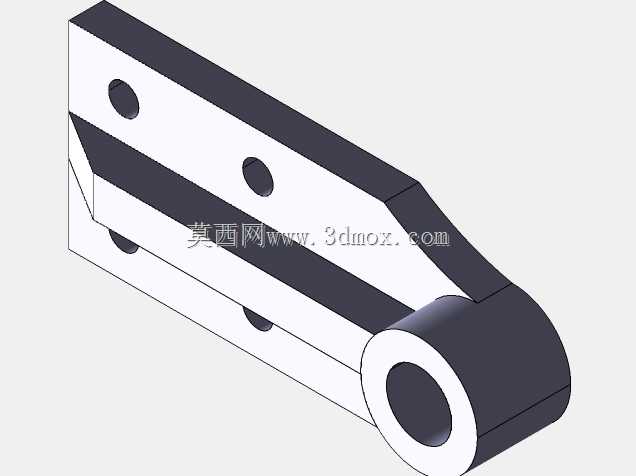

该零件为机械传动系统中常用的双叉耳一体式铰接连接座，主要应用于各类需要实现往复摆动、角度补偿的传动链路场景，常见于工程机械的执行机构末端、自动化生产线的连杆传动单元、物流设备的举升臂连接部位，以及农用机械的转向联动结构中，核心作用是实现两个相对运动部件之间的铰接传动，在传递轴向与径向载荷的同时，允许连接端在设定角度范围内完成摆动动作，避免刚性连接带来的应力集中与运动卡滞问题。从功能特性来看，该零件采用一体化切削成型的结构设计，主体分为两个功能区段：一端为并列排布的双叉耳结构，每个叉耳上预制有同轴的铰接通孔，用于穿装铰接销轴，与配套的连杆端头形成转动副，双叉耳的对称布局能够均匀分摊销轴传递的载荷，相比单耳结构大幅提升了连接的抗偏载能力，避免单侧受力导致的销轴变形、耳板开裂问题；另一端为大直径的筒状轴套结构，内孔为光滑圆柱面，可直接套装在固定芯轴或转动轴上，作为整个铰接座的旋转支撑基准，筒状结构的轴向长度经过优化，既保证了与轴体的接触面积足够降低接触面压，又不会占用过多的安装空间。在设计思路上，该零件充分考虑了实际工况下的受力特点，叉耳与筒状主体之间采用直角过渡加局部增厚的结构设计，在应力集中的转角位置预留了足够的结构强度冗余，避免交变载荷下的疲劳断裂；两个叉耳的内孔与端部筒套的内孔保持垂直的空间位置关系，能够实现两个垂直方向上的转动自由度解耦，适配多维度摆动的传动需求。从安装边界来看，该零件的叉耳间距、铰接孔直径、端部筒套的内外径与轴向长度都经过标准化适配，可直接匹配常用规格的铰接销轴与支撑轴，安装时仅需将端部筒套套装在基准轴上，再通过销轴将叉耳与联动部件连接即可完成装配，不需要额外制作定制化的转接件，能够大幅缩短现场装配与后期维护的更换周期。零件的外形轮廓规整，没有复杂的异形曲面，既适合采用整块金属坯料通过数控铣削加工成型，也可通过精密铸造完成毛坯制作后再进行孔位的精加工，能够适配不同批量的生产加工需求，在保证结构强度的前提下尽可能控制了零件的整体重量，降低传动过程中的运动惯量，提升整套联动机构的响应速度。
