电线寿命周期测试用L型安装固定支架

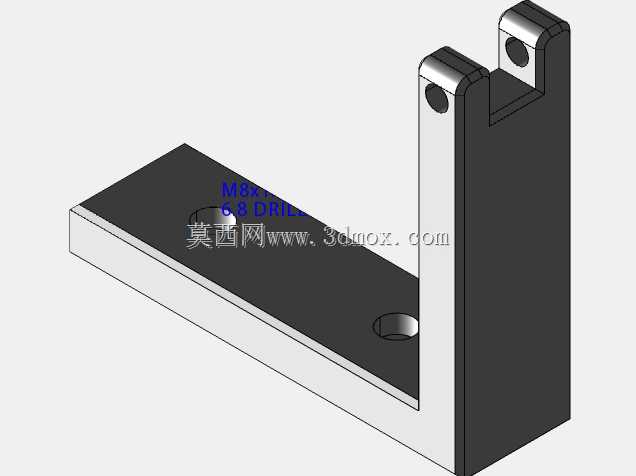

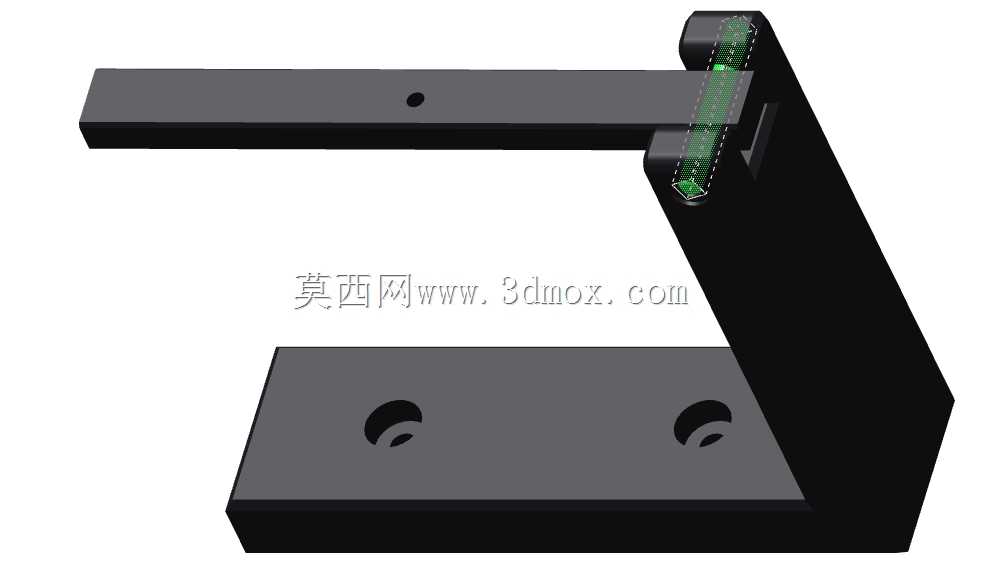

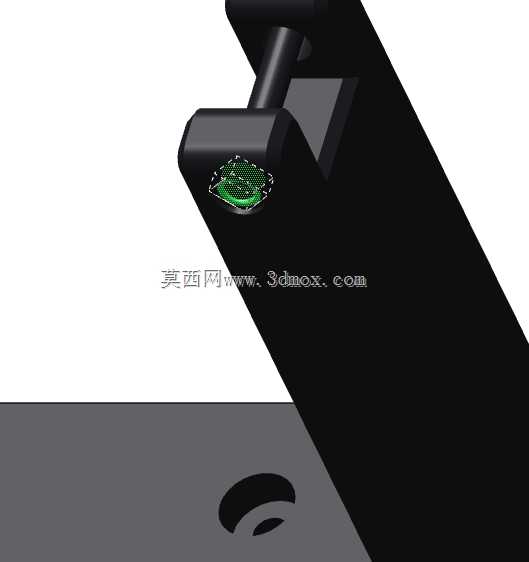

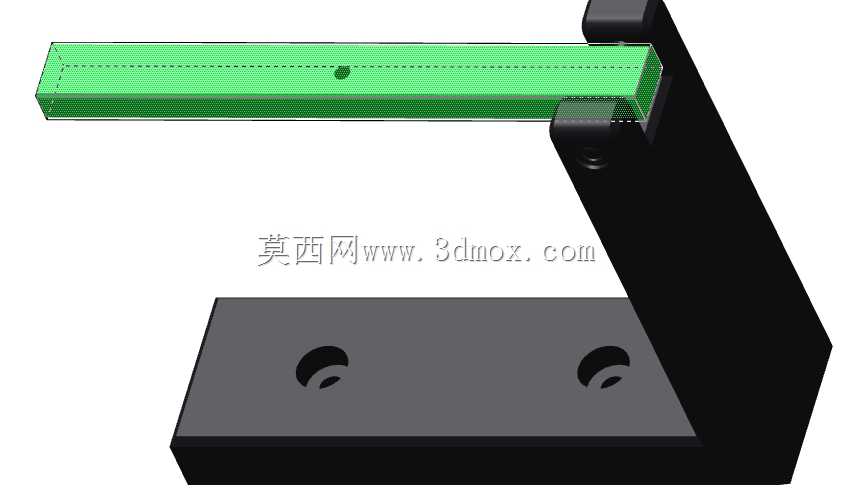

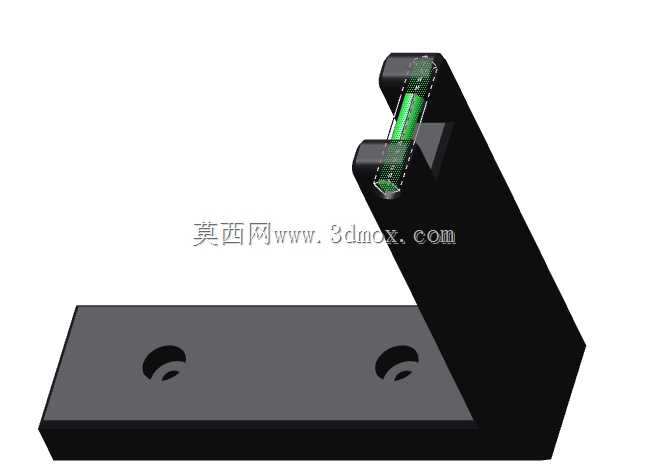

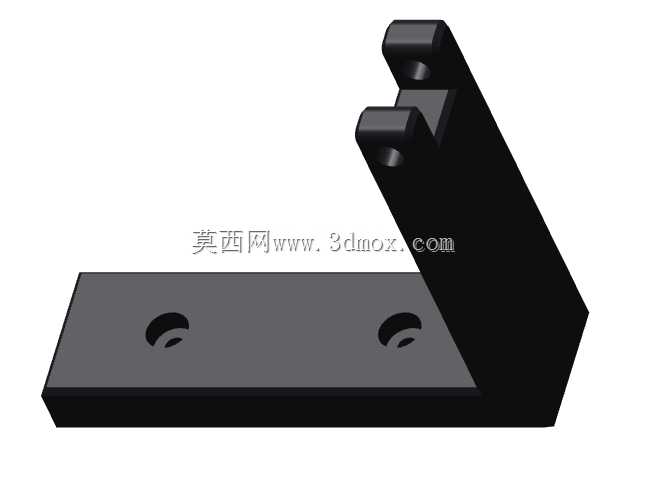

这款L型固定支架是电线寿命周期试验台的核心安装承载部件，主要应用于电线电缆性能检测实验室、线束生产企业质检环节、电气元件可靠性测试工位等场景，作为测试执行组件的安装基座，为电线弯折、拉伸、往复疲劳测试提供稳定的支撑基准。在实际测试作业中，支架承担着固定测试驱动模组、限位待测电线端部的作用，能够在长时间高频次的往复测试动作中保持结构刚性，避免因支架形变导致测试行程偏移、测试数据失准的问题，保障电线寿命测试结果的可重复性与参考价值。从功能特性来看，支架采用直角L型结构设计，竖直立板上设置两组同轴带孔安装耳位，用于铰接测试动作的摆臂组件，水平底板上开设两个沉头安装孔，可通过螺栓将整个支架牢固锁附在试验台台面上，沉孔设计能够让螺栓头完全没入板材表面，不会出现凸起干涉测试组件运动的情况。设计过程中重点考量了长期交变载荷下的结构强度，竖直板与水平底板采用一体式折弯成型结构，转角处做了加厚过渡处理，避免直角位置出现应力集中断裂的风险，安装耳位的孔位同轴度公差控制在0.02mm以内，保障摆臂转动时无卡滞、无旷量。外形尺寸方面，支架整体沿水平底板的长度方向适配常规试验台的安装槽间距，竖直立板的高度匹配测试摆臂的摆动行程需求，安装边界上，水平底板的两个安装孔中心距符合通用试验台的T型槽间距标准，无需额外打孔改造即可直接适配现有试验台安装，竖直立板上的铰接孔位高度经过精准测算，能够让摆臂的摆动中心与待测电线的夹持中心保持齐平，确保测试过程中电线承受的载荷方向完全符合测试标准要求，不会出现额外的附加力矩影响测试结果。支架整体表面做了发黑防锈处理，能够适应实验室环境中长期使用不被锈蚀，所有棱边都做了倒角去毛刺处理，避免安装调试过程中划伤操作人员或损坏待测电线表皮。
