三孔联动摇臂式机械传动连接构件

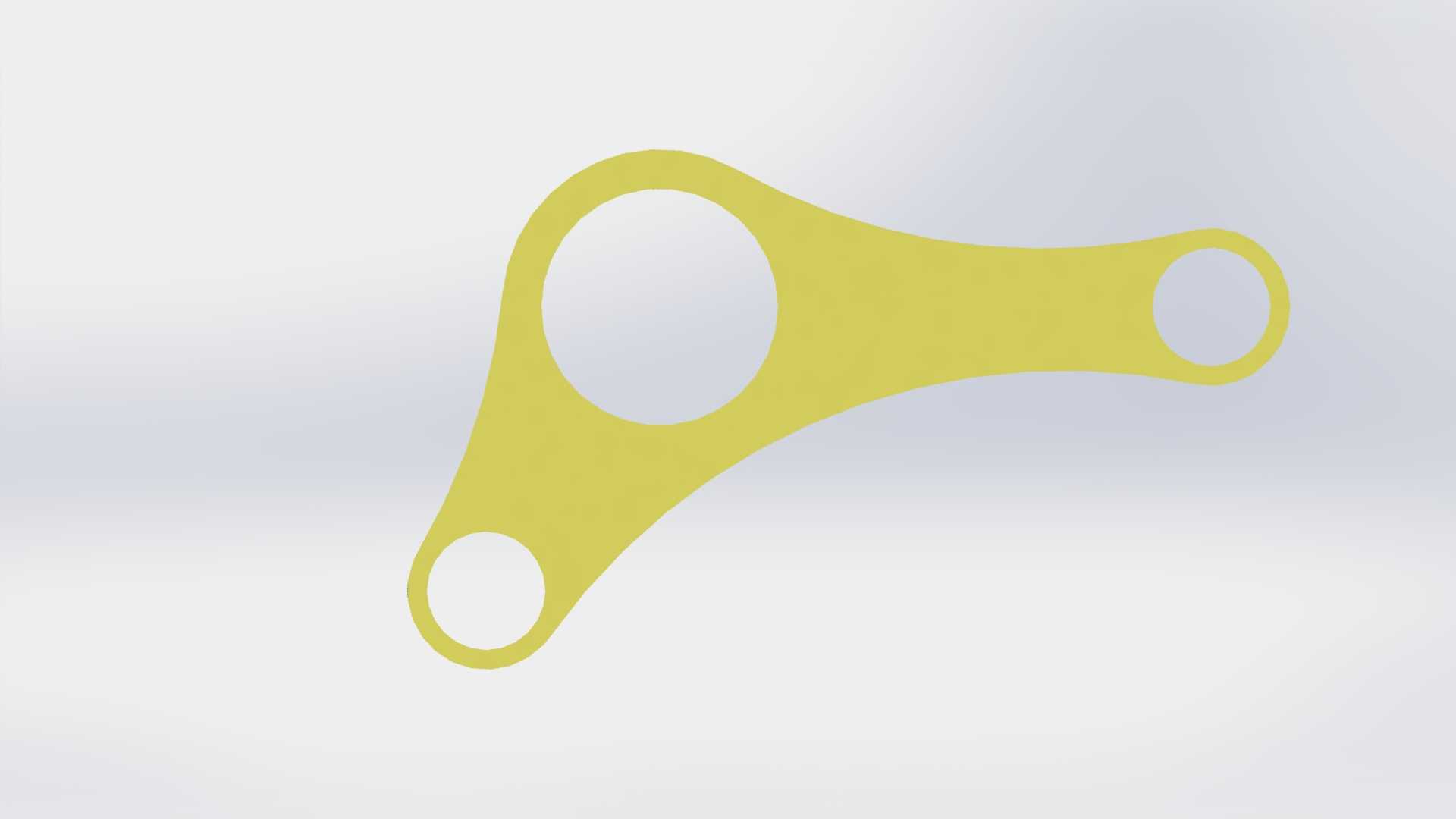

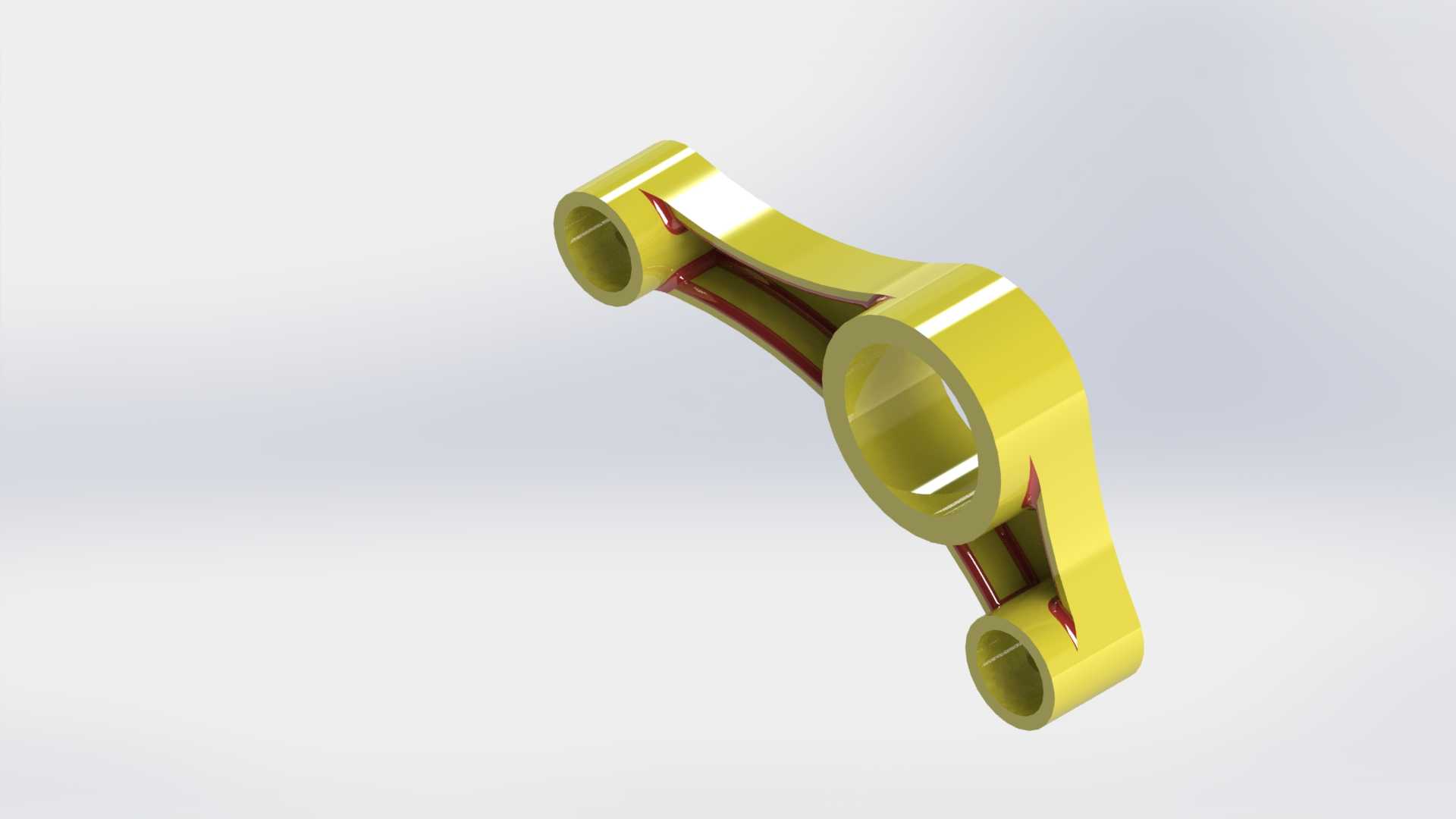

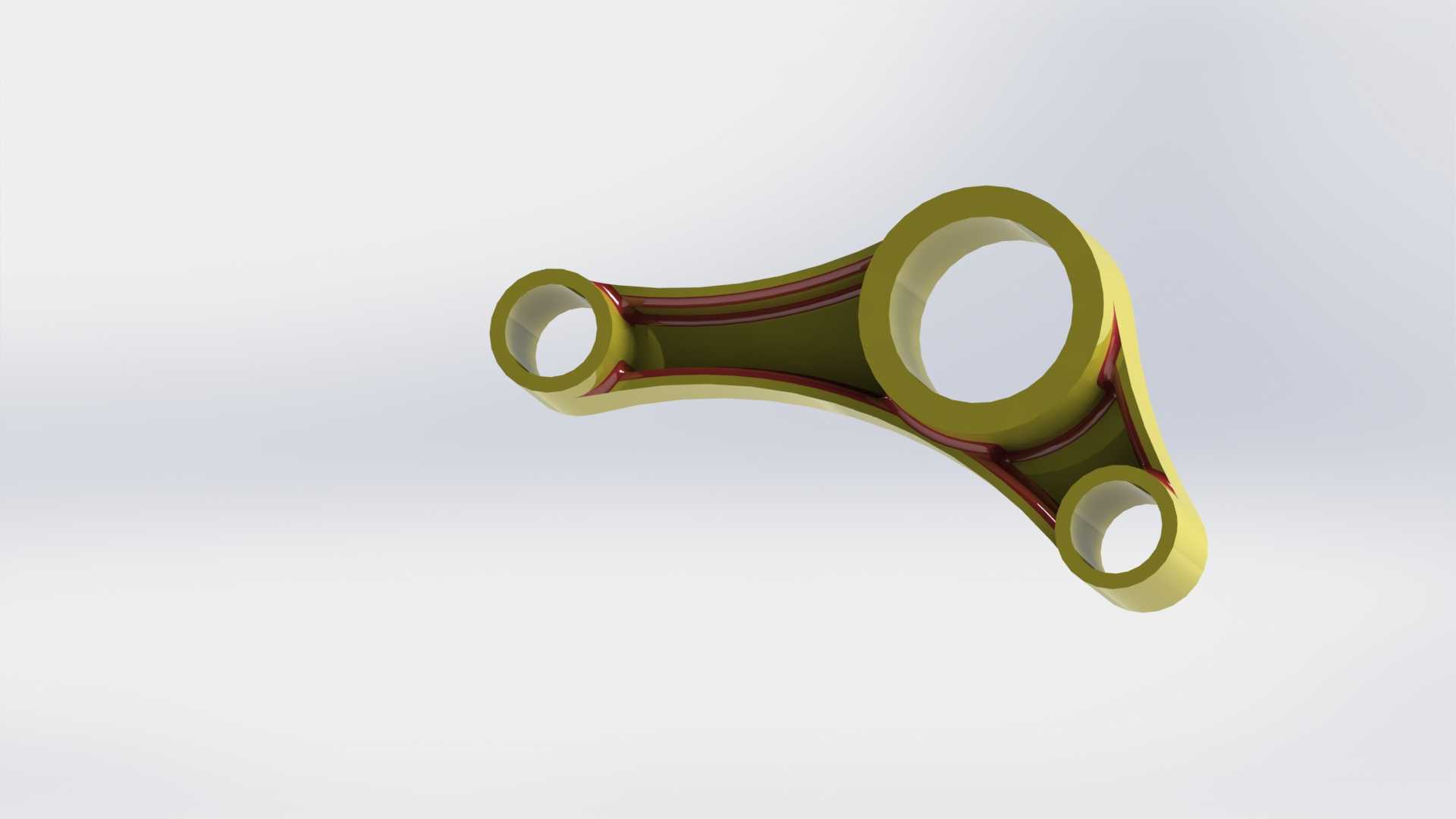

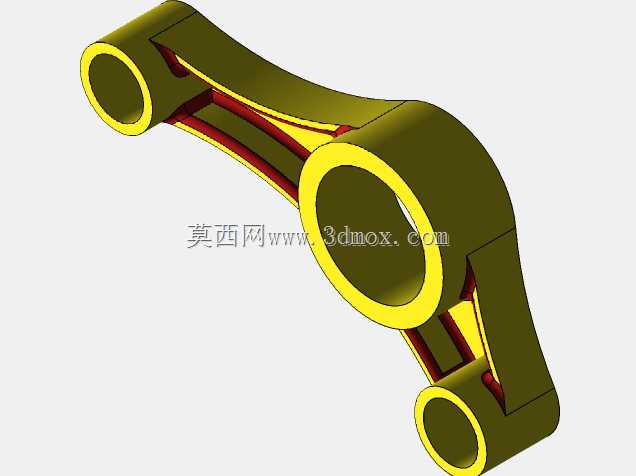

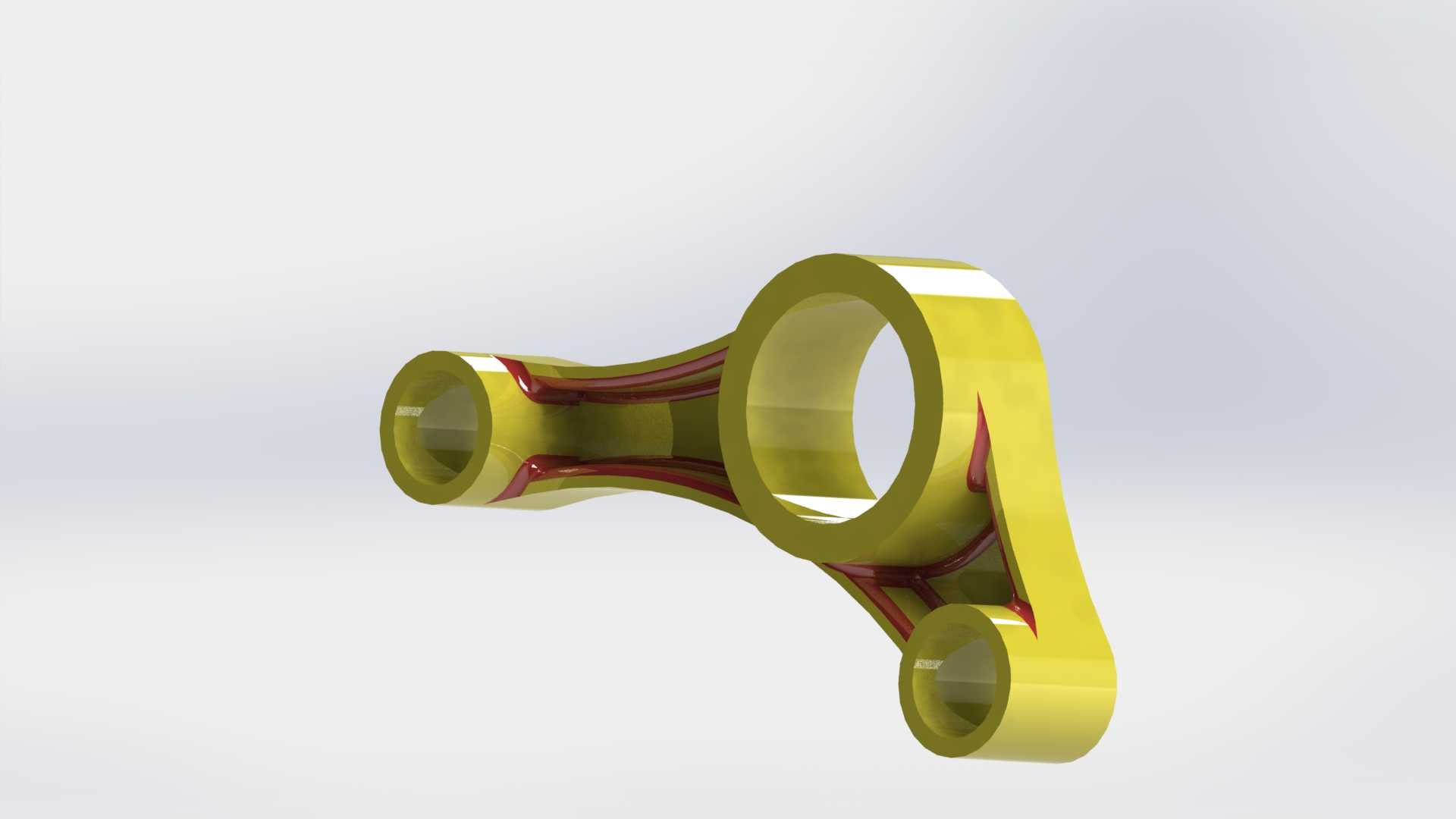

该构件属于机械传动系统中的摇臂类连接部件，主要应用于中小功率的往复式传动场景，常见于小型内燃机配气机构、轻工机械的行程切换机构、自动化生产线的工位摆转驱动单元中，承担动力传递、行程转换、多节点铰接支撑的核心作用，能够将主动件的直线往复运动或旋转摆动，按照固定传动比转化为从动端的指定角度摆转或直线位移，保障传动链路的运动精度与动力传递效率。从实际用途来看，该构件通过三个不同孔径的铰接端分别对接动力输入轴、中间支撑轴与执行端连杆，大孔径端作为主铰接支点，穿入设备基体的固定支撑轴，承担整个构件摆转过程中的径向载荷与轴向限位，两个小孔径端分别连接动力推杆与执行端连杆，在摆转过程中实现动力的分流与运动轨迹的约束，避免传动过程中出现杆件干涉、行程超差的问题。从功能特性来看，该构件采用等强度流线型结构设计，主体臂身沿受力方向做平滑过渡，在铰接孔的载荷集中区域做了加厚加强处理，臂身内部设置有减重空腔，在保障结构强度、抗疲劳性能满足10万次以上往复摆转寿命要求的前提下，尽可能降低构件自身重量，减少摆转过程中的转动惯量，降低驱动端的动力损耗，铰接孔内壁预留有轴承安装位，可适配滑动轴承或滚动轴承的压装，降低铰接位置的转动摩擦阻力，减少长期运行过程中的磨损量，延长构件的维护周期。从设计思路来看，该构件的设计首先围绕传动行程要求确定三个铰接孔的中心距参数，根据传动过程中的最大摆角确定臂身的轮廓边界，避免摆转过程中与周边的固定构件、运动杆件发生碰撞，其次根据传动链路的最大传递扭矩，核算臂身截面的抗弯、抗扭强度，确定臂身的壁厚与加强结构的分布，最后结合加工工艺要求，对所有棱边做圆角过渡处理，减少应力集中点，同时适配铸造或粉末冶金的成型工艺要求，降低批量生产的加工难度与制造成本。从外形尺寸与安装边界来看，该构件主铰接孔的孔径适配常规直径的支撑轴，两个副铰接孔的孔径适配对应规格的连杆销轴，整体摆转半径控制在紧凑的尺寸范围内，安装时仅需保障主支撑轴的固定垂直度，两个副铰接端的销轴轴向预留足够的窜动间隙，即可满足运行要求，不需要额外的调整垫片或补偿结构，安装维护便捷，能够适配多数同规格的中小功率传动场景的改装替换需求。
