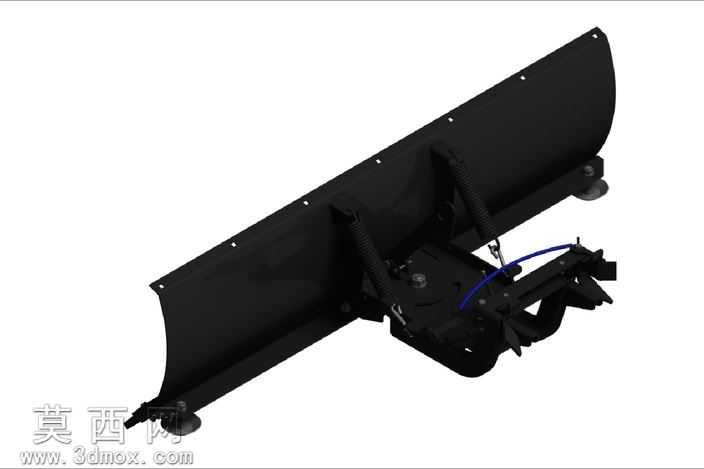

量产型正视结构推雪铲装置三维设计

本三维模型为已投入量产应用的正视结构推雪铲装置，整体建模过程严格遵循实际生产的尺寸公差与装配逻辑，在三维建模阶段首先完成主体弧形铲板的曲面构建，通过曲率连续的曲面放样保证铲板的导雪弧度符合积雪推送的力学要求，铲板边缘预留的安装孔位完全匹配实际量产的耐磨铲刃安装标准，孔位间距、孔径参数均经过实际装配验证。模型完整还原了推雪铲的挂接连接机构，包含快装式连接架、角度调节弹簧组件、液压管路固定结构、支撑滚轮组件等全部细节，所有铰接位置的转动副均按照实际运动关系设置装配约束，可直观模拟推雪铲作业时的角度自适应调整过程。材质渲染阶段针对不同部件做了区分处理，主体铲板采用哑光黑色耐磨钢材材质表现，表面添加细微的喷砂纹理还原真实金属质感，弹簧部件做了发黑处理的金属质感渲染，液压管路采用深蓝色橡胶材质表现，连接销轴、滚轮轴等部件做了镀锌亮面金属的材质区分，支撑滚轮采用黑色硬质橡胶搭配金属轮毂的材质组合，整体渲染效果贴近实际量产产品的外观状态。结构设计上充分考虑实际除雪作业的工况需求，弧形铲板的曲率设计可在推雪过程中让积雪沿弧面自然向侧方导流，避免积雪在铲面堆积增加行进阻力；两侧的支撑滚轮可在作业时贴合地面，保证铲刃与地面保持恒定的作业间隙，既避免铲刃过度磨损，又能保证积雪清理的洁净度；挂接机构采用快装式结构设计，可快速适配不同的承载车辆前端接口，内置的弹簧缓冲结构可在铲板遇到路面凸起障碍时实现小幅抬升避让，避免刚性碰撞造成铲板或承载设备的结构损坏。建模过程中对所有钣金件做了壁厚参数设置，完全匹配实际钣金冲压加工的工艺要求，焊接位置的结构预留、螺栓连接的孔位间隙均符合机械加工的装配规范，整个模型无结构干涉，可直接用于生产指导、作业模拟演示或改装方案验证。
