涡轮喷嘴环半剖结构三维设计作品

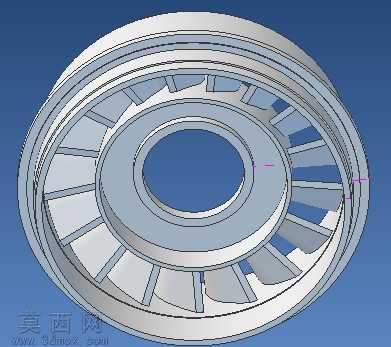

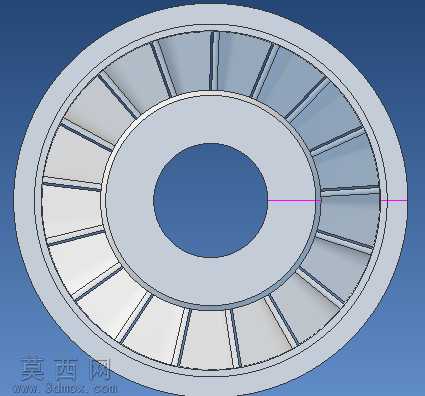

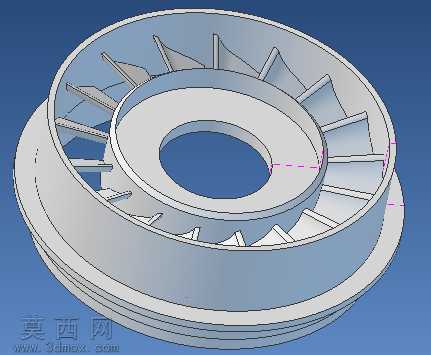

本作品为涡轮配套喷嘴环的半剖展示三维模型，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证叶片型面、流道轮廓的尺寸精度，通过草图驱动、特征阵列的方式完成周向均匀分布的导流叶片构建，避免逐个建模带来的尺寸偏差。模型采用半剖的展示形式，将内部的环形流道、叶片安装基座、外侧定位凸缘的结构完整呈现，剖视位置经过反复调整，既能够清晰展示内部叶片的排布角度、相邻叶片间的流道宽度变化，也保留了外侧安装结构的完整形态，方便查看整体装配关系。材质设置上，主体金属结构采用高温合金材质表现，赋予哑光银灰色金属质感，对剖视切面做了差异化的色彩区分，用亮绿色标注剖切断面的轮廓边界，让内外结构的分界更加清晰直观，背景选用沉稳的深蓝色，突出模型本身的结构细节，避免背景元素干扰结构观察。结构设计层面，喷嘴环的叶片采用翼型截面设计，沿周向按照预设的出气角度倾斜排布，相邻叶片间形成渐缩形的气流通道，能够引导气流以合适的角度冲击下游涡轮叶片，内侧的环形基座与外侧的定位凸缘通过一体化建模完成连接，凸缘上预留的定位结构能够保证喷嘴环在整机装配时的同轴度要求，叶片与基座的连接处做了圆角过渡处理，既符合实际加工的工艺要求，也能够降低工作状态下的应力集中问题。设计过程中重点考量了气流在流道内的流动平顺性，反复调整叶片的安装角与叶型曲率，减少气流在通道内的涡流损失，半剖的呈现方式也方便设计人员快速核对内部流道的截面尺寸，验证叶片排布的均匀性，为后续的性能仿真、结构优化以及加工制造提供精准的三维数模参考，模型的所有特征均保留可编辑参数，方便后续根据不同的工况需求调整叶片数量、流道宽度以及整体尺寸参数。
