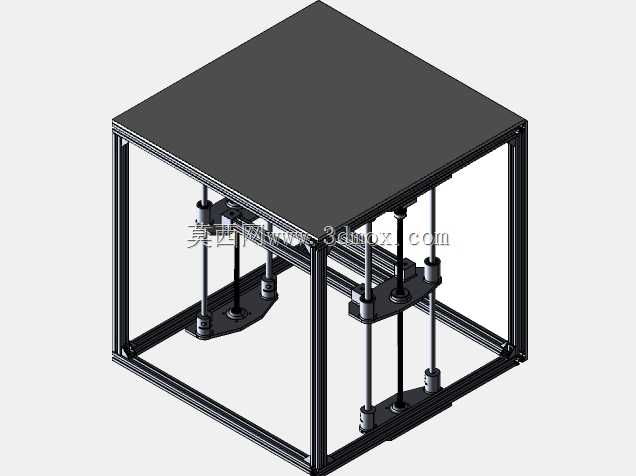

铝型材框架式双步进驱动三轴运动机构

该结构是面向桌面级增材制造场景开发的核心运动承载机构，主要应用于小型熔融沉积成型设备的主体搭建，也可经过小幅参数调整适配小型点胶、桌面级激光雕刻等轻载三轴运动作业场景，能够为作业端提供稳定的X/Y/Z三方向直线运动支撑，满足小尺寸工件的精密加工、成型作业需求。从实际用途来看，该结构作为设备的核心运动骨架，承担着承载成型平台、传动组件、驱动单元以及作业执行端的作用，所有运动部件的运行精度、结构稳定性都依托这套框架实现，是决定设备成型精度、运行可靠性的核心基础部分。在功能特性上，这套结构采用双步进电机分轴驱动的设计逻辑，每个运动轴独立配置步进驱动单元，能够实现各轴运动的独立控制，避免单电机联动带来的传动间隙误差，有效提升运动定位精度；框架整体采用封闭式立方框型设计，四周通过铝型材拼接形成刚性支撑结构，相比悬臂式、半开放式结构拥有更高的结构刚性，能够降低高速运动过程中的结构共振，减少运动震颤带来的精度偏差；内部的垂直传动组件采用光轴导向搭配丝杆传动的组合，既能够保证垂直方向运动的直线度，也可以通过丝杆的自锁特性避免垂直轴断电下坠，提升设备运行的安全性。设计思路上，这套结构优先考虑了组装便捷性与后期维护性，所有框架连接均采用标准铝型材连接件，无需复杂的焊接工艺即可完成组装，使用者可以根据自身的作业行程需求，灵活调整铝型材的裁切长度来改变设备的成型作业范围；内部的传动组件采用模块化安装设计，驱动电机、导向光轴、传动丝杆都设计有独立的安装定位座，后期更换易损件、调整传动间隙时无需大范围拆解框架，能够大幅降低维护难度与调试成本。从外形尺寸与安装边界来看，这套结构整体为正立方体外轮廓，框架顶部预留了执行端安装的平整安装面，可以直接固定挤出机、激光头等作业执行组件；底部预留了电控组件的安装空间，能够将驱动板、电源等电控部件整合在框架内部，减少设备的整体占地空间；各轴的运动行程边界都设计有限位组件的安装位，安装时可以根据实际行程需求固定限位触发装置，避免运动超程带来的部件碰撞损坏；框架的铝型材侧面预留了标准槽位，方便后期加装外壳、料架、辅助散热组件等扩展配件，无需额外打孔破坏框架结构。
