CoreXY结构3D打印机GT2 6mm惰轮组件

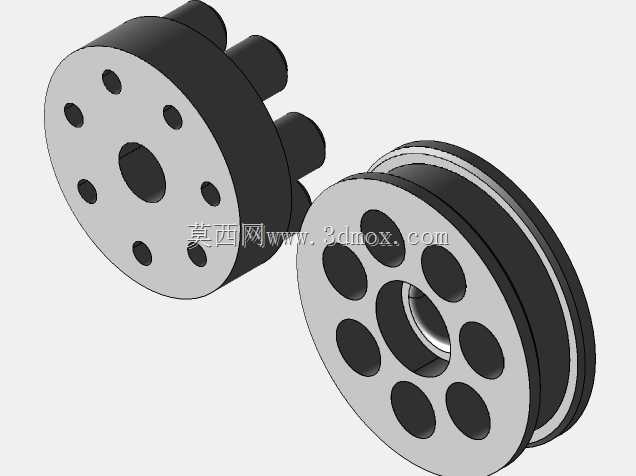

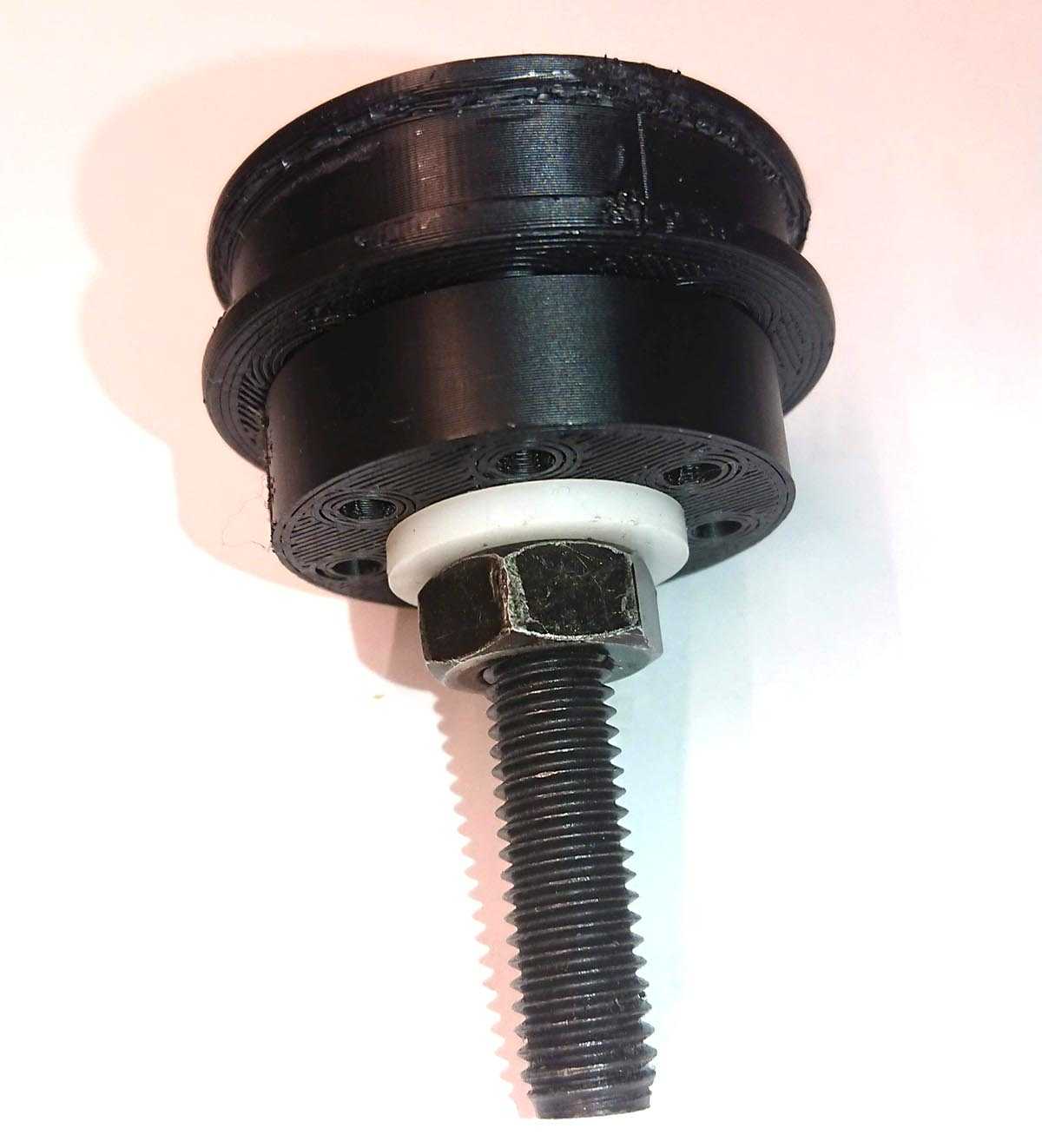

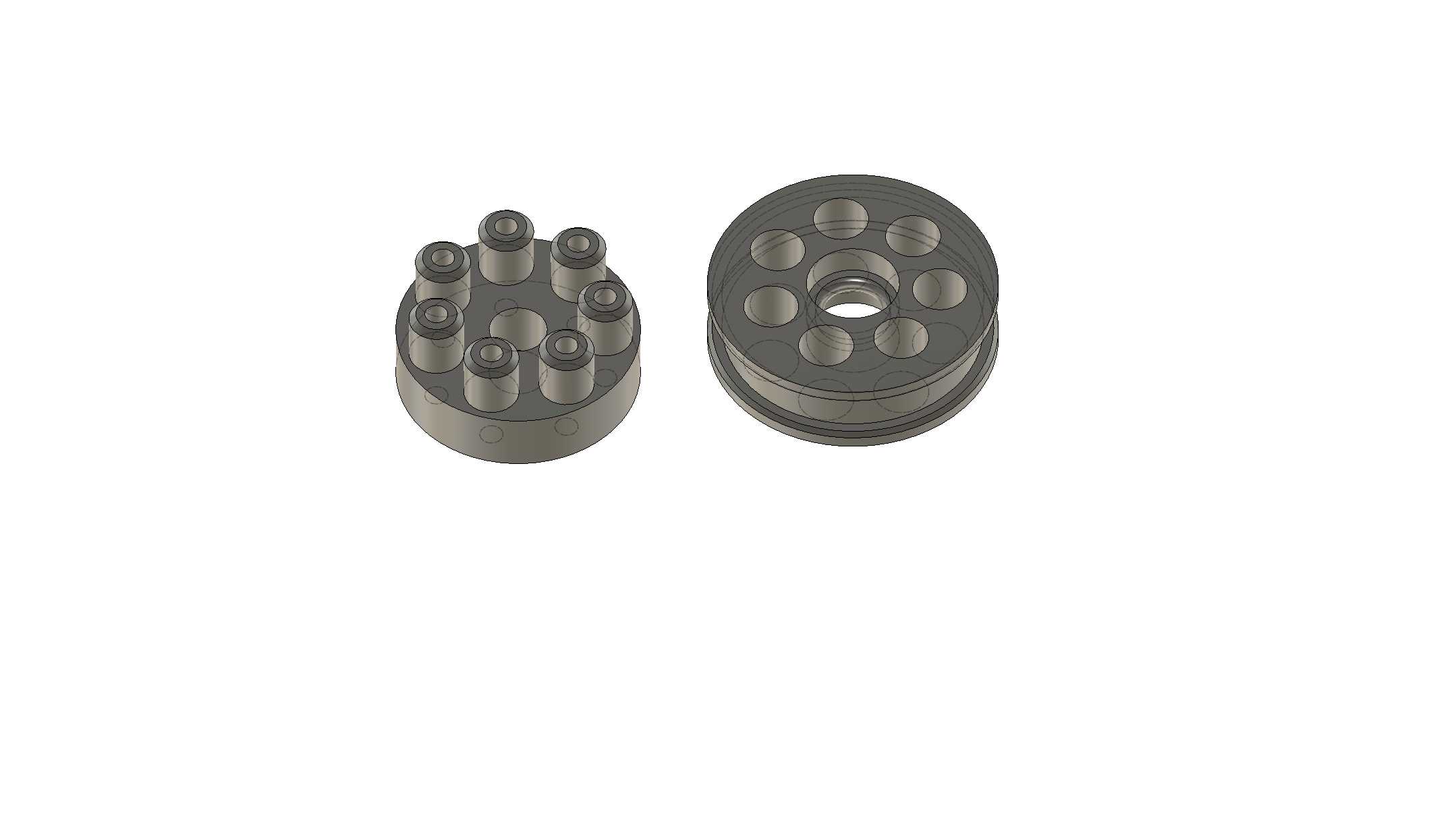

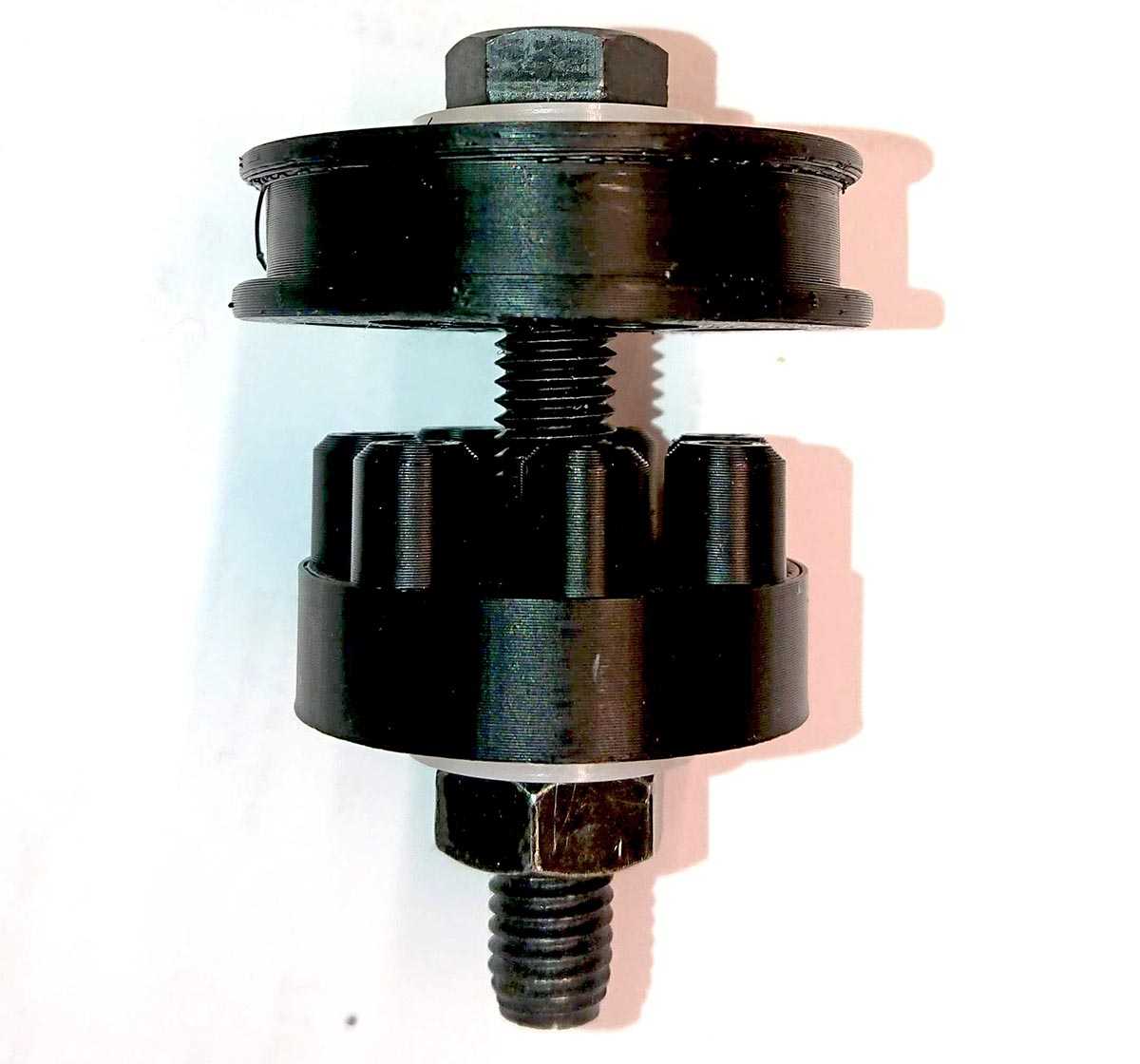

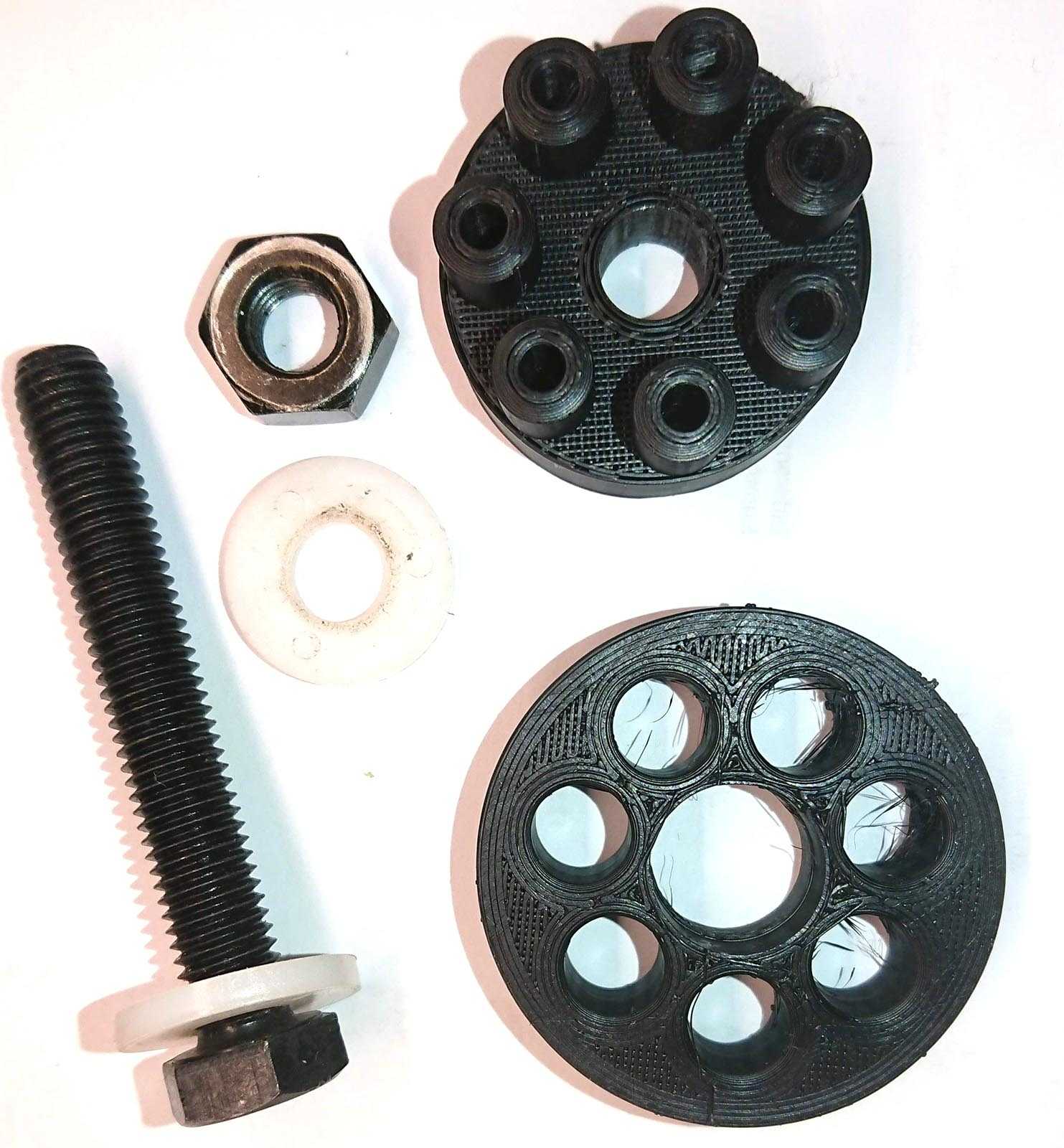

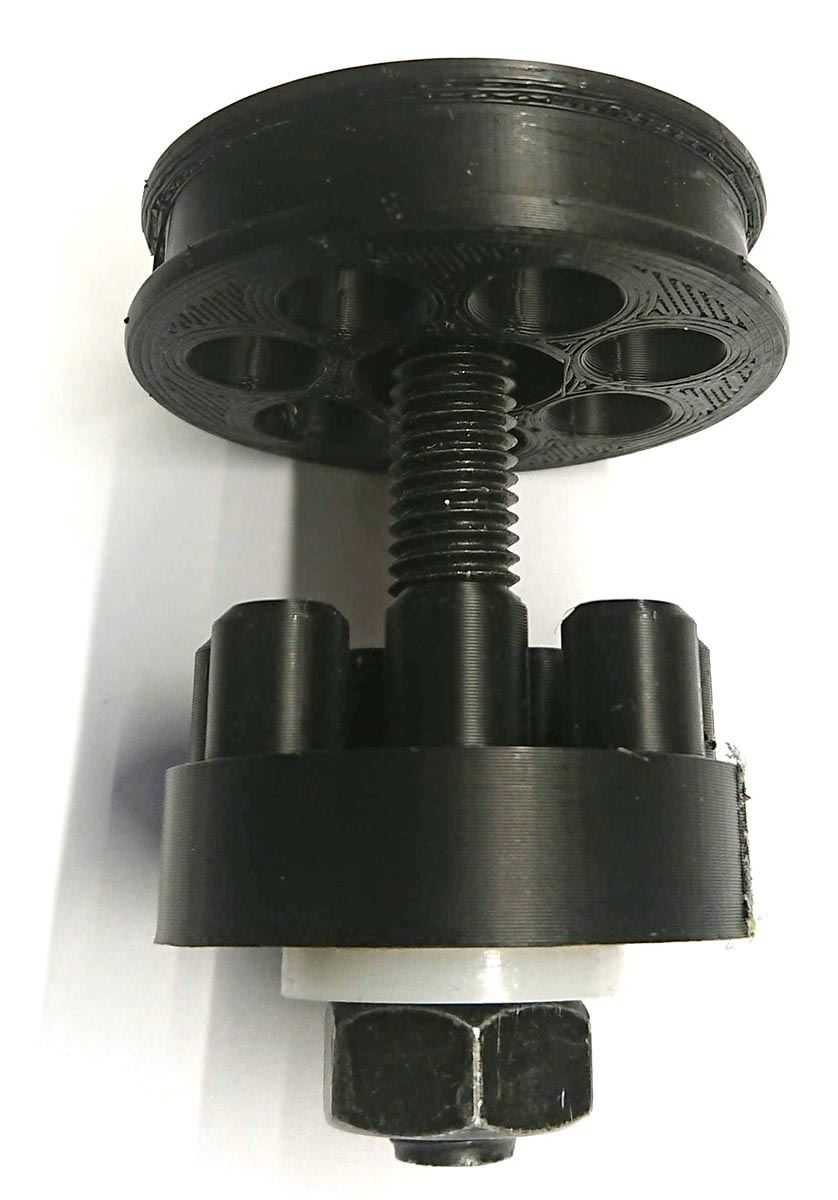

这套传动惰轮组件是面向CoreXY架构桌面级熔融沉积成型3D打印机开发的皮带张紧与导向部件，主要应用于采用GT2规格6mm宽度同步带的传动链路中，承担皮带路径换向、张紧力维持、传动间隙消除的核心作用，能够有效解决长距离皮带传动下的路径偏移、张力不均、高速运动抖动等常见问题，保障打印头在XY平面高速运动时的传动精度与运行平稳性。组件包含两类不同结构的惰轮安装座、配套锁紧螺栓、防松螺母、绝缘垫片以及适配的625ZZ深沟球轴承，整体设计充分考虑了桌面级3D打印机的安装空间限制与改装便利性，无需对原有设备机架进行大规模裁切或打孔改造，即可完成加装或替换。设计过程中针对CoreXY结构皮带交叉换向的特殊路径需求，优化了惰轮的安装孔位布局，多组均匀分布的安装孔位支持不同角度的皮带走向调整，用户可根据自身机架的实际布线需求选择对应孔位固定，灵活适配不同尺寸规格的CoreXY机型。其中带镂空减重结构的大直径惰轮座能够有效降低转动惯量，减少高速往复运动时的惯性冲击，轮座表面做了网格状加强筋设计，在控制整体重量的同时保障了结构刚性，避免皮带长期张紧拉扯导致的轮座形变。安装边界上，整套组件采用标准M10规格螺栓作为核心锁紧轴，配合平垫与防松螺母将轴承与轮座牢牢夹持固定，用户也可根据实际安装需求，采用4mm规格的销钉或钢柱进行额外的辅助加固，进一步提升高负载高速运动下的连接可靠性。轮座的中心轴承位严格适配625ZZ轴承的标准尺寸，轴承内圈与锁紧轴过渡配合，外圈与轮座轴承位过盈配合，确保转动过程无旷量、无异响，有效降低传动过程中的阻力损耗。实际使用场景中，这类惰轮组件常被用于DIY改装3D打印机的皮带路径优化，尤其是在大尺寸CoreXY机型上，长跨度的同步带容易在高速运动时产生谐振，通过合理布置这类惰轮进行分段张紧，能够显著提升皮带的固有频率，减少打印过程中的振纹，提升最终成型件的表面质量。轮座本身可采用ASA耗材进行打印制作，设置250摄氏度喷头温度、百分百填充密度即可获得足够的结构强度，即便在打印机腔体内长期处于较高温度环境下，也不会出现软化形变的问题，能够长期稳定维持皮带张紧力，减少日常使用中的张紧调试频率。垫片的设置能够避免金属螺母与塑料轮座直接接触，分散锁紧时的压力，防止塑料件被压裂，同时也能在一定程度上起到绝缘作用，避免可能的电路接触风险。
