适配10mm软管的3D打印手动控水阀

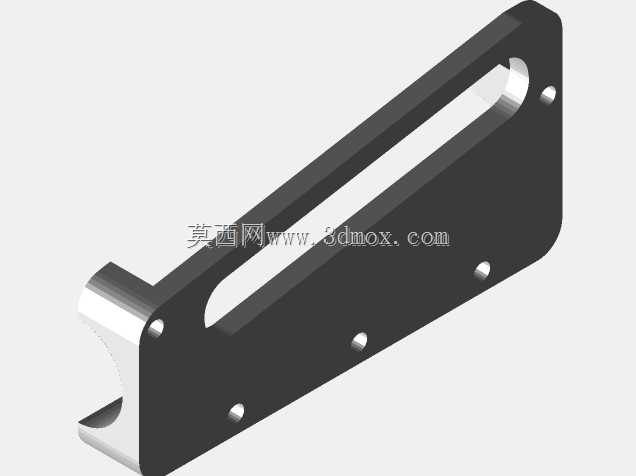

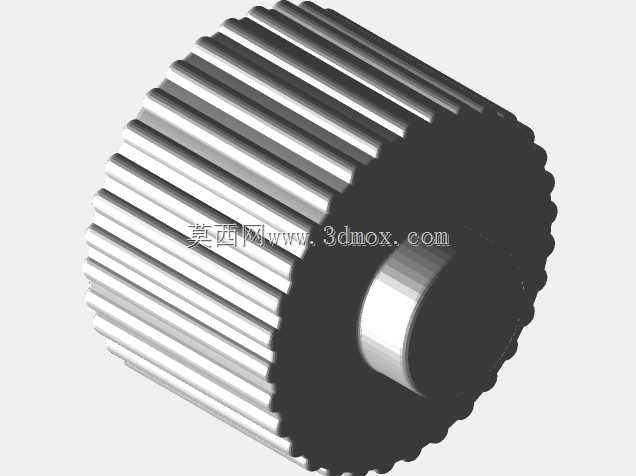

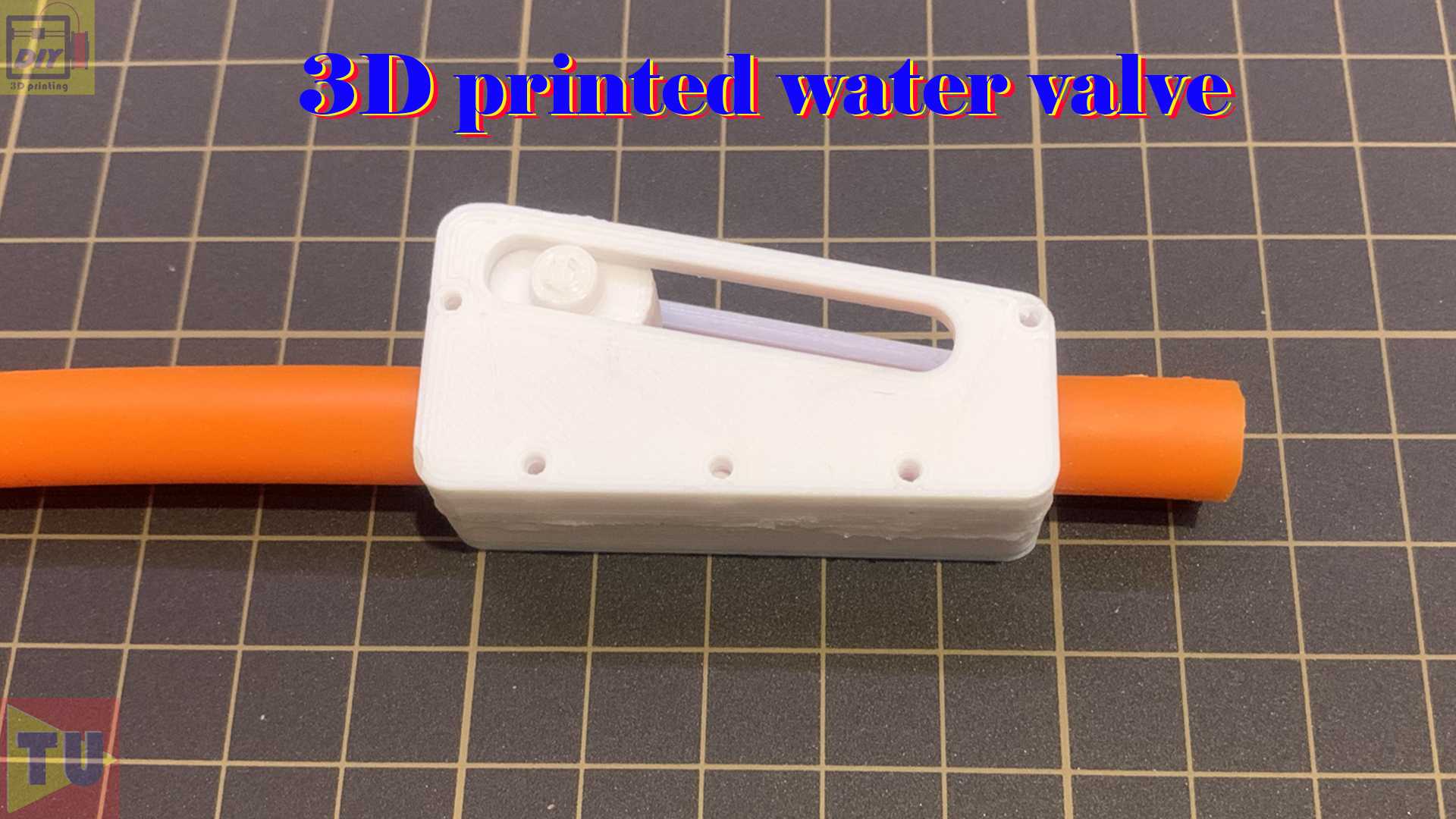

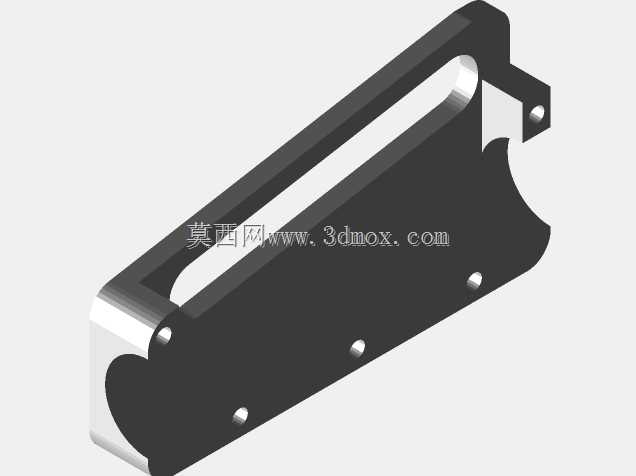

这款手动控水阀主要面向小口径软管流体输送场景设计，可广泛应用于家用园艺浇灌、小型水族箱管路调控、桌面实验台流体输送、小型水培种植系统供液调节等低压输水场景，用来精准控制管路内的液体通断与流量大小，替代传统管路中需要额外适配接头的小型金属阀门，降低小流量输水场景的配件改造成本。产品核心功能为通过手动拨动外置拨片，带动阀体内的滚轮结构挤压穿装在阀体内的软管，通过改变软管的通流截面积实现流量调节，当滚轮移动到极限位置时可完全截断管路水流，操作时无需额外工具，单指即可完成调节动作，调节过程顺滑无卡顿，可在全闭到全开区间内任意位置停留，满足不同场景下的流量需求。设计思路上采用分体式卡扣壳体结构，无需额外紧固件即可完成阀体组装，内部预留的软管穿装通道做了圆角过渡处理，避免穿管时划伤软管外壁，滚轮接触面做了圆弧适配，挤压软管时不会造成管壁局部应力集中导致的软管过早破损，壳体外部的长条形拨片槽做了限位设计，可限制滚轮的最大行程，避免调节过度导致的结构脱开。外形尺寸上整体为扁平长方体结构，壳体宽度适配常规10mm外径的软管安装，穿管通道与壳体两端面齐平，安装时无需额外预留操作空间，可直接卡装在软管的任意管段位置，不需要截断原有管路即可完成加装，阀体整体厚度控制在较低范围，可在狭小的管路排布空间内安装使用，不会与周边其他管路或设备产生干涉。壳体表面预留的多个小孔为组装定位孔，可保证上下壳体扣合时的对位精度，避免组装错位导致的滚轮卡滞问题，整体结构无复杂异形曲面，所有壁厚均匀，适配主流FDM3D打印设备的成型要求，打印完成后仅需简单去除支撑即可完成组装使用，若需要提升密封性能，可通过调整滚轮直径尺寸，增大滚轮对软管的挤压量，实现更高压力下的管路截断需求，适配不同壁厚的软管使用场景。
