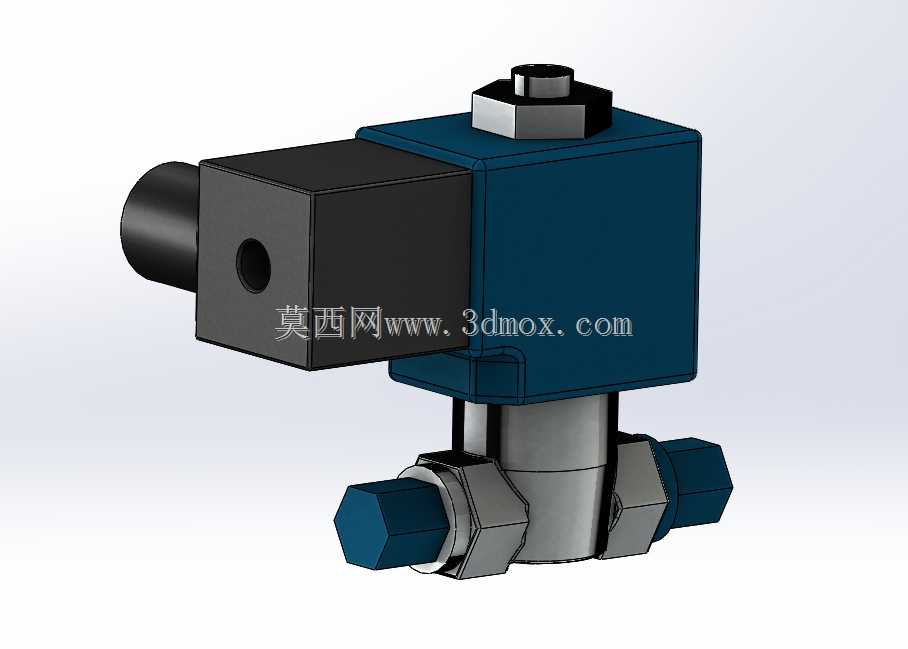

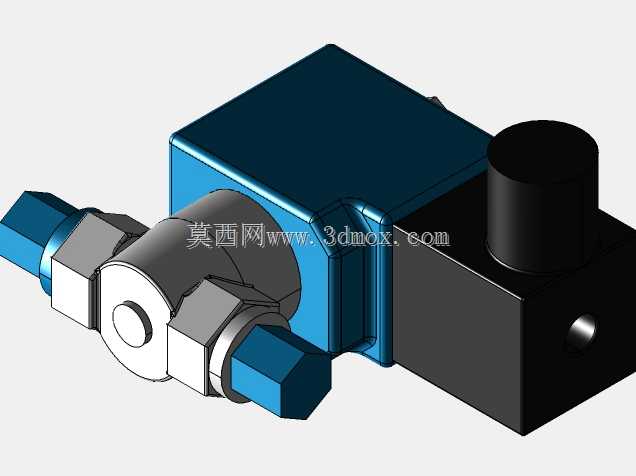

直动式电磁控制流体通断Tork阀结构

这款Tork阀属于直动式电磁控制阀，主要应用在小通径低压流体管路的通断控制场景中，常见于小型气动控制回路、实验室流体输送管路、小型液压辅助回路、家用净水设备管路、小型制冷系统冷媒通断控制等场景，承担管路介质的自动通断切换功能，无需人工手动操作，可通过电信号实现远程控制，适配自动化程度较高的小型流体控制系统。该阀的核心功能是通过电磁线圈得电产生的电磁吸力，驱动内部阀芯动作，改变阀内流道的连通状态，失电时依靠内部复位弹簧带动阀芯回归初始位，实现管路的通断切换，响应速度快，动作可靠，适合频繁通断的工作工况。从设计思路来看，这款阀采用上部电磁驱动单元与下部阀体单元分体组合的结构，上部电磁驱动部分做了方形壳体设计，既方便电磁线圈的封装固定，也预留了足够的散热空间，侧面的接线端做了凸起式防护结构，避免接线部位受外力磕碰损坏，顶部的锁紧螺母结构用于调整电磁芯的初始行程，保证阀芯动作的行程精度。下部阀体采用直通式双外螺纹接口设计，两端的六角接头结构方便安装时使用扳手拧紧，无需额外设计夹持位，降低安装操作难度，阀体中部的金属密封结构保证了介质不会从驱动单元与阀体的连接部位泄漏，整体结构紧凑，没有多余的外凸结构，能在狭小的安装空间内完成布置。从安装边界来看，这款阀的整体外形方正，安装时仅需预留两端管路的连接空间，以及上部接线端的接线操作空间即可，不需要额外的侧向操作空间，适配安装空间局促的小型设备内部管路布置，接口采用标准管螺纹设计，可直接与同规格的管路接头连接，不需要额外加工转换接头，安装维护便捷。阀体流道采用直通式设计，介质流动阻力小，不会产生明显的压力损失，适合对管路压损有严格要求的低压小流量流体输送场景，电磁驱动部分的防护结构可适配普通工业环境下的使用需求，避免日常粉尘、少量溅水对线圈部分造成损坏，整体结构兼顾了功能可靠性与安装便捷性，能满足多数小型流体控制系统的自动通断控制需求。
