长条圆角端边限位挡块结构设计

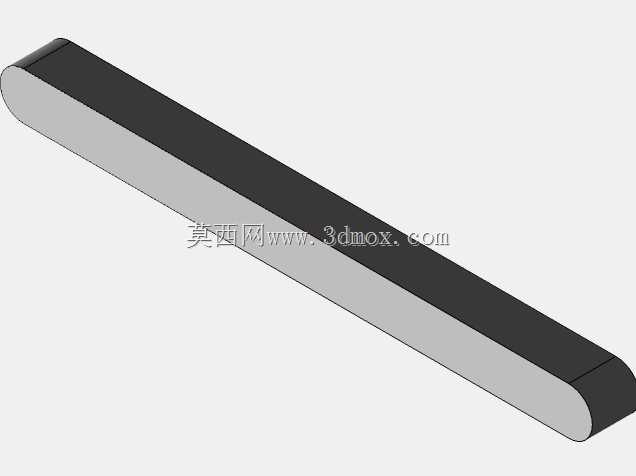

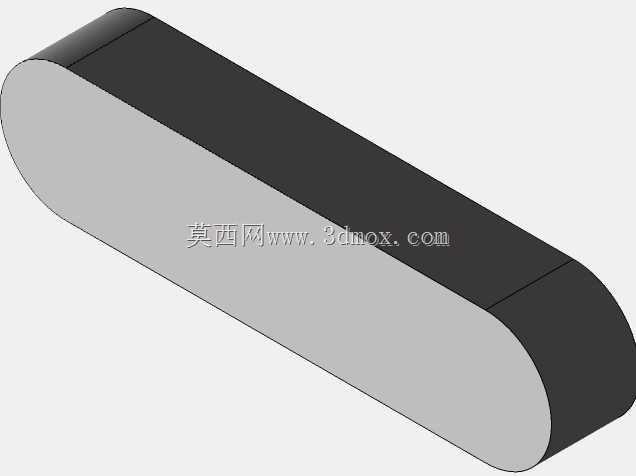

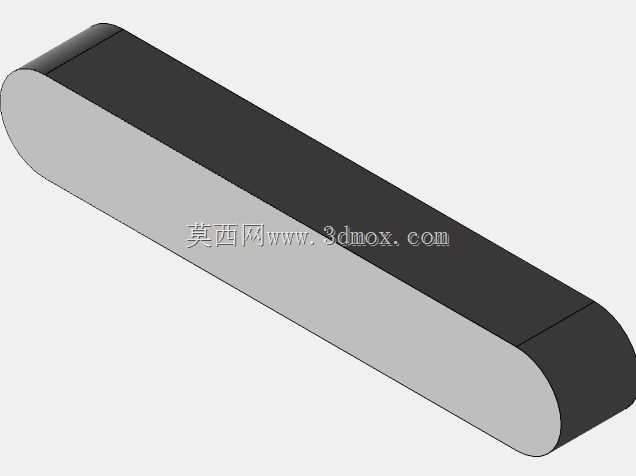

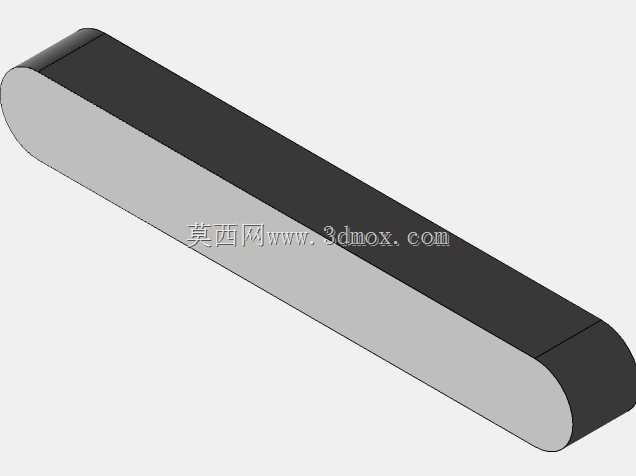

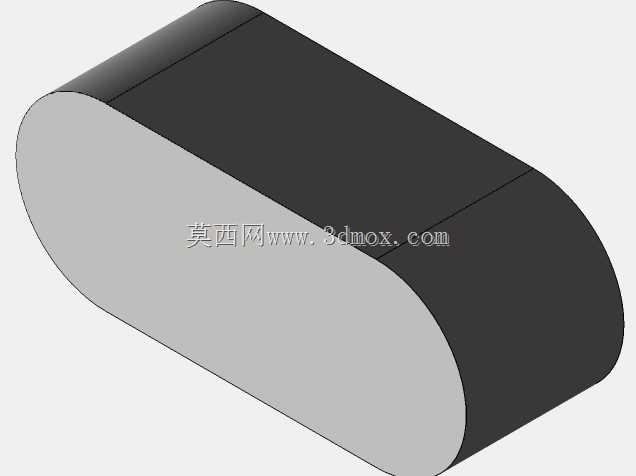

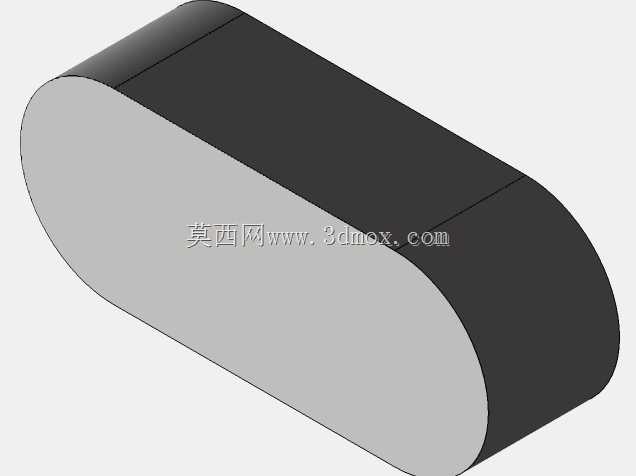

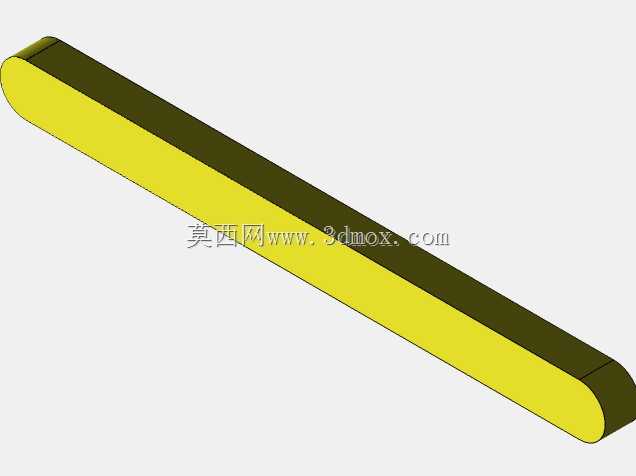

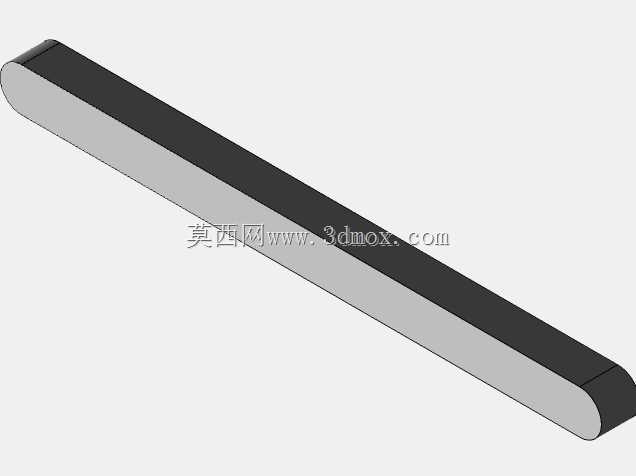

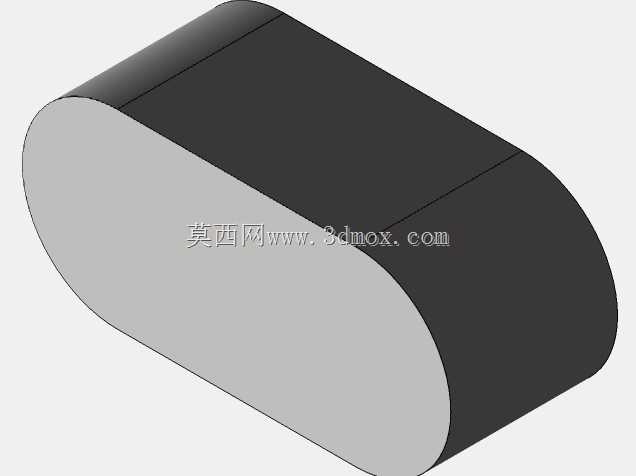

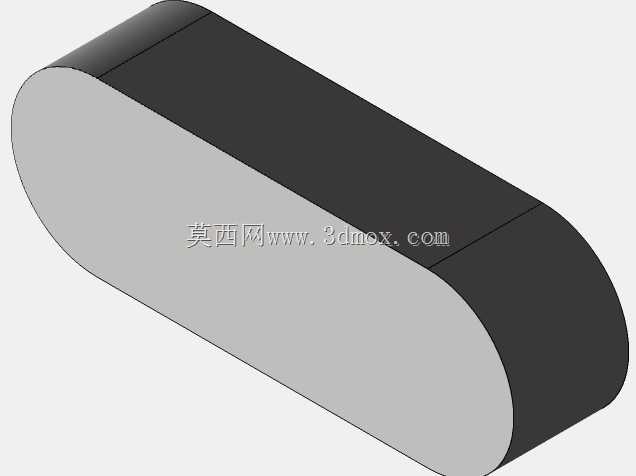

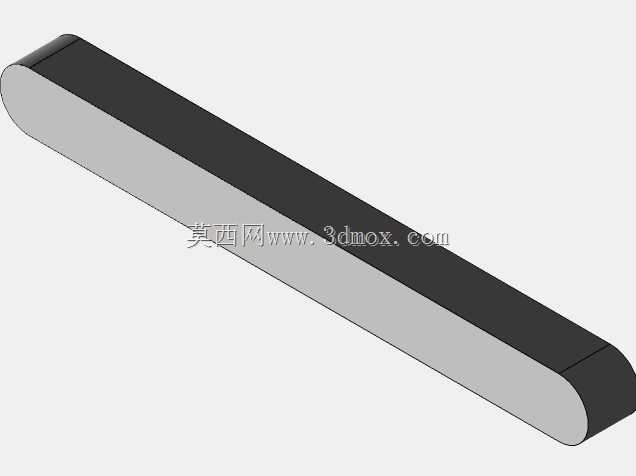

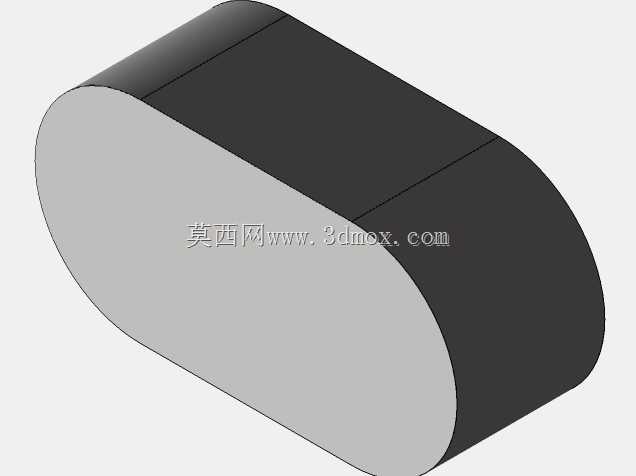

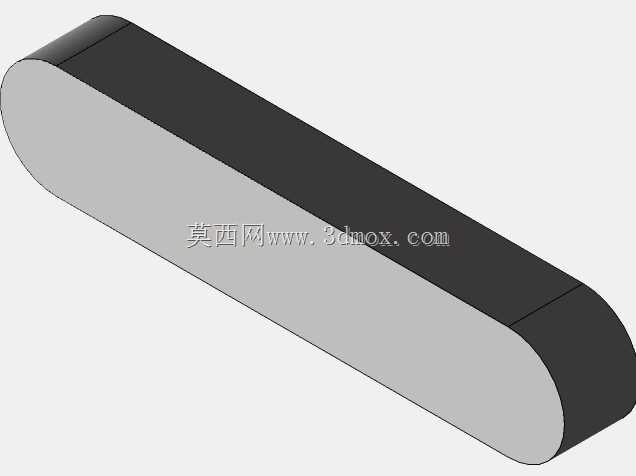

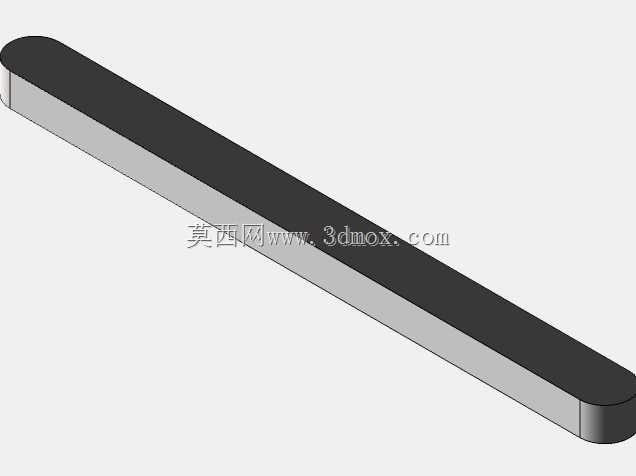

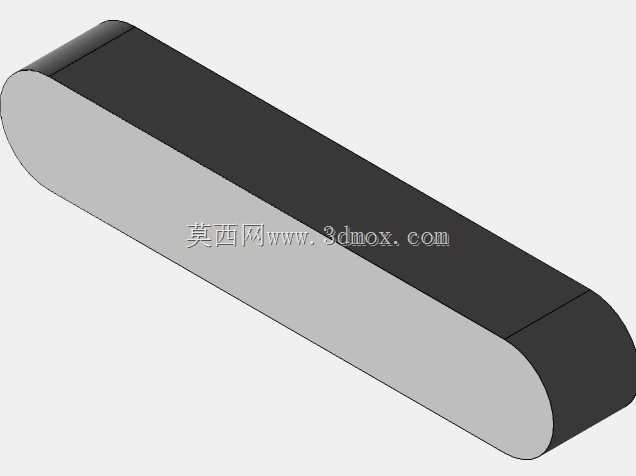

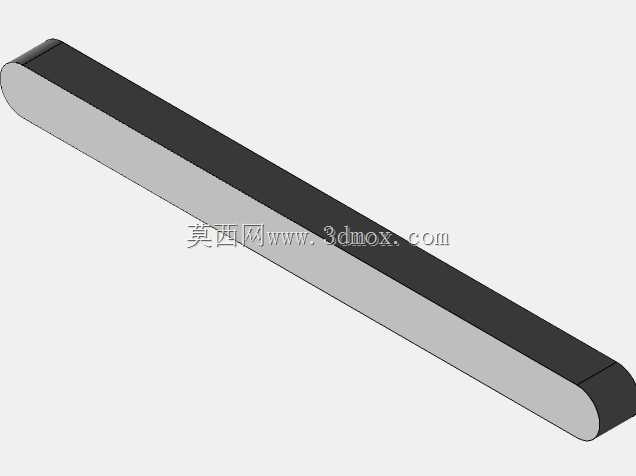

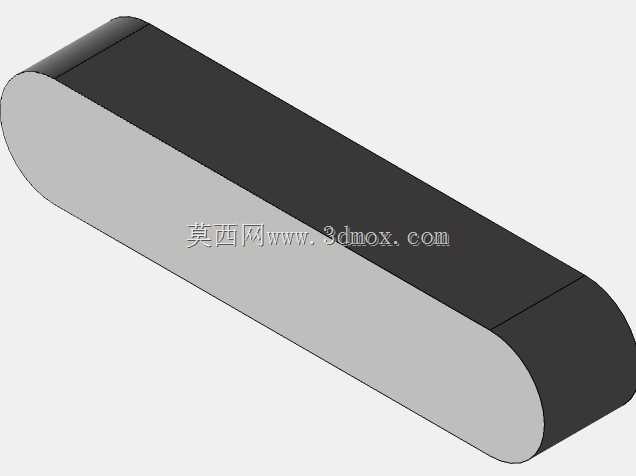

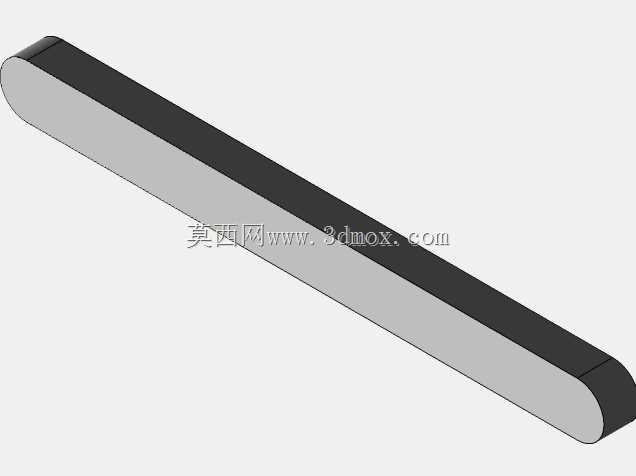

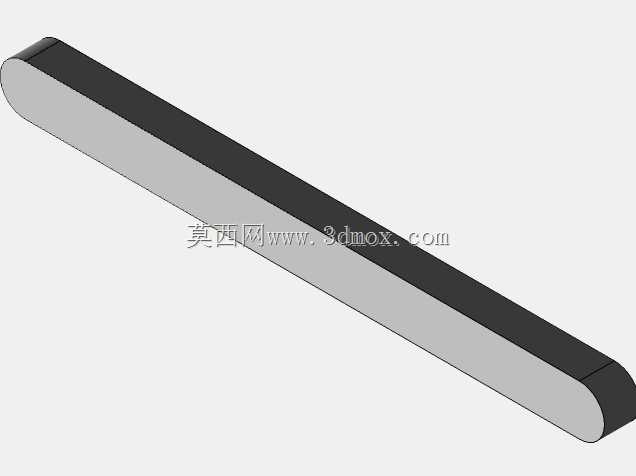

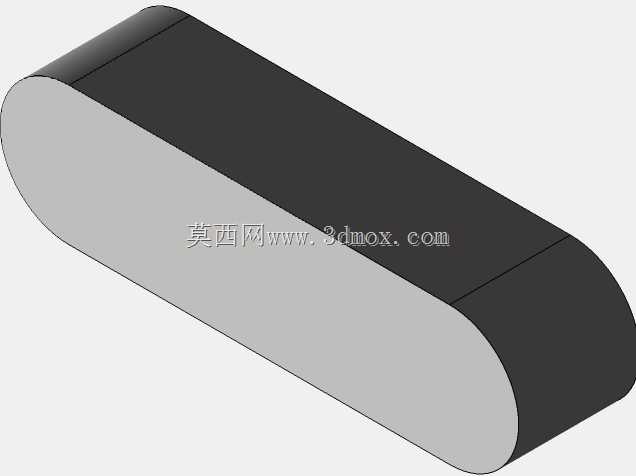

这款长条圆角端头的限位挡块，是工业装配场景中十分常用的接触式限位构件，主要应用在生产线输送线侧边限位、工装夹具定位挡边、抽屉滑轨行程限位、设备门板开合限位、物料托盘导向挡边等场景中，能够在构件运动到预设位置时提供刚性阻挡，避免运动部件超出行程范围出现碰撞、脱轨、错位等问题，也可作为轻型承载结构的支撑垫条使用，适配轻工制造、电子装配、仓储物流、家具五金等多个领域的安装需求。从功能特性来看，该挡块采用长条形等截面主体设计，整体结构规整无多余突出结构，两个端头做了完整的半圆圆角处理，一方面能够避免尖锐直角在安装、使用过程中划伤操作人员或剐蹭相邻构件的表面涂层，另一方面圆角端头可以在运动部件接触挡块时提供平滑的导向过渡，当运动部件存在小幅位置偏差时，圆角弧面能够引导部件滑入正确的限位位置，不会出现直角卡滞的问题。主体部分采用等厚度的矩形截面设计，具备足够的抗弯曲强度，在承受常规的侧向撞击力时不会出现明显形变，能够长期保持限位位置的精度，表面做了双色分区处理，黑色的接触摩擦面具备更高的耐磨性能，长期反复接触运动部件也不会出现过度磨损导致的限位位置偏移，灰色的主体部分采用刚性更高的基材，保证整体结构的结构强度。在设计思路上，这款挡块优先考虑了安装适配性与使用安全性，整体采用对称式结构，两个端头的圆角半径与构件半宽完全一致，安装时不需要区分方向，能够降低现场安装的操作难度，也减少了备件存储的型号区分成本。主体侧面为完全平整的安装面，可以通过粘接、螺丝锁附、卡槽嵌入等多种方式完成固定，适配不同设备的安装条件，不需要额外加工复杂的安装配合结构。从安装边界来看，该挡块的整体长度远大于截面宽度与厚度，属于细长型限位构件，安装时需要保证安装基面的平整度，避免基面存在凸起导致挡块安装后出现翘曲，影响限位接触面的贴合度；安装预留空间方面，因为端头为半圆结构，不需要在安装位置的两端预留直角避让空间，能够适配端部空间局促的安装场景，相邻安装的其他构件可以贴近挡块端头布置，不会出现结构干涉。在实际使用过程中，该挡块的接触工作面保持平直，能够与被限位部件的平面形成完整的面接触，相比点接触、线接触的限位结构，受力更加均匀，不会因为局部应力过大造成构件表面压损，也能有效降低长期使用后的形变概率，适合作为中低载荷工况下的长期限位构件使用。
