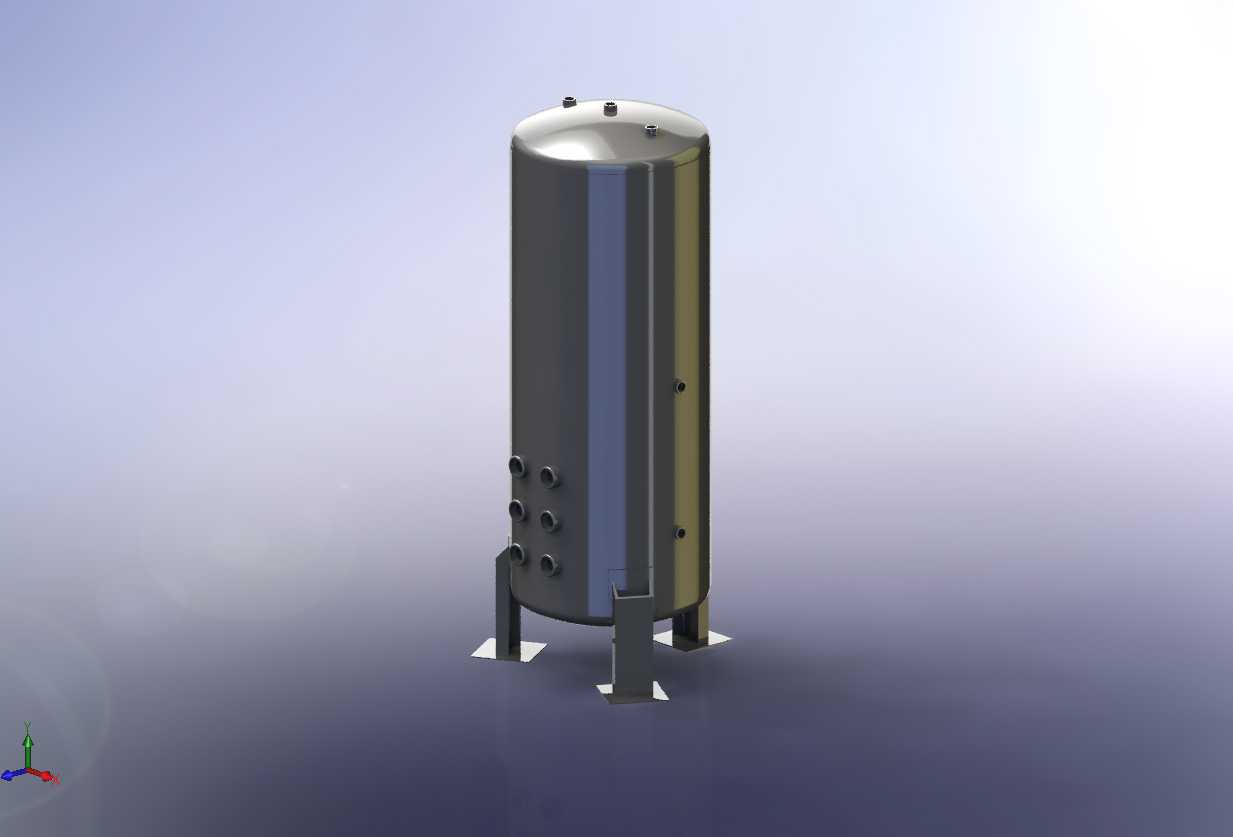

立式不锈钢承压电热水器储水罐体结构

该立式储水罐体主要应用于商用及民用大容量电热水供应场景，可适配独栋住宅、小型商用门店、员工宿舍等集中热水使用场景，作为电加热热水系统的核心储热承压部件，承担储存加热后生活热水、稳定供水压力、缓冲用水峰值波动的核心作用，能够在持续进水的工况下维持稳定的热水输出温度与水压，避免用水端出现水温骤变、水压不足的问题。罐体整体采用立式圆柱结构设计，底部配置三点式支撑脚，可直接落地安装，无需额外搭建悬挂支架，大幅降低现场安装的施工难度与结构承重要求；支撑脚底部预留安装固定孔位，可通过膨胀螺栓与混凝土地面完成刚性连接，能够承受罐体满水状态下的整体重量，同时抵消供水、加热过程中产生的轻微振动，避免长期使用后出现罐体偏移、管路接口受力渗漏的问题。罐体顶部为冲压成型的椭圆形封头结构，相比平盖结构具备更优异的承压性能，可均匀分散内部热水产生的静压力与加热过程中的热膨胀应力，封头处预留的多个接口可分别适配温度传感器、压力安全阀、排气阀等辅件的安装，实现罐内水温、水压的实时监测与超压自动泄放，从结构层面保障承压运行的安全性。罐体侧面分层布置多组管路接口，可根据实际安装需求分别对接冷水进水管、热水出水管、循环加热管路、排污管路，不同高度的接口设置可实现冷水低位进水、热水高位出水的自然分层效果，减少冷热水直接混合造成的热量损失，提升热水输出率；最低位的排污接口可在设备维护时完全排空罐内存水与沉积水垢，降低后期运维的清理难度。设计过程中充分考虑不锈钢材质的焊接加工特性，所有接口与罐体的连接位置均预留足够的焊接操作空间，避免出现焊接死角导致的焊缝腐蚀渗漏问题；罐体侧壁预留的电加热元件安装位，可适配不同功率的浸入式电加热棒，安装完成后可搭配外置电气控制箱实现水温设定、加热启停、干烧保护等功能，整体结构预留充足的电气元件布线与安装空间，无需额外改造罐体结构即可完成整套热水系统的组装。整体外形尺寸紧凑，立式结构占用地面面积极小，可适配狭小的设备间安装场景，安装边界充分预留管路连接与后期维护的操作空间，侧面与墙体预留足够间隙即可完成接口拆装、加热元件更换等日常维护操作，无需为后期运维预留超大冗余空间，大幅提升空间利用率。
