配套燃烧器的直燃式工业热水装置

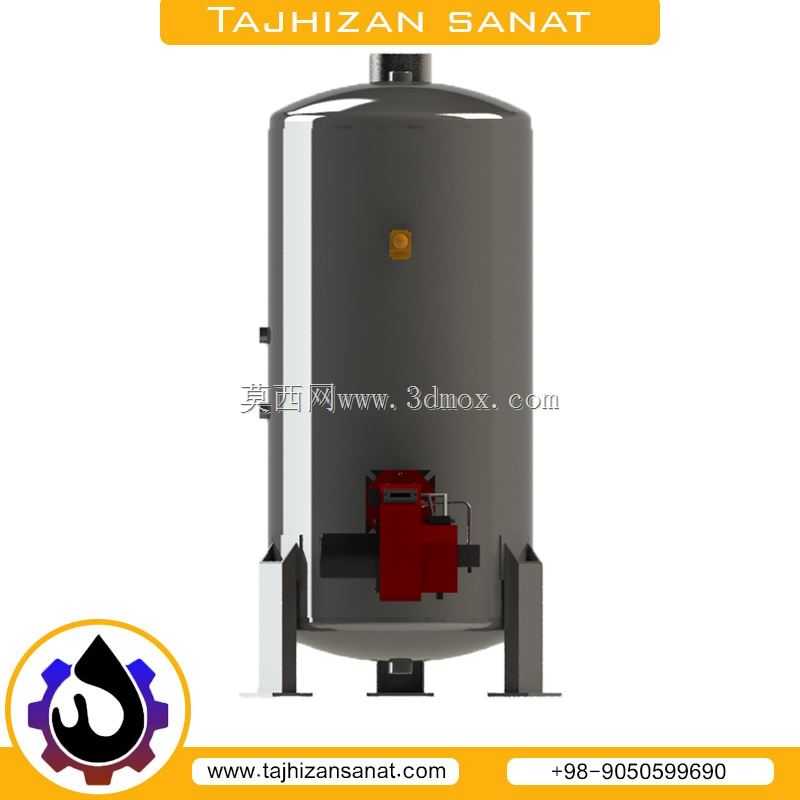

　　这款直燃式热水装置主要面向中小型工业厂区的生产热水供给、工艺循环水预热场景，也可适配商用建筑的集中采暖水加热环节，区别于间接换热的容积式水罐，它直接对接燃烧器输出的高温烟气，在罐体内完成烟气与水的热量交换，热转换路径更短，能在较短时间内将罐内储水提升至设定温度，适合用水负荷波动较大、需要快速储备热水的工况。从结构设计逻辑来看，罐体采用立式圆筒形承压结构，底部设置三个均布的支腿作为支撑，支腿与罐体下封头采用焊接连接，安装时需要在基础上预留对应地脚螺栓的固定点位，支腿高度预留了燃烧器的安装操作空间，方便日常对燃烧器进行检修、喷嘴清理以及管路对接。罐体顶部设置的管口为热水出口或者排气口，侧下方靠近燃烧器安装位的区域预留了冷水进水、排污、

　　温度检测的接口位置，建模时已经按照管路对接的常规要求预留了法兰连接的操作空间，避免后续管路安装时出现干涉。设计时明确要求内部换热管路采用st35.8材质的管材，这种材质的无缝钢管具备良好的耐高温与承压性能，能够长期承受燃烧侧的高温冲刷以及水侧的压力波动，管路在罐内的排布采用顺流换热的走向，让高温烟气从下往上流动的过程中，与罐内自上而下的水流充分接触，减少换热死区，提升整体换热效率。罐体侧面的液位与温度检测接口的位置，是按照日常操作的巡检高度设置的，不需要登高就能完成参数读取，符合工业设备的操作安全规范。燃烧器采用侧装式对接结构，与罐体的连接位设置了耐火隔热层的安装空间，建模时已经预留了隔热层的厚度尺寸，

　　避免高温传导到燃烧器的电控部件造成损坏。安装边界方面，罐体整体的外径尺寸需要匹配安装场地的通道宽度，支腿的分布圆直径要大于罐体直径的百分之六十，保证满水状态下的设备稳定性，设备周边需要预留不小于八百毫米的检修通道，尤其是燃烧器所在的一侧，要预留燃烧器抽拉检修的空间，顶部管口要避开厂房的横梁、管线等障碍物，方便后续的管路吊装对接。在实际选型应用中，这款设备可以根据热水用量的需求调整罐体的容积，建模时的参数化结构可以快速调整筒体高度、封头曲率，适配不同的供热负荷需求，罐体外部后续可以加装保温层，保温层的厚度预留空间也在建模时做了考虑，不会因为加装保温导致支腿、接口的位置出现尺寸偏差。
