立式承压电热储水热水罐体结构

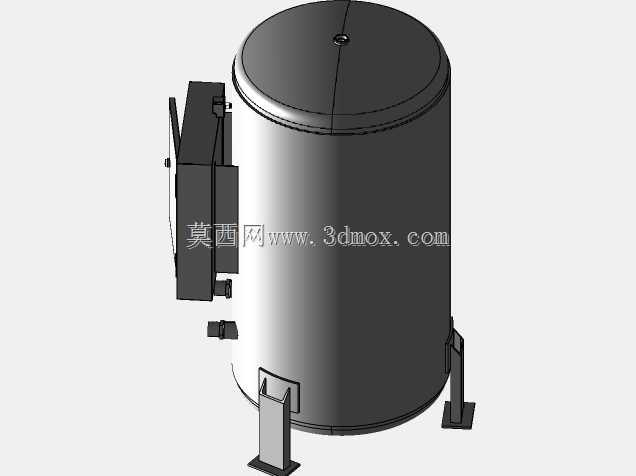

　　这款立式承压储水热水装置，主要面向商用集中供热水、小型工业工艺热水补给场景设计，可搭配电热元件完成水体加热与恒温存储，也可接入外部换热回路作为系统缓冲储热单元使用。从结构设计来看，罐体采用立式圆柱布局，底部设置三点式支撑脚架，可直接落地安装，无需额外搭建大型支撑框架，支撑脚预留了地脚螺栓固定孔位，安装时可根据现场地面平整度调整固定，适配混凝土硬化地面、钢制设备平台等多种安装基面。罐体顶部设置了排气与安全附件接口，可适配安全阀、排气阀等通用承压附件，避免罐内压力异常升高带来的安全风险；罐体下部预留了两个管路接口，可分别作为冷水进水、热水出水接口，也可根据系统回路需求调整为循环水进出口，

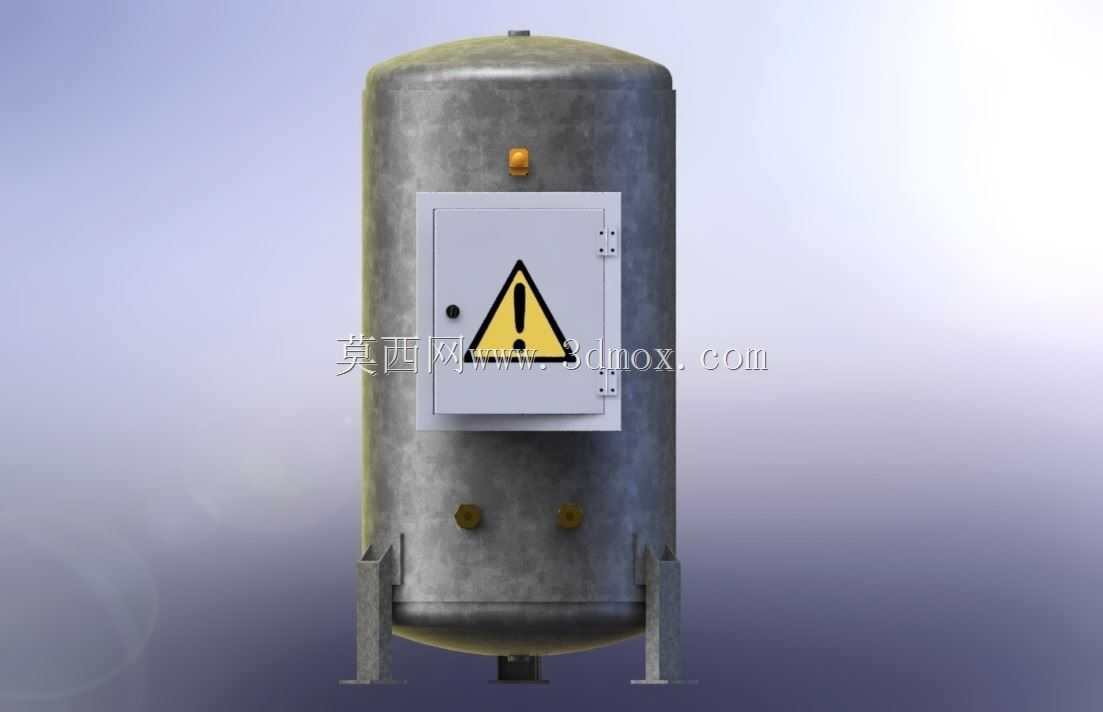

　　接口位置距离底部支撑面预留了足够的管路安装操作空间，方便现场配管时的扳手操作与保温层包覆。罐体侧面集成了电气控制箱，控制箱采用外挂式安装结构，与罐体之间预留了隔热间隙，避免罐体高温传导影响电气元件使用寿命，控制箱面板设置了警示标识，提醒运维人员断电操作，箱门采用合页加锁具的结构，可防止非专业人员随意触碰内部接线。设计过程中充分考虑了运维便利性，控制箱的安装高度距离地面处于成人站立操作的舒适区间，日常巡检时无需攀爬即可查看状态、操作开关。罐体的壁厚设计匹配常规民用与商用低压热水系统的承压要求，可满足日常储水加热的压力工况，罐体外部可根据使用场景需求附加保温层，减少储热过程中的热量损耗。从安装边界来看，该设备的立式布局占地面积较小，

　　适合安装在空间紧凑的设备间、屋面设备区，设备周边预留半米左右的运维空间即可满足日常检修、管路拆装的需求，罐体顶部预留的附件安装空间也适配常规安全配件的安装尺寸，无需额外裁剪调整。在实际应用中，这类储水罐体既可以独立作为小型电热水供应单元，为小型商铺、办公区域提供生活热水，也可以作为太阳能热水系统、空气源热泵系统的辅助储热单元，缓冲系统加热与用水高峰的流量差，保证出水温度与压力的稳定性。建模过程中还原了罐体的焊缝细节、支撑脚的折弯结构、控制箱的合页与锁具细节，可直接用于系统布局模拟、安装干涉检查，也可作为同类型储水设备结构设计的参考蓝本，帮助设计人员快速完成方案布局与结构校核，减少重复建模的工作量。
