V型带与双槽皮带轮传动结构设计

带传动是机械传动系统中应用极为广泛的动力传递形式，这套V带与皮带轮总成，主要面向中小功率的动力传递场景，常见于小型机床进给机构、农用加工设备、轻工输送设备、小型风机与水泵的动力端，能够在两轴中心距较大的工况下完成动力传输，相比齿轮传动具备更好的缓冲吸振能力，运行过程噪音更低，同时在设备遇到过载工况时，皮带会在轮槽内发生打滑，可有效保护后端动力部件与传动零件不受冲击损坏。

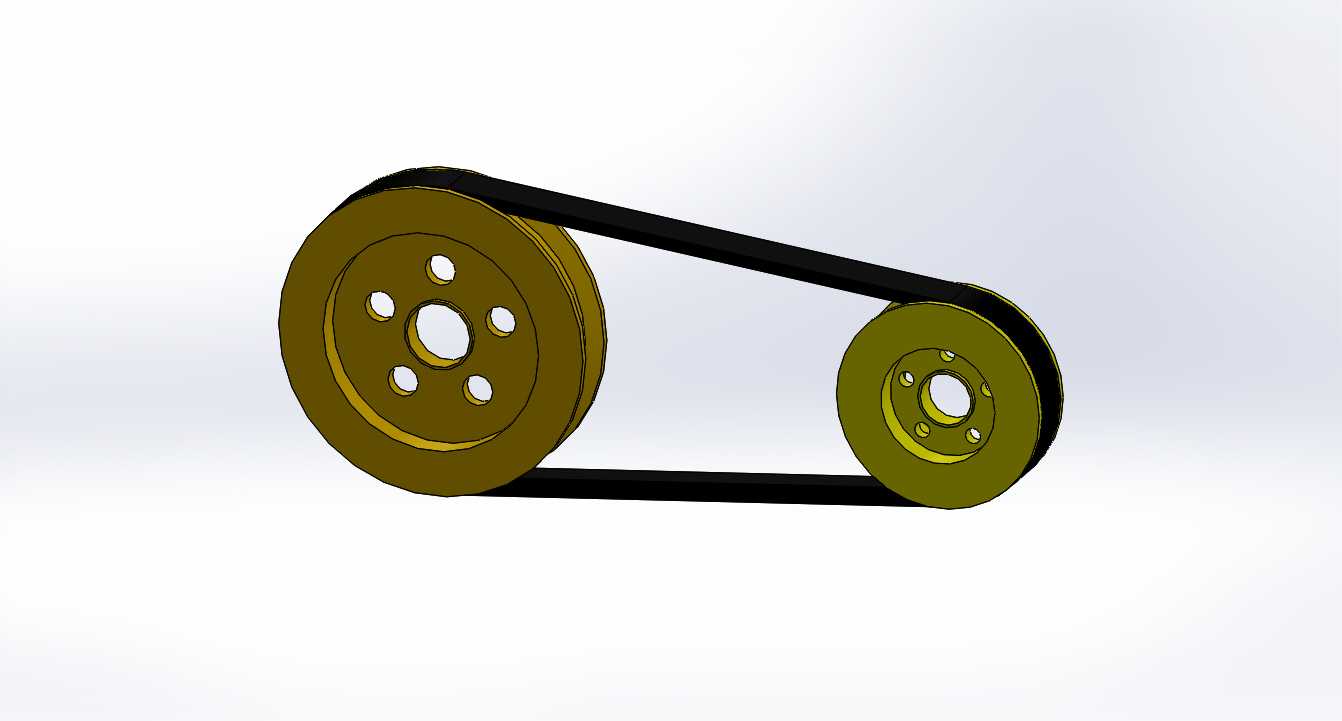

这套传动结构采用一大一小两个V型皮带轮搭配闭合环形V带的布局，大带轮为从动端结构，轮缘加工有适配标准V带的梯形槽，轮辐位置开设六个均匀分布的圆形减重孔，既能够降低带轮自身的转动惯量，减少传动过程中的无用功耗，也方便装配过程中穿过工具完成带轮与轴端的锁紧固定，带轮中心为标准通孔结构，可配合平键与传动轴完成周向固定，适配常规直径的输出轴安装需求。小带轮为主动端结构，整体直径更小，轮缘同样加工有匹配的V带槽，轮辐设置四个均匀分布的安装孔，可直接与电机输出轴端的法兰盘对接安装，省去额外的轴套连接部件，进一步压缩传动端的轴向安装空间。

设计过程中严格遵循V带传动的设计规范，首先根据传递功率、主动轮转速确定了带轮的基准直径，避免带轮直径过小导致V带弯曲应力过大、缩短使用寿命，同时核算了合理的中心距范围，既保证V带有足够的包角满足传动摩擦力需求，避免传动过程中出现打滑丢转的问题，也控制了传动结构的整体外廓尺寸，不会占用过多设备内部安装空间。两个带轮的轮槽角度与V带的楔角完全匹配，确保V带侧面与轮槽能够充分贴合，均匀传递摩擦力，减少V带的不均匀磨损。整体结构的安装边界清晰，轴向方向两个带轮的端面保持共面，避免V带运行过程中出现偏磨、掉带的问题，径向方向预留了足够的安全间隙，不会与周边的设备护罩、机架部件发生运动干涉。

实际使用过程中，这套传动结构维护简便，仅需定期检查V带的张紧程度，出现磨损老化后直接更换同规格V带即可，带轮本身采用刚性结构设计，正常工况下使用寿命极长，无需频繁维护更换，能够为设备提供稳定可靠的动力传递能力，适配多类需要中低速、平稳动力传输的机械设备场景。
