深沟球滚动轴承三维结构设计

深沟球滚动轴承是旋转机械装备中应用范围最广的基础支承部件，广泛覆盖工业电机、家用电机、汽车传动系统、机床主轴、输送设备、农机装备、通用减速机等几乎所有涉及旋转运动的机械场景，承担着降低轴系旋转摩擦阻力、约束轴系径向与轴向窜动、保证轴系回转精度的核心作用，是决定整套设备运行寿命、运转平稳性、能耗水平的关键基础零件。

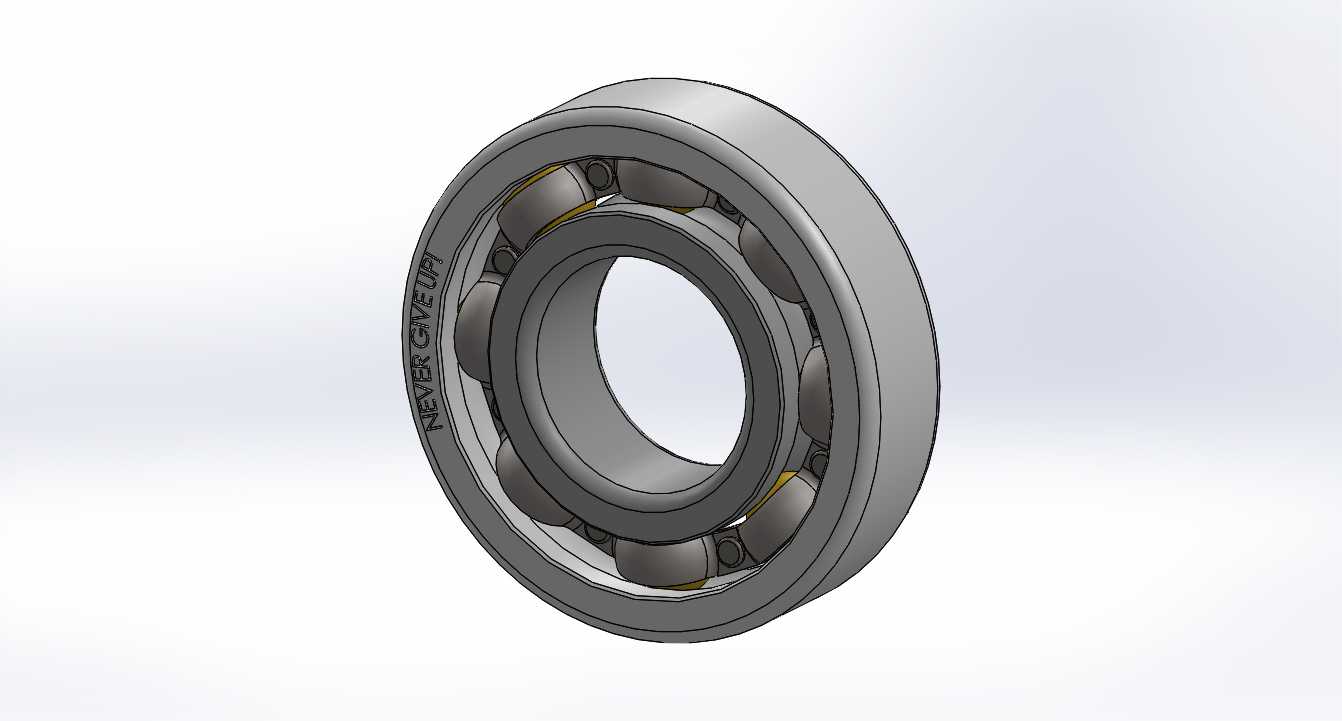

该轴承采用经典深沟球结构设计，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与旋转轴过盈配合随轴同步回转，内圈外侧加工有连续光滑的弧形滚道，滚道曲率与钢球球面曲率匹配，保证钢球滚动时接触应力均匀分布；外圈与设备轴承座孔过渡或过盈配合，作为固定支承基准，内侧同样加工对应弧形滚道，为钢球提供连续滚动的运行轨道；多颗高精度滚动钢球均匀排布在内外圈滚道之间，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低摩擦损耗与运行温升；冲压或实体保持架将所有钢球等间距分隔，避免钢球运转过程中相互碰撞、摩擦，引导钢球在滚道内平稳循环滚动，同时可储存少量润滑脂，为长期运转提供基础润滑条件。

从设计逻辑来看，该轴承的结构参数完全围绕通用支承场景的载荷特性匹配：深沟滚道的设计使其可同时承受径向载荷与一定比例的双向轴向载荷，适配多数轴系存在复合载荷的实际工况；内外圈的倒角尺寸按照通用安装标准设计，可避免压装过程中出现棱边磕碰、应力集中问题，同时适配常规的轴肩与轴承座孔挡边定位要求；轴承的宽度、内外径尺寸符合通用轴承的安装尺寸规范，可直接与同型号标准轴承互换，无需对设备安装位做额外改造。

在安装边界层面，该轴承的轴向安装空间仅需匹配自身宽度预留少量装配余量即可，径向安装尺寸需保证与轴、座孔的配合公差符合对应载荷等级的要求，安装时可采用热装或专用压装工具，避免通过滚动体传递压装力造成滚道或钢球损伤。运转过程中，密封型结构可阻挡外部粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，可在-30℃到120℃的常规工况温度区间内长期稳定运行，适配绝大多数通用工业场景的使用需求。
