三层珠式全成型歧管密封垫片结构设计

　　歧管垫片作为流体管路系统中实现接口静密封的核心零部件，广泛应用在内燃机进排气歧管、液压阀组油路接口、工业管道分支节点、空压机气路连接等场景中，其密封性能直接决定整套管路系统的运行稳定性，一旦出现密封失效，轻则引发介质泄漏造成能耗提升、介质污染，重则导致系统压力失稳引发设备故障。这款三层结构的歧管密封垫片，采用全成型珠式密封结构设计，区别于传统单层平垫片的密封逻辑，通过层间结构的弹性补偿能力适配不同工况下的密封需求。

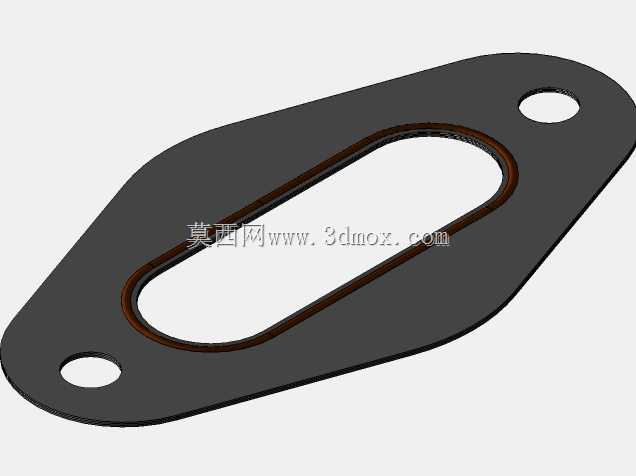

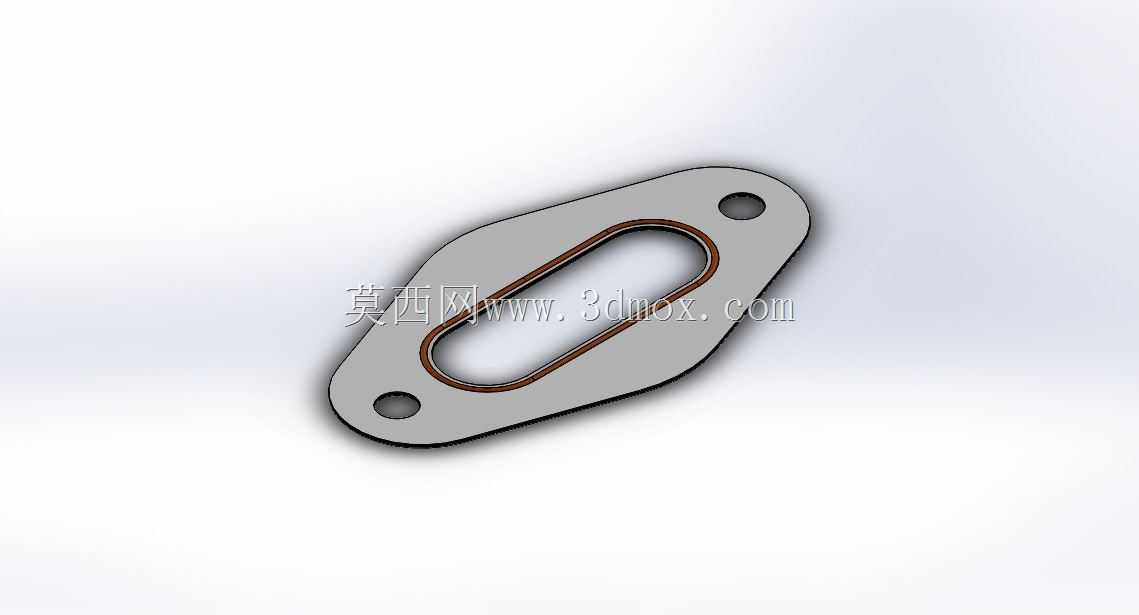

　　从实际安装边界来看，垫片整体采用异形仿形轮廓，完全匹配对应歧管接口的法兰面外形，两端预留的两个圆形安装孔位与法兰螺栓位置精准对应，安装时可直接穿过螺栓实现预定位，无需额外工装辅助对位，能有效降低现场装配的对位误差，避免因垫片偏移导致的密封面压合不均问题。中间的长圆形通孔完全适配歧管的介质流道轮廓，开孔边缘无多余凸边，不会对流道通径造成遮挡，可保证介质过流面积与设计值完全一致，避免因通径缩减引发的流阻增大、介质流速异常问题。

　　在功能特性层面，三层叠合的结构设计让垫片具备更优的压缩回弹性能，当法兰面因设备运行振动、温度交变出现微小分离或形变时，中间层的弹性变形量可补偿法兰面的间隙变化，始终保持密封面的接触压应力处于有效密封区间，相比传统单层金属或非金属平垫片，其抗振动松弛、抗温度蠕变的能力有明显提升，可适配压力波动更频繁、温差变化更大的工况。密封筋采用全周连续的珠式凸筋设计，凸筋沿流道开孔边缘整圈布置，螺栓预紧时凸筋位置会产生更高的局部压应力，在较低的整体预紧力下即可实现线接触密封效果，既可以降低对法兰螺栓预紧扭矩的要求，也能减少垫片整体的压缩形变量，避免因过度压缩导致垫片整体碎裂或永久变形失效。

　　设计过程中首先需要匹配对应歧管法兰的密封面粗糙度与平面度公差，垫片的整体厚度公差控制在±0.05mm范围内，保证压合后各位置压缩量均匀；珠式凸筋的高度根据法兰面的平面度偏差设计，通常凸筋高出垫片基体0.2-0.3mm，确保在法兰面存在微小平面度误差时，凸筋仍能完全填充密封面的微观间隙；三层结构的材质匹配也经过针对性选型，上下两层采用耐介质腐蚀的金属或非金属密封材质，中间层采用弹性补偿能力更强的材质，兼顾密封面的贴合性与长期使用的回弹性。同时垫片的外轮廓边缘做了圆角过渡处理，避免安装时边缘锐边划伤操作人员或法兰面涂层，也能减少安装过程中垫片边缘的磕碰损伤。

　　在实际选型应用时，需要确认垫片的安装孔中心距、流道开孔尺寸、整体外轮廓尺寸与对应歧管法兰完全匹配，螺栓预紧时需按照对角顺序逐步拧紧至规定扭矩，避免单侧预紧力过大导致垫片偏压失效。这类带珠式密封筋的层叠垫片，相比传统缠绕式垫片结构更紧凑，安装时无需额外的定位环，在空间受限的歧管布置场景中具备更好的适配性，可有效减少密封失效带来的设备维护成本，提升管路系统的长期运行可靠性。
