乘用车多辐条轻量化铝合金轮毂结构

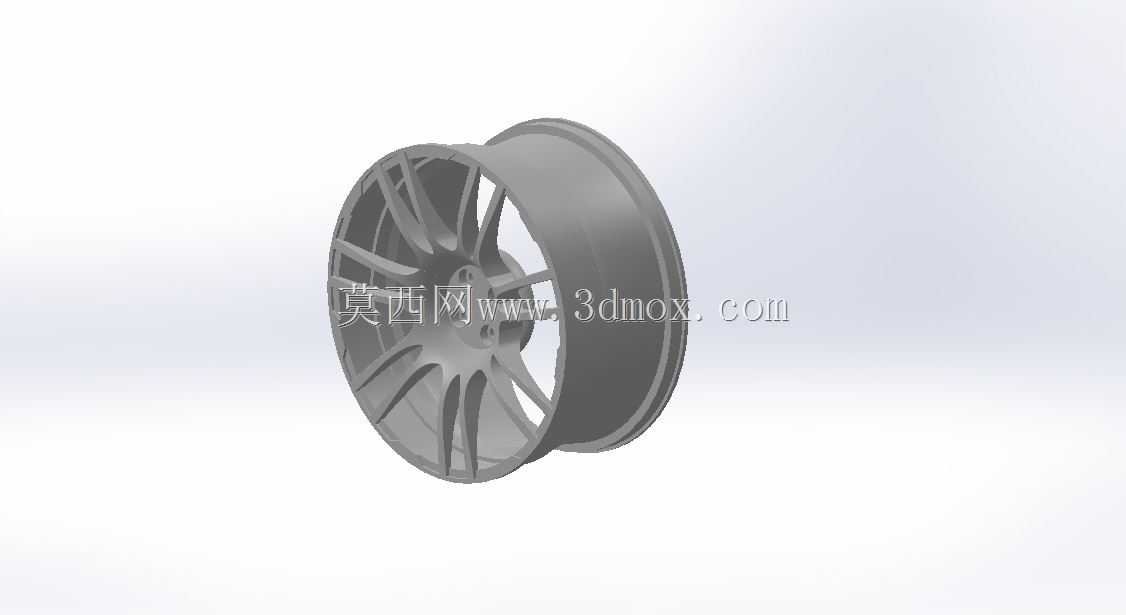

　　日常做整车底盘行走系统匹配时，轮辋是连接轮胎与车桥轴头的核心承载部件，这个模型还原的是民用乘用车常用的多辐条铸造铝合金轮辋结构，先从实际装车场景来说，这类轮辋多用于紧凑型家用轿车、城市SUV的原厂配套或改装替换场景，需要同时承受整车满载时的垂直载荷、过弯时的侧向倾覆力矩、加减速时的扭矩传递，还要兼顾非铺装路面小冲击下的结构冗余量。

　　从结构设计思路来看，这款轮辋采用宽辐条大镂空的布局，辐条从中心安装盘位置向外缘胎圈座呈放射状延伸，每根辐条的截面做了变厚度处理，靠近轴头安装位的辐条根部厚度更大，因为这个区域是应力集中最明显的位置，车辆过坎、急刹时的载荷会全部汇聚到安装盘与辐条的衔接处，加厚根部能有效降低应力峰值，避免长期交变载荷下出现疲劳裂纹；辐条向轮缘延伸的过程中逐渐收窄变薄，一方面能削减整体自重，降低簧下质量，提升悬挂系统的响应速度，另一方面大镂空的结构能给刹车卡钳留出足够的安装与散热空间，避免连续制动后热量堆积在轮辋内部加速轮胎老化。

　　再看安装边界的设计，中心的定位孔是与轴头法兰配合的核心基准，加工时需要保证定位孔与轮辋中心的同轴度公差控制在0.05mm以内，否则装车后会出现高速行驶方向盘抖动的问题；围绕中心孔均匀分布的螺栓孔，孔位分度圆直径严格匹配对应车型的轴头参数，螺栓孔的沉台深度需要适配轮毂螺栓的球面或锥面贴合角度，保证螺栓锁紧后接触面完全贴合，不会出现应力集中导致的螺栓断裂风险。轮辋外缘的胎圈座位置做了标准的凸峰设计，这个结构是用来卡住轮胎的胎圈，保证车辆在低胎压状态下高速过弯时，轮胎不会从轮辋上脱开，避免出现失控风险；轮缘的翻边高度做了圆弧过渡处理，既可以在拆装轮胎时避免划伤胎圈橡胶，也能在轮胎受到侧向挤压时给胎侧提供足够的支撑。

　　实际选型匹配时，需要注意轮辋的宽度J值要和轮胎断面宽度匹配，过窄的轮辋装宽胎会导致胎侧过度拉伸，过宽的轮辋装窄胎会导致胎面接地面积变形，都会影响轮胎的抓地力与使用寿命；轮辋的偏距ET值决定了车轮装车后相对于翼子板的突出量，偏距过小会导致车轮突出翼子板外，容易在转向时蹭到轮拱内衬，偏距过大会让车轮向内缩进，甚至蹭到刹车卡钳或悬挂摆臂。这款轮辋的辐条背面做了减重凹槽设计，在不降低结构强度的前提下进一步压缩自重，相比同尺寸的钢制轮辋重量能降低30%左右，簧下质量的降低不仅能提升悬挂响应，还能减少传动系统的动力损耗，对整车燃油经济性或电耗表现都有正向帮助。

　　从结构强度验证的角度，这类轮辋在设计阶段需要通过三项核心测试：首先是径向疲劳测试，模拟车辆满载长期行驶在颠簸路面的交变载荷，循环次数达到行业标准要求后不能出现可见裂纹；其次是弯曲疲劳测试，模拟车辆持续过弯时的侧向力矩加载，验证辐条与安装盘的连接强度；最后是13度冲击测试，模拟车辆高速通过路面坑洼或路肩时的瞬间冲击，验证轮辋不会出现断裂、漏气的问题。这个模型的结构细节完全覆盖了量产轮辋的核心特征，不管是做底盘系统的装配干涉检查，还是做改装方案的匹配验证，都能提供准确的结构参考，辐条的曲面过渡、安装位的尺寸基准都和量产件保持一致，能直接用于整车装配的虚拟匹配环节，减少后续实车验证时的结构干涉问题。
