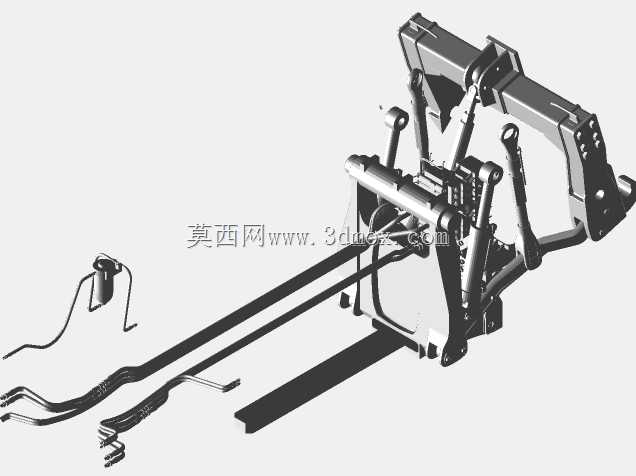

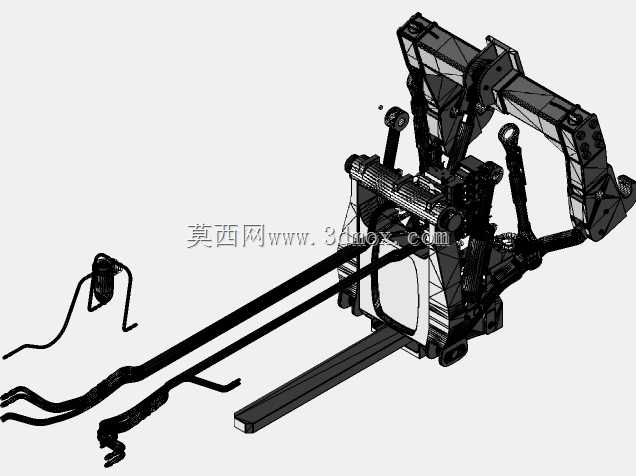

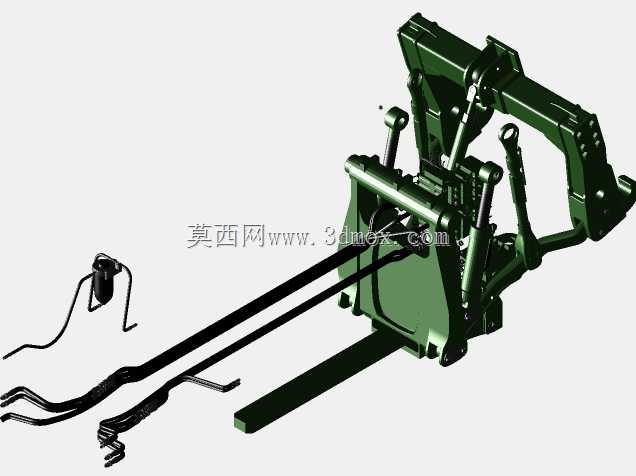

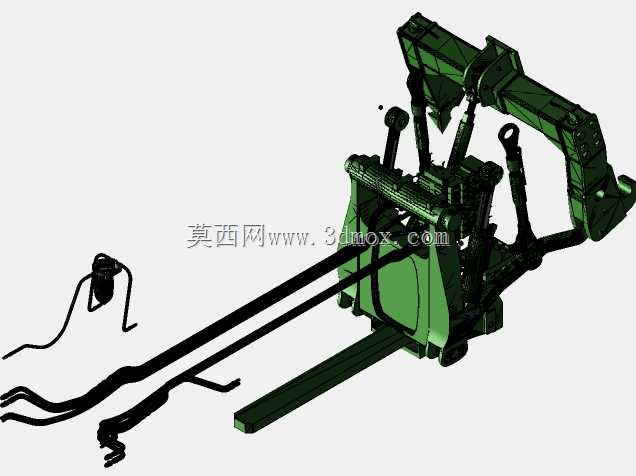

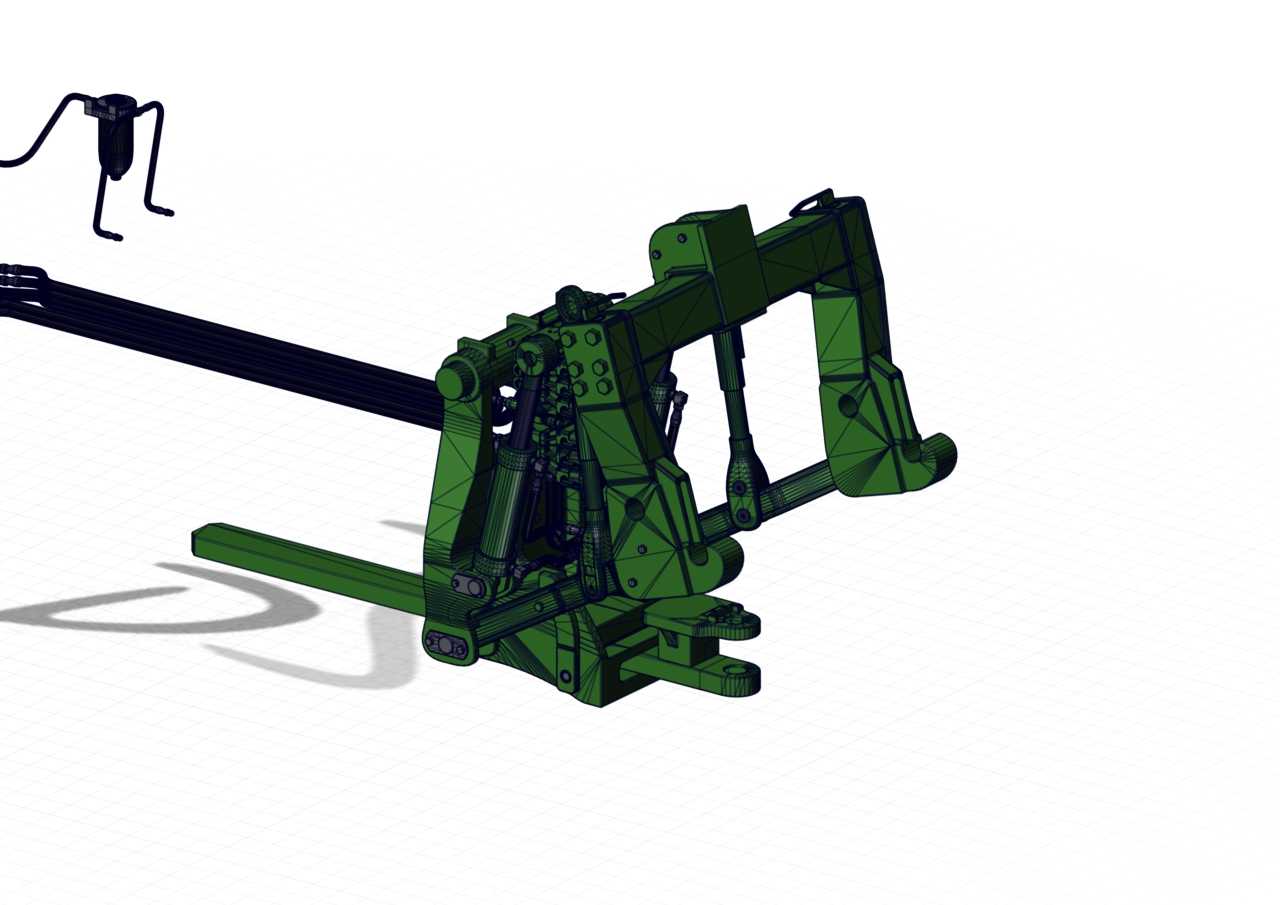

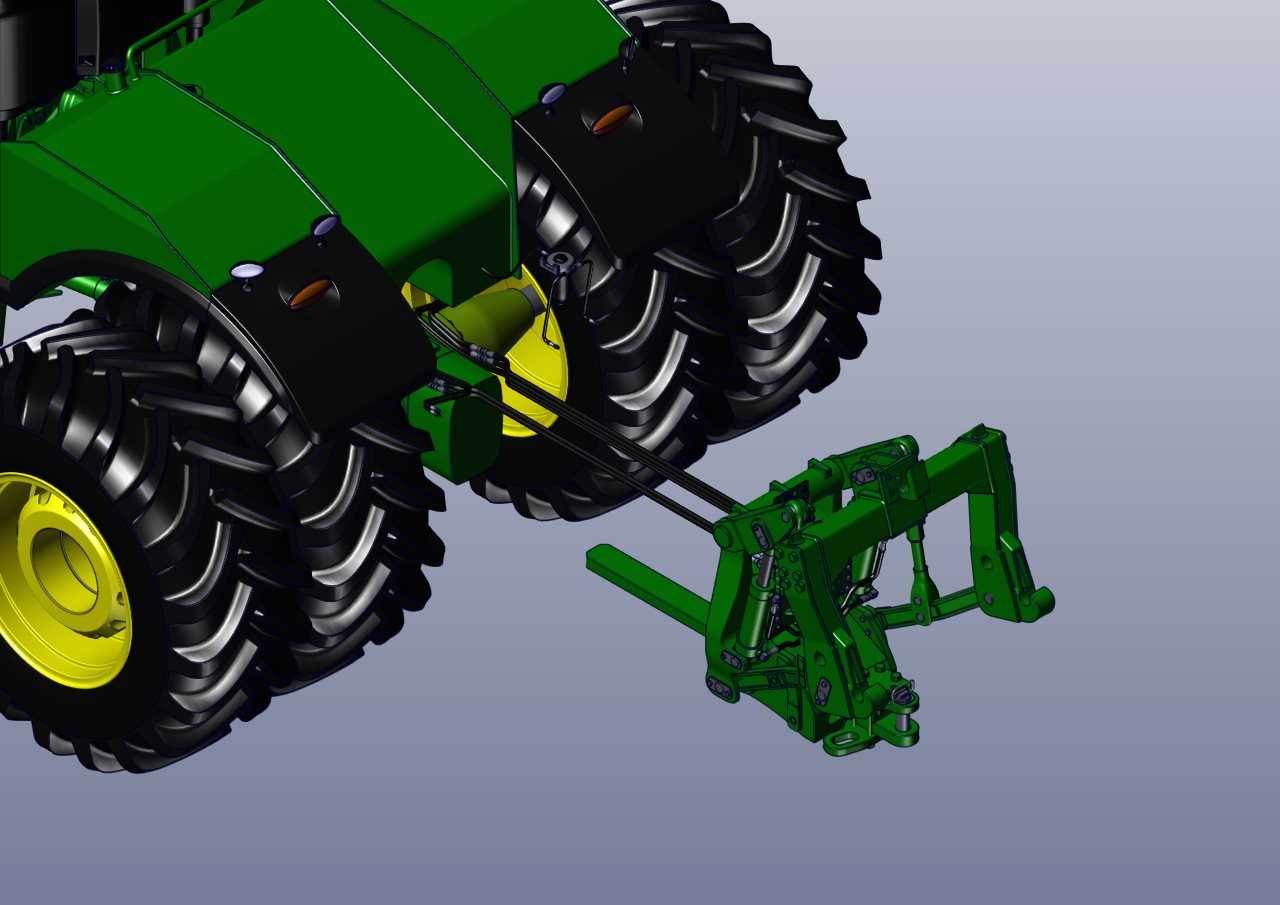

约翰迪尔9620R拖拉机三点悬挂牵引装置

该牵引装置是大马力轮式拖拉机配套的核心后作业挂接部件，主要应用于规模化大田农业生产场景，适配约翰迪尔9620R系列大马力拖拉机的后作业接口，承担农机具挂接、动力传递、作业载荷承载的核心功能，可配合重型铧式犁、联合整地机、深松机、重型播种机等多种宽幅、大阻力农田作业机具完成挂接作业，也可在农场转运场景下挂接重型农用拖车完成农资、农产品的场内转运牵引作业。在实际农田作业中，该三点牵引结构可配合拖拉机的液压悬挂系统实现作业机具的升降控制，同时能够在作业过程中抵消机具传递的纵向牵引力、横向摆动载荷与垂直方向的冲击载荷，保证大马力拖拉机在高负荷作业时机具与主机的连接可靠性，避免大阻力作业下挂接部件出现变形、脱接等故障，适配东北、西北等大面积连片耕地的深耕、深松等重负荷作业需求。该牵引装置采用框架式焊接结构设计，主体承力部件选用高强度低合金结构钢打造，整体结构做了等强度优化，在承力关键部位做了加厚加强处理，非承力区域做了轻量化的结构挖空设计，在保证整体结构强度满足300马力以上级别拖拉机牵引载荷要求的前提下，尽可能降低部件自身重量，减少拖拉机后悬挂的无效载荷。结构设计上采用标准的三点挂接接口尺寸，上挂接点与两个下挂接点的孔位间距、销轴尺寸完全匹配对应马力段拖拉机的后悬挂安装标准，同时预留了液压管路的走线空间与快插接口安装位，可兼容带液压驱动的作业机具的油路连接需求，挂接端的限位结构可根据配套机具的宽度调整横向摆动间隙，既保证作业时机具可随地形做小幅度的仿形摆动，又能避免机具摆动量过大刮碰拖拉机后轮。安装边界上，该牵引装置整体安装后与拖拉机后传动箱的输出轴保持足够安全间隙，不会干涉动力输出轴的转动与万向节传动轴的连接，下部的支撑结构在机具提升到最高位置时仍与地面保持足够的通过间隙，避免拖拉机在田间转移、过田埂时部件刮碰地面造成损坏，两侧的结构轮廓完全避让拖拉机后轮的转向摆动范围，即使在拖拉机满打转向时也不会出现轮胎刮碰牵引架的问题。整体结构的铰接部位都设计了润滑脂加注通道，可在日常保养时直接加注润滑脂，减少铰接销轴的磨损，延长部件的整体使用寿命，承力焊缝都做了应力释放处理，避免长期高负荷载荷下焊缝出现应力开裂问题。
