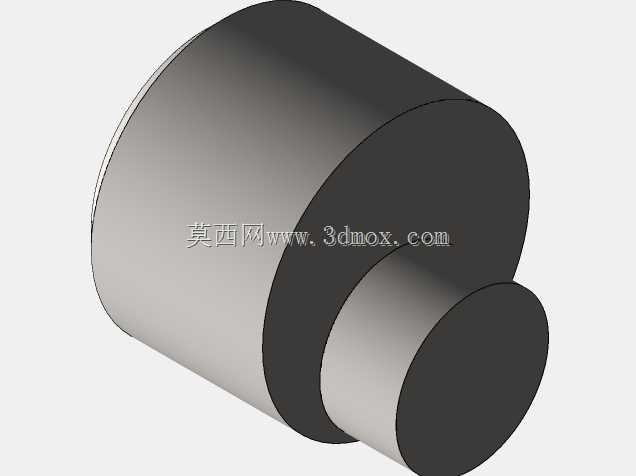

同轴阶梯式圆柱定位连接轴件

该同轴阶梯式圆柱构件是机械传动与定位系统中极为常见的基础连接件，广泛应用于各类轻载传动工位、工装夹具定位模块、小型设备的动力传递衔接场景中，在轻工装配设备、小型输送机构、教学实训台架以及民用机电产品内部都能见到这类结构的身影，主要承担径向定位、轴向限位以及低扭矩动力传递的核心作用。从功能特性来看，这类双阶梯同轴圆柱结构采用大直径段与小直径段的差异化尺寸设计，大直径段通常作为安装定位基准，可与设备基座的安装孔位形成过渡配合，保证构件安装后的同轴度精度，避免运转过程中出现径向偏摆；小直径段则作为功能延伸端，可套接传动轮、连接摆臂或是嵌入对应配合件的定位孔内，实现两个独立部件之间的刚性衔接，两段圆柱之间的垂直轴肩面是核心的轴向限位面，能够精准控制构件的轴向安装位置，无需额外加装定位挡圈即可实现可靠的轴向固定，大幅简化装配流程。在设计思路上，这类构件优先保证同轴度公差要求，两段圆柱的公共轴线为设计基准，所有外圆面的圆柱度公差控制在合理范围内，轴肩处采用微小圆角过渡处理，既可以避免机加工过程中出现应力集中导致的零件开裂问题，也能消除安装时轴肩与配合件端面的干涉，保证安装贴合度。从外形尺寸与安装边界来看，构件整体为全回转体结构，无侧向突出结构，安装时仅需预留与大直径段外圆匹配的安装孔深度，以及小直径段延伸所需的轴向空间即可，径向占用空间仅为大直径段的外圆轮廓范围，不会对周边其他构件造成空间干涉，适配紧凑化的设备内部安装环境。这类构件在实际使用中，可根据实际载荷需求选择不同的金属或工程塑料材质，轻载场景下采用硬质铝合金即可满足强度要求，同时降低构件自重，有耐磨需求的场景可选用45号钢调质处理后表面做发黑硬化，提升外圆面的耐磨性能，延长构件的使用寿命，其结构简单可靠，加工难度低，无需复杂的多轴加工设备，普通车床即可完成全部机加工工序，制造成本低廉，适合批量生产应用，在各类简易机械结构中是性价比极高的基础连接零件。
