盘头一字槽外螺纹紧固件结构设计

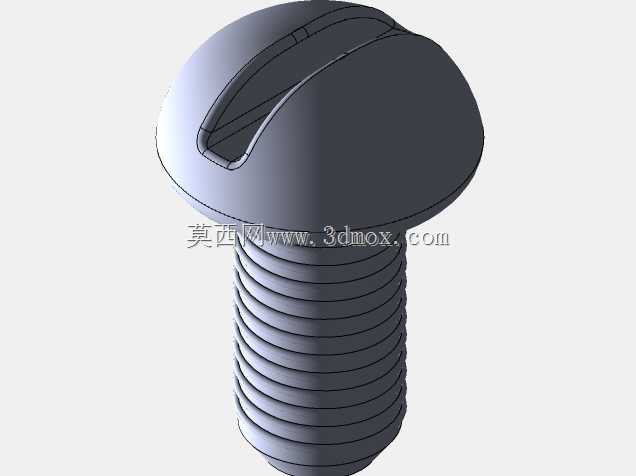

这款盘头一字槽螺纹紧固件是机械装配领域应用极为广泛的基础连接件，日常多用于低强度紧固场景，覆盖民用电器组装、小型仪器仪表固定、普通钣金件连接、家具五金装配、低压电气柜内部件定位等多个场景，是小载荷可拆卸连接结构中最常见的零件类型。从实际使用功能来看，该类紧固件依靠杆部外螺纹与配套内螺纹孔或者螺母形成螺纹副配合，拧紧后依靠盘头的下表面压紧被连接件表面，实现两个或多个零部件的可拆卸固定，相比沉头螺钉，盘头结构不需要在被连接件表面加工沉孔，对被连接件的表面加工要求更低，装配后头部突出于安装面，能提供更大的压紧接触面积，适合薄板类零件、塑料件等强度较低的被连接件紧固，避免拧紧过程中头部压溃被连接件表面。从设计思路层面，这款螺钉的头部采用半圆盘形结构，头部顶面开设贯通的一字型驱动槽，适配常规一字螺丝刀进行拧紧操作，槽口的深度与宽度经过匹配设计，既保证螺丝刀有足够的咬合深度避免拧转时滑脱，又不会因为槽口过深削弱头部的结构强度，防止拧紧过程中出现头部槽口开裂、崩边的问题；杆部采用标准连续外螺纹设计，螺纹牙型为通用三角螺纹，牙距匹配对应公称直径的标准粗牙规格，具备良好的通用性，不需要定制配套螺母或者攻丝参数，能直接适配市面常规标准配件。在外形尺寸与安装边界方面，该螺钉的头部直径大于杆部公称直径，安装时需要预留大于头部直径的操作空间，保证螺丝刀可以垂直对准槽口完成拧转操作；杆部长度根据实际紧固的叠层零件总厚度选择，需要保证拧入后螺纹啮合长度达到杆部直径的0.8倍以上，才能保证足够的连接强度，同时要避免杆部过长导致螺纹末端顶触到安装腔内部其他零件；头部的高度较低，安装后突出安装面的尺寸小，适合对安装后突出高度有一定限制的场景，装配时一字槽的方向没有强制要求，可根据装配后的外观需求调整槽口朝向，不会影响紧固性能。这类紧固件的结构简单可靠，装拆操作不需要专用特殊工具，日常维护更换十分便捷，是通用五金配件中消耗量极大的基础零件。
