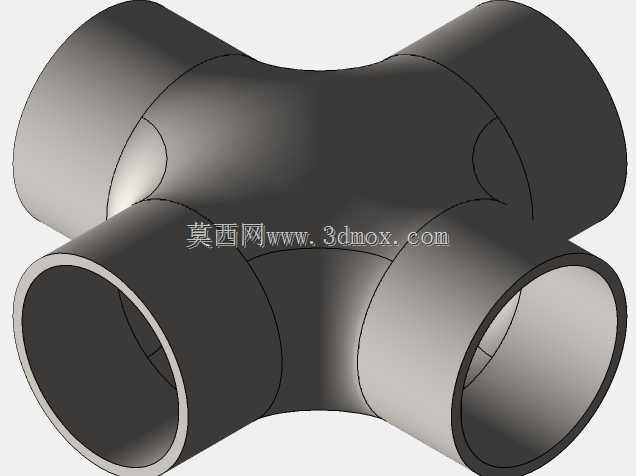

等径曲面四通连接X型管路构件

该X型连接管件主要应用于工业流体输送管网、暖通空调管路系统、工艺管线分流合流节点中，可实现四个垂直方向管路的平滑连通，满足介质在多支路间无阻碍转向、分流与汇流的输送需求，在化工流体输送、建筑给排水、通风排气、真空管路布设等场景中均可适配使用，能够替代多个弯头拼接的复杂管路结构，减少管路连接节点数量，降低介质在转角处的阻力损失与泄漏风险。从功能特性来看，该构件采用等径对称结构设计，四个连接端口尺寸完全一致，可直接对接同规格的圆形管路，端口处预留标准管路对接余量，能够适配焊接、卡接、粘接等多种常见管路连接方式，无需额外加工变径结构即可完成装配。构件整体为薄壁中空结构，内壁采用顺滑曲面过渡设计，四个管路交汇区域做了大圆角曲面处理，不存在直角转角的流道死角，能够有效降低流体经过交汇节点时的湍流、涡旋现象，减少输送过程中的压力损耗，同时避免介质中的固体杂质在转角处沉积堵塞，提升管路长期运行的稳定性。在设计思路上，该构件优先保障流道的顺滑性与结构的力学合理性，交汇区域的曲面过渡经过曲率优化，既保证内壁流道的连续平滑，也让外壁的壁厚保持均匀一致，避免局部壁厚突变带来的应力集中问题，让构件在承受管路内压、外部安装载荷时受力分布更均匀，降低长期使用过程中出现开裂、变形的概率。外形方面，构件整体呈中心对称的X型布局，四个管段沿中心节点向四个垂直方向水平延伸，整体外轮廓无突出的冗余结构，安装时可根据管路走向灵活调整安装角度，无需额外预留过大的操作空间，能够适配紧凑排布的管路安装场景，安装边界可完全匹配同规格直管的安装尺寸要求，替换原有直管段即可完成多支路节点的布设，有效降低管路系统的设计与安装复杂度。
