索波特德巴莱罗6201-2RS铰接连接构件

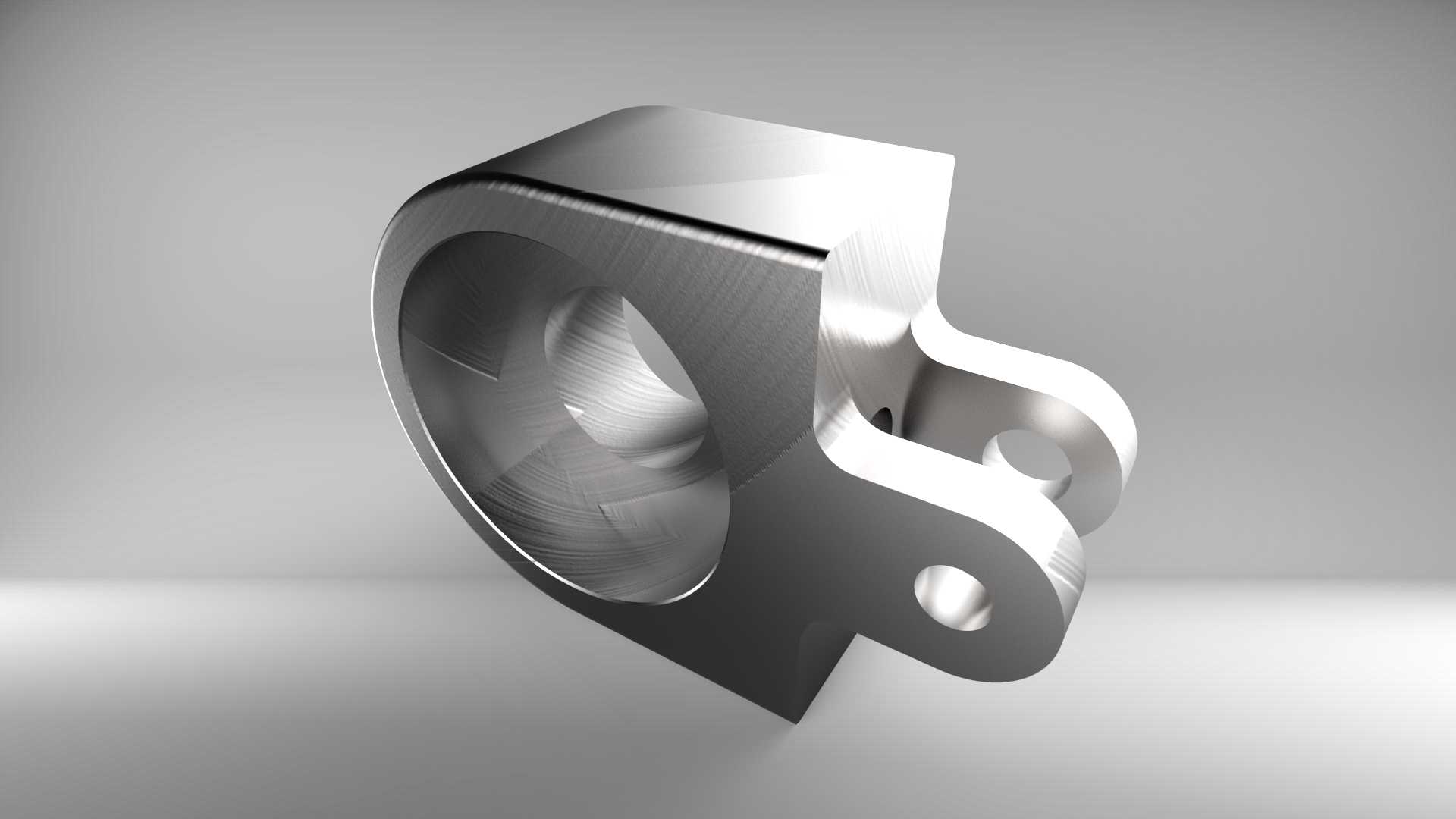

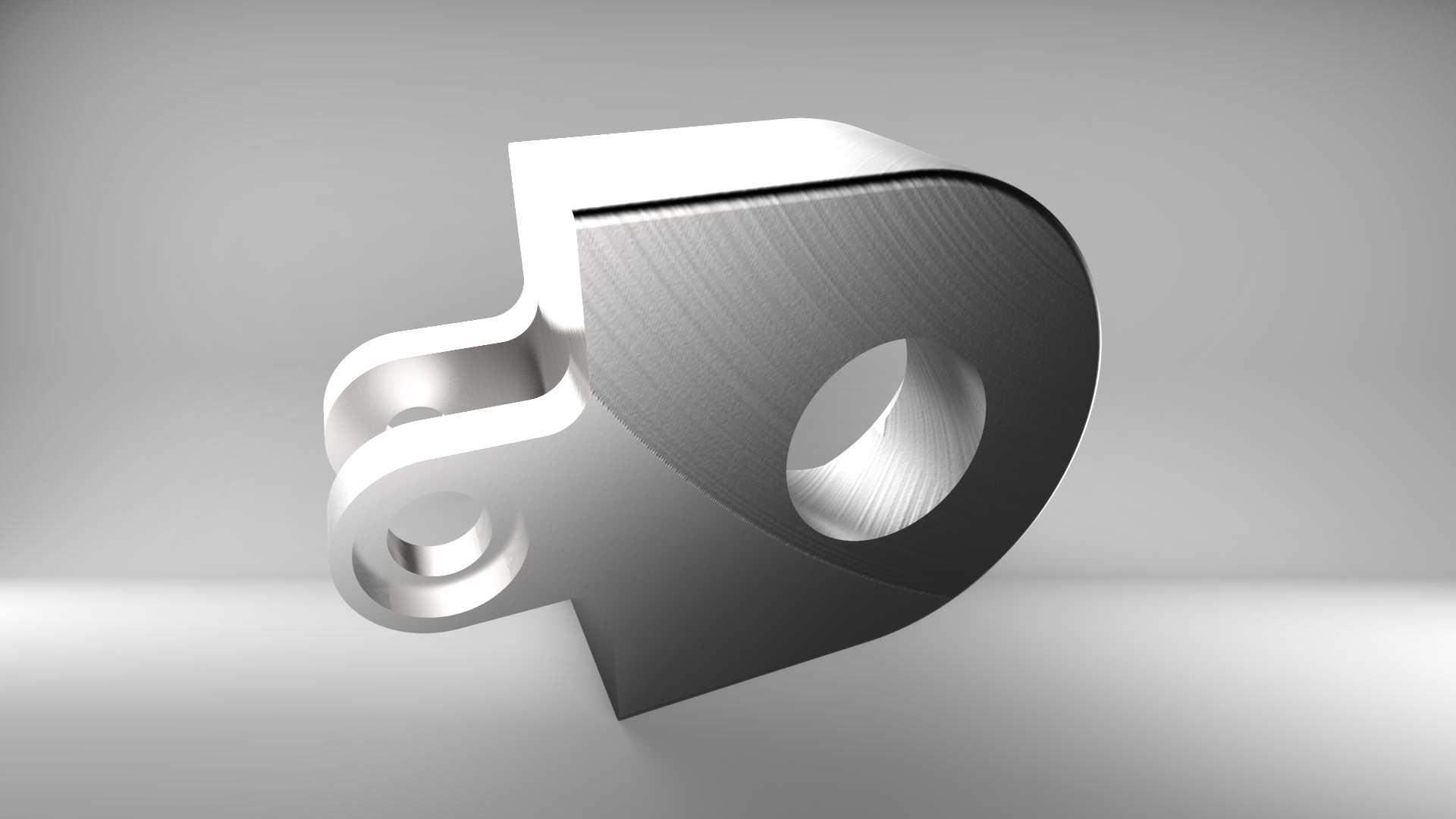

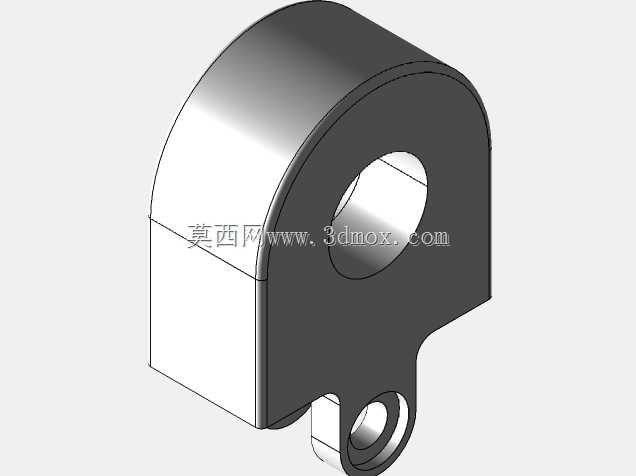

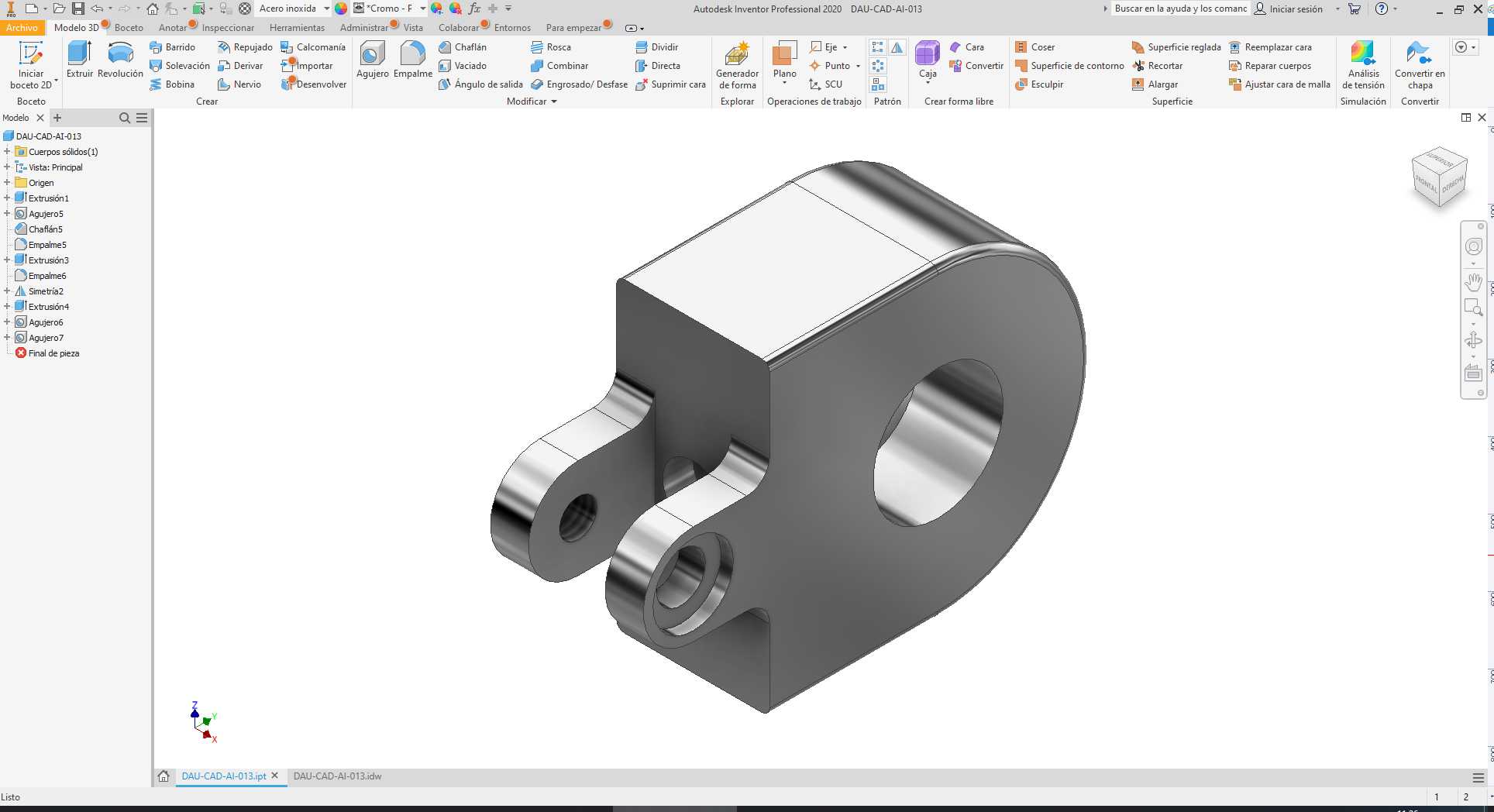

该铰接连接构件主要应用于各类需要实现小角度摆动、铰接传动的机械装配场景中，常见于轻工自动化生产线的连杆传动单元、小型工程机械的操纵联动机构、农用机具的杆件连接部位，也可作为非标自动化设备中活动防护门、摆动压臂的末端铰接支撑件，承担铰接点的载荷传递与转动导向作用，能够在往复摆动的工况下保持稳定的连接强度，避免杆件连接部位出现应力集中导致的变形或断裂问题。从实际使用功能来看，该构件主体为带主安装孔的厚壁支撑座，一侧延伸出双叉耳式铰接结构，主安装孔用于穿装固定转轴或连接销轴，将构件整体固定在设备的安装基准面上，延伸出的双耳结构则用于对接需要摆动的连杆或摆臂，通过小直径铰接销轴实现与活动部件的转动连接，两个孔位的轴线保持平行设计，能够保证摆动过程中无卡滞、无偏磨，同时厚壁的主体结构可以承受径向与轴向的复合载荷，在频繁往复摆动的工况下不会出现孔位失圆、结构开裂的问题。在设计思路上，该构件采用一体化铣削成型的结构方案，摒弃了传统焊接式铰接座易存在焊接应力、装配精度差的缺陷，主体部分做了圆弧过渡处理，所有棱边均做了倒角去毛刺设计，既能够降低应力集中系数，提升构件的抗疲劳强度，也能避免装配过程中锐边划伤操作人员。主安装孔采用了沉孔式设计，能够让连接销轴的端部完全沉入孔内，避免销轴突出部分与周边运动部件发生干涉，双耳铰接部位的孔位做了同轴度公差约束，保证铰接销轴穿装后转动顺滑无别劲，构件的安装基准面做了平面度处理，安装后能够与设备安装面完全贴合，不会出现安装倾斜导致的受力偏载问题。从安装边界来看，该构件整体轮廓紧凑，主体圆形支撑部分的外径适配小空间安装场景，双耳结构的外伸长度经过优化，不会占用过多的设备装配空间，主安装孔的孔径适配常用的标准销轴规格，铰接耳的孔位间距符合通用连杆的连接尺寸要求，安装时仅需要将基准面贴合安装位，穿装主销轴完成固定，再将活动杆件嵌入双耳之间穿装铰接销轴即可完成装配，不需要额外加工定制连接件，能够直接适配常规的标准传动杆件，大幅降低现场装配的调整工作量。在工况适配性上，该构件的结构强度能够满足中等载荷的摆动传动需求，孔位部位可根据使用需求加装轴套来提升耐磨性能，整体结构无易损薄弱部位，长期使用过程中仅需要定期在铰接位置加注润滑脂即可维持顺畅的转动状态，维护成本极低，适合在各类中小载荷的铰接传动场景中替代传统的焊接式支座，提升设备铰接部位的可靠性与装配精度。
