小型便携立式储气钢瓶三维结构设计

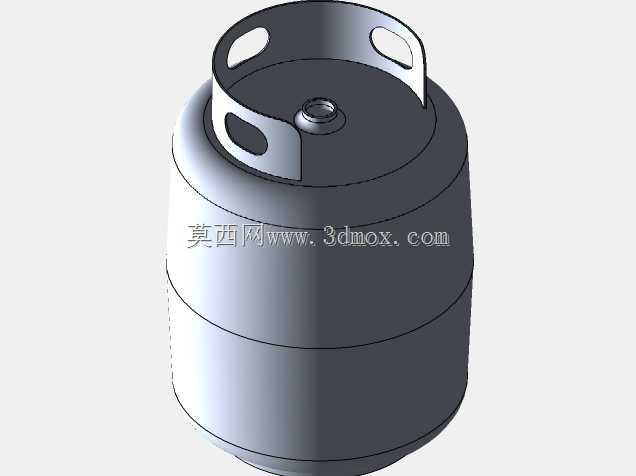

这款小型立式储气钢瓶主要面向小型气动作业、户外便携气源供给、实验室小型气路稳压、家用应急燃气储存等多类应用场景，可在无固定管网气源的作业环境下，为小型气动工具、实验气路、便携用气设备提供稳定的压缩气体或液化燃气储存载体，也可作为小型气动系统的缓冲稳压单元，抵消气源输出的压力波动，保障下游用气设备的压力稳定。从功能特性来看，该罐体采用三段式卷焊成型的圆柱筒体结构，上下端采用圆弧过渡的封头设计，相比平端盖结构能够更好地分散内部承压时的应力集中，提升罐体整体的承压能力与抗疲劳性能，避免长期充放气过程中端部焊缝出现应力开裂的问题。顶部集成的一体式护圈结构采用镂空开孔设计，既可以作为搬运提手方便单人徒手转运罐体，又能对顶部的充气阀、出气阀接口形成物理防护，避免搬运、堆放过程中磕碰导致阀门变形泄漏，护圈上的三个对称开孔同时兼顾了吊装、捆扎固定的需求，在运输过程中可以通过绑带穿过开孔将罐体固定在运输载体上，防止倾倒滚动。设计过程中，首先根据目标储气量确定了筒体的内径与直段高度，在保证容积满足使用需求的前提下，尽可能压缩罐体的整体径向尺寸，让罐体可以在狭小的储物空间、设备舱内部放置安装；筒体的壁厚经过承压校核，匹配常规低压储气的压力等级要求，在保证结构强度的前提下控制整体重量，提升便携性。顶部的阀门接口采用标准锥管螺纹设计，能够适配市面上通用的气瓶阀门、减压阀配件，无需额外定制转接件即可完成装配。安装与使用边界方面，该罐体底部采用平整的圆弧封底结构，可直接直立放置在平整硬质地面上，无需额外的固定支架即可保持稳定，直立放置时的重心位于罐体中下位置，具备较好的抗倾倒能力；罐体整体外轮廓无外凸的尖锐结构，护圈的最大外径与筒体直径差值控制在合理范围，不会额外占用过多的堆放空间，既可以单独直立存放，也可以多个并排码放，适配仓储、车载运输等不同场景的空间要求。筒体表面预留了足够的标识粘贴区域，可用于粘贴介质标识、压力参数、检验合格标识等内容，符合压力容器的使用规范要求。
