带活塞结构的气动液压快速耦合接头

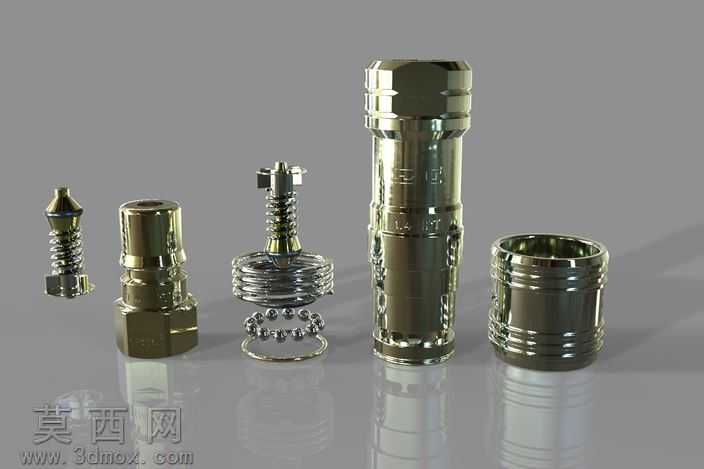

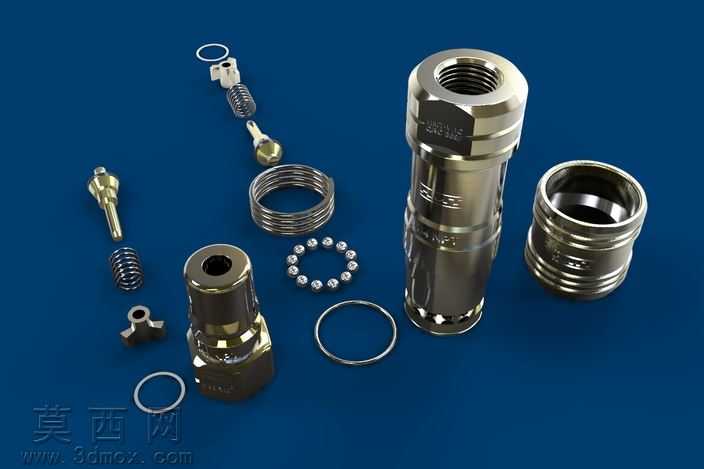

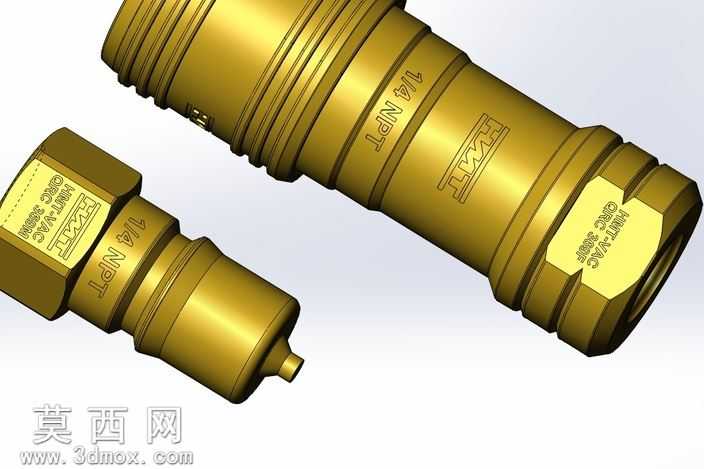

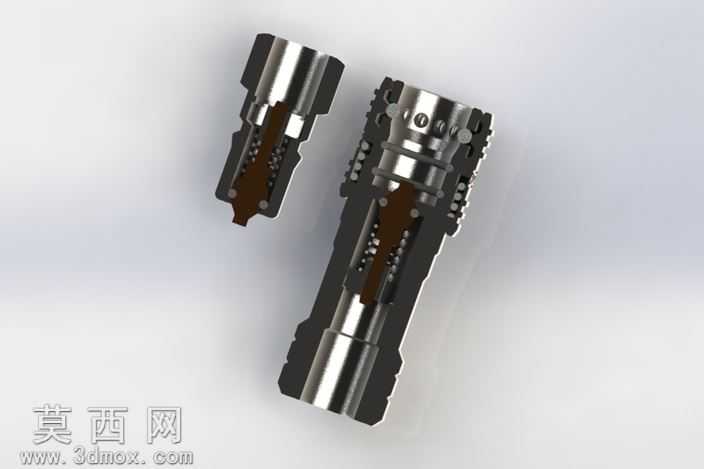

本作品为气动液压系统用快速释放耦合接头的三维建模成果，是在原有基础款接头模型上完成的结构优化版本，新增了内置活塞的密封与通断控制结构，完整还原了公头、母头两个配对部件的全部细节。建模过程采用SolidWorks软件完成全参数化设计，首先通过旋转凸台命令构建接头的主体回转基体，针对母头外侧的多道环形防滑槽、公头端部的六角拧动结构，分别使用圆周阵列、拉伸切除的方式完成特征创建，严格遵循1/4NPT管螺纹的标准尺寸参数，在接头的外螺纹区域通过扫描切除命令生成符合规范的牙型结构，保证螺纹连接部分的尺寸精度满足实际装配要求。材质渲染阶段对接头整体赋予黄铜金属材质，调整材质的粗糙度、反射率参数还原黄铜件的金属光泽，对接头表面的品牌标识、规格刻印文字，采用包覆特征生成凹陷的刻印效果，搭配金属蚀刻的材质表现，还原真实液压接头的表面工艺细节。结构设计上，母头内部设置了自锁钢珠定位结构与内置单向阀活塞，公头插入时可顶开活塞实现管路连通，断开时活塞自动复位封闭管路，避免液压油或压缩空气泄漏，公头与母头的对接配合面设置了对应的密封槽结构，预留了密封圈的安装位置，所有配合尺寸均按照液压快速接头的行业公差标准设定，保证配对部件的同轴度与插拔顺畅度。建模过程中对内部流道做了平滑过渡处理，减少流体通过时的阻力损失，外部的六角结构尺寸符合标准扳手的拧动空间要求，外侧的环形槽既可以作为插拔时的受力防滑结构，也可用于安装防尘保护套。整体模型完成后通过干涉检查验证，确认公头母头对接状态下无结构干涉，所有活动部件的运动行程符合快速接头的工作逻辑，渲染阶段采用工作室光照环境，多角度展示接头的外观细节与结构特征，清晰呈现各部分的结构形态与标识内容。
