大电流功率型继电器三维结构设计

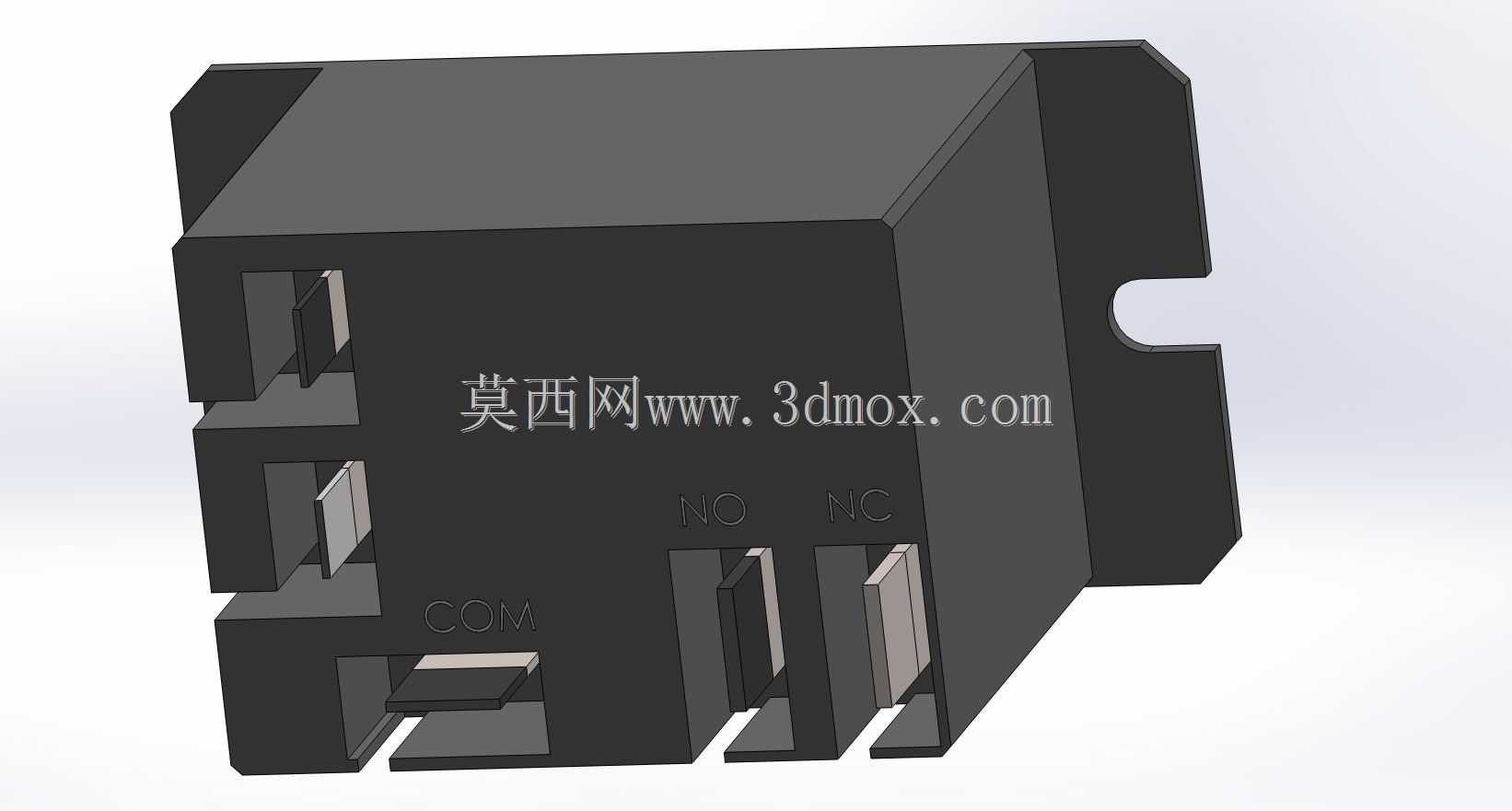

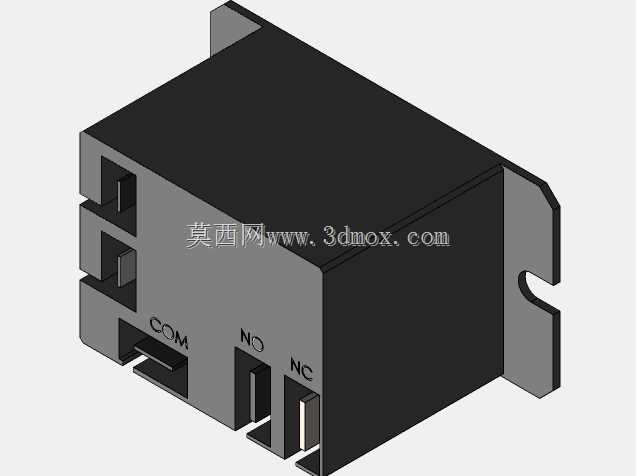

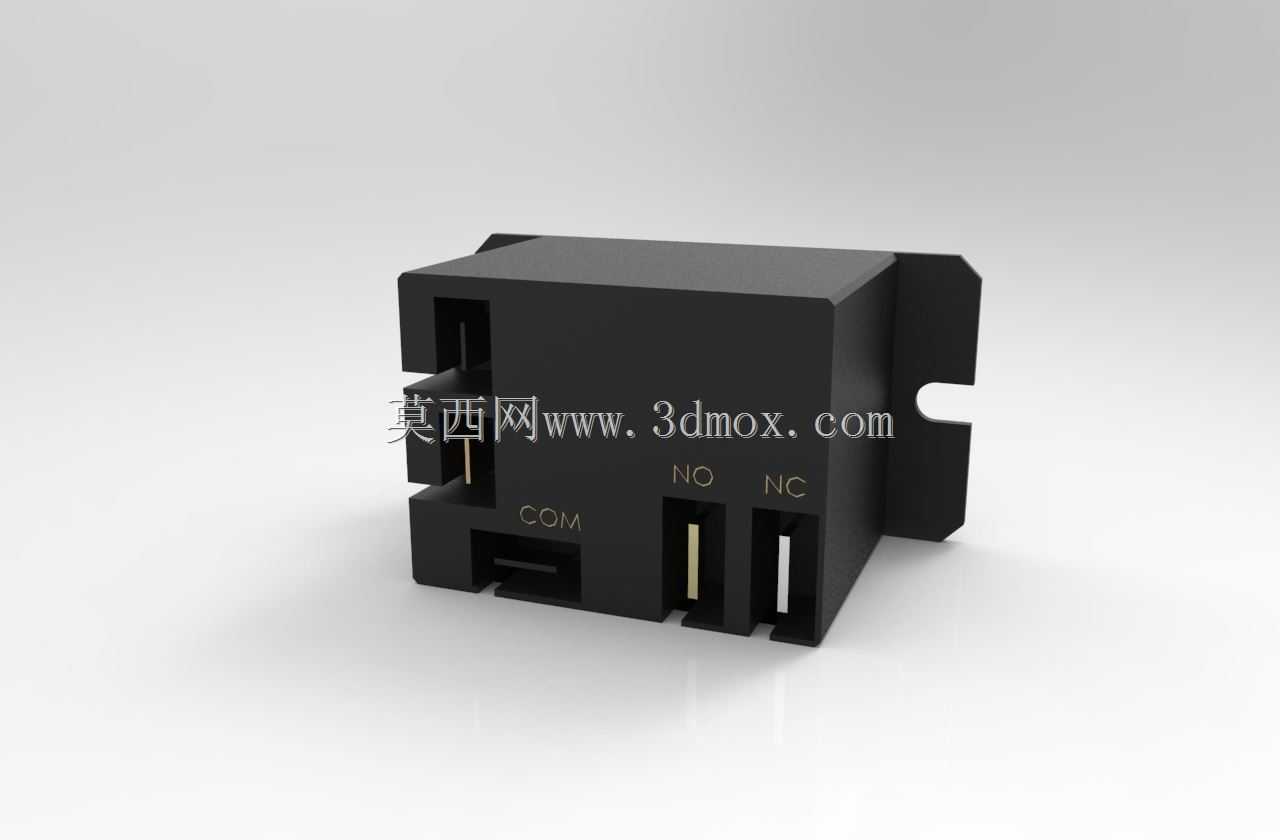

　　这款继电器的结构设计完全围绕30A等级的大电流通断场景展开，日常多应用在工业控制回路、大功率家电启停、小型动力设备配电、充电桩辅助回路这类需要带载分合的工况里，核心作用是用小功率控制信号驱动触点完成主回路的通断动作，同时实现控制侧与负载侧的电气隔离，避免强电串入控制回路损坏弱电器件。从结构细节来看，外壳采用带安装侧翼的一体式塑壳设计，侧翼预留的卡槽式安装位适配标准导轨安装与螺丝固定两种方式，安装边界预留了足够的接线操作空间，不会出现接线端子与相邻器件干涉的问题，整体外形方正紧凑，在电控柜内排布时可以紧密贴合相邻元件，最大化利用柜内安装空间。触点端的结构区分了公共端、常开端、常闭端三个接线位，每个接线位都做了加厚的铜嵌件设计，

　　能承载大电流通过时的温升要求，避免长期带载出现接线端过热氧化的问题，端子之间的隔筋高度足够，即使在多尘、潮湿的工业环境下也能降低极间爬电风险。设计过程中优先考虑了现场接线的操作便利性，三个主回路接线端朝向同一侧，控制端引脚排布在另一侧，强弱电接线区域完全分隔，现场布线时可以将强电走线与弱电走线分开排布，减少线路之间的电磁干扰。外壳上的标识直接模压在塑壳表面，不会因为长期使用出现标识磨损脱落的问题，运维人员排查回路时可以快速识别触点类型，不用对照图纸反复确认引脚定义。内部的电磁驱动结构做了限位优化，触点吸合时的超程距离预留充足，即使触点出现轻微烧蚀也能保证可靠接触，不会因为长期带载分断出现触点接触不良的问题，整体结构的抗振动性能也做了适配，在设备运行产生持续振动的工况下，不会出现触点误跳开的情况。
