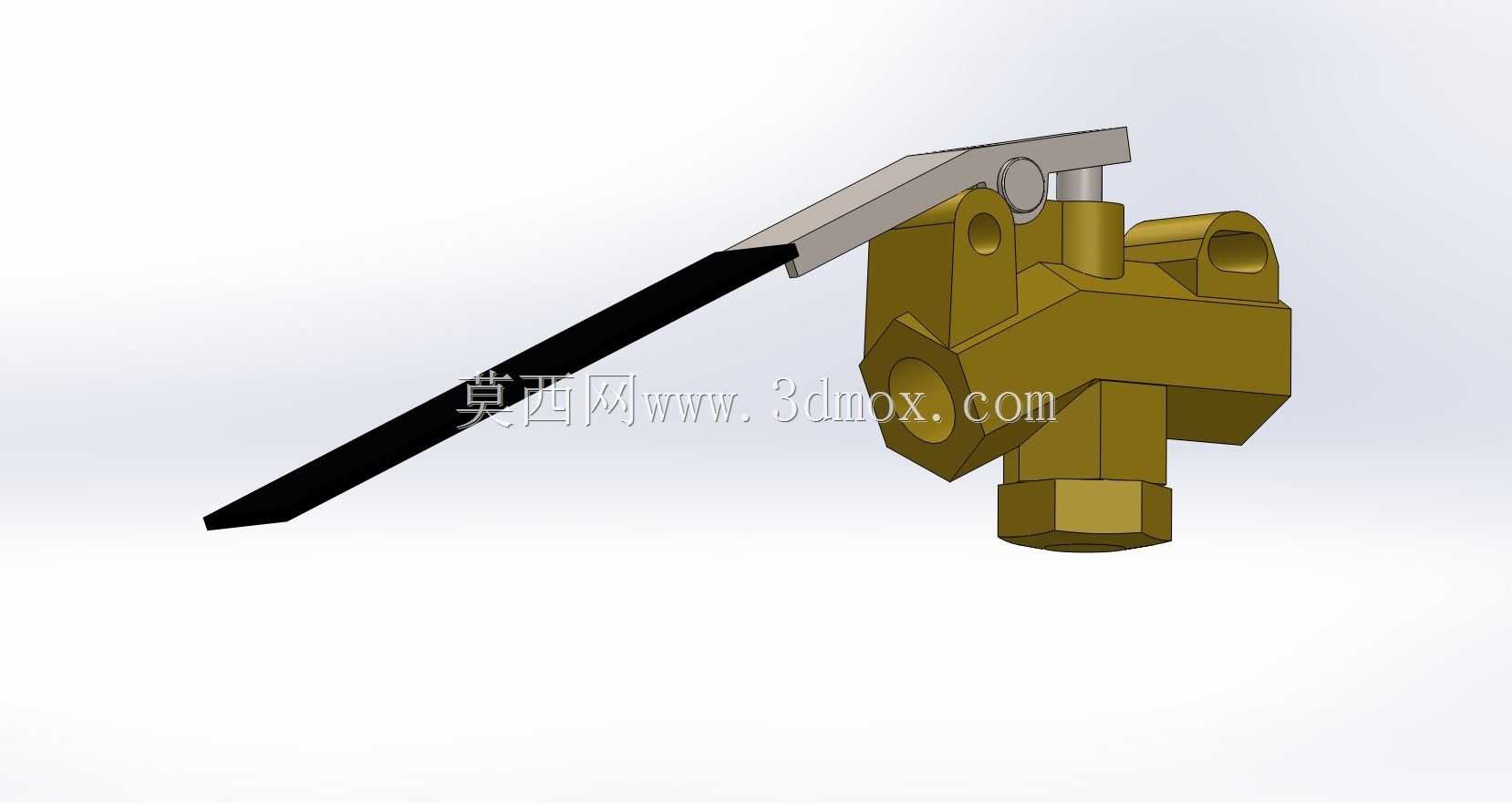

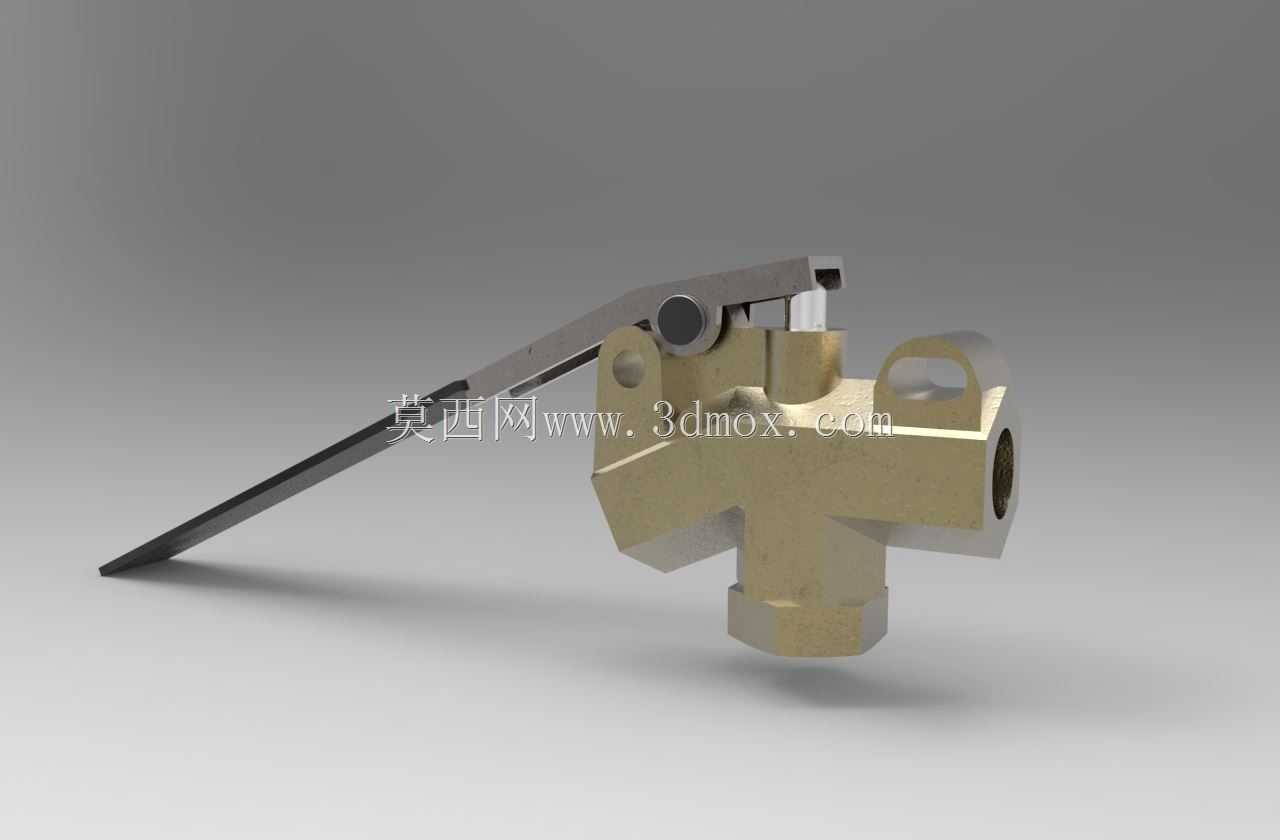

高压手动杠杆式黄铜销阀结构设计

　　这款销阀额定承压可达500磅每平方英寸，主要应用在中高压流体输送管路的通断控制场景，常见于小型液压站支路、工业气动控制回路、燃油输送管路以及高压水系统的支路截断作业中，区别于常规旋塞阀与球阀的操作结构，它采用长杠杆式手柄设计，操作时无需额外借助扳手类工具，操作人员徒手即可完成启闭动作，杠杆的力臂设计经过匹配计算，在额定压力工况下启闭操作力矩控制在单人可轻松操作的范围内，避免高压工况下阀门操作卡滞、需要借助加力杆的问题。阀体整体采用锻造黄铜材质加工，兼顾耐腐蚀性与结构强度，黄铜材质的切削加工性能优异，也便于后期维护时的密封面修整作业，阀体流道采用等径直通设计，介质流经时的流阻损失远小于角通式截断阀，

　　适合对管路压损有严格要求的连续输送工况。设计阶段首先确定了安装边界的尺寸约束，阀体两端的连接接口采用标准内螺纹结构，可直接匹配同压力等级的工业管路螺纹接头，无需额外配置转换接头，安装时的轴向与径向尺寸经过紧凑化优化，整体安装占用空间远小于同压力等级的法兰连接球阀，适合在设备内部管路排布紧凑、操作空间有限的场景下使用。手柄的操作角度设置为90度行程，从全闭到全开仅需扳动90度即可完成，手柄表面做了防滑包覆处理，即便操作人员佩戴劳保手套也能稳定施力，不会出现打滑脱手的情况。阀杆与阀体之间的密封采用多重填料密封结构，在高压工况下可有效避免介质沿阀杆间隙外漏，密封填料的更换无需将整个阀体从管路上拆下，仅需拆卸手柄部位的压盖即可完成填料更换，

　　大幅降低后期运维的工作量。阀体下部设置了整体式的排污堵头结构，在管路定期维护时，无需拆卸阀体即可排出阀腔底部积存的杂质与冷凝液，避免杂质长期积存刮伤密封面导致内漏。在结构建模过程中，所有配合面的公差都按照中高压阀门的行业标准设置，阀销的密封面配合精度控制在合理范围内，既保证密封性能，又避免配合过紧导致操作力矩过大，手柄与阀杆的连接采用扁方加销钉的固定结构，可承受大扭矩操作下的载荷，不会出现手柄与阀杆打滑空转的问题。整体结构没有冗余的复杂零件，全部零件均为常规机加工可实现的结构，无需特殊定制加工工艺，适合批量生产加工，也便于使用单位自行制备易损备件完成日常维护。
