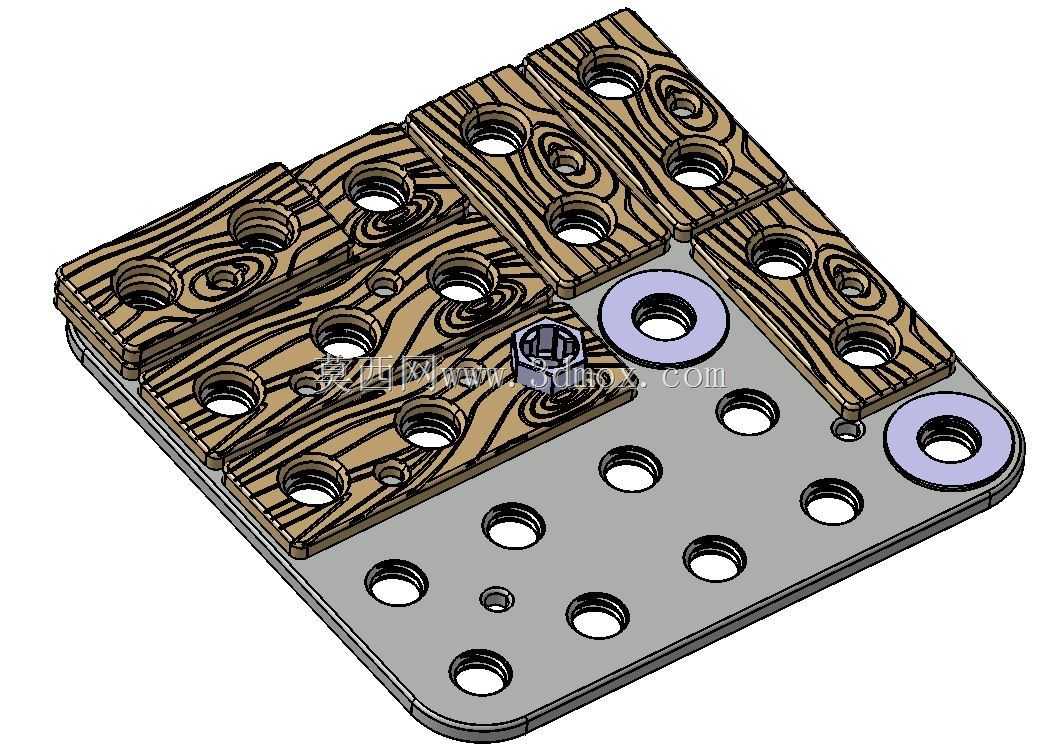

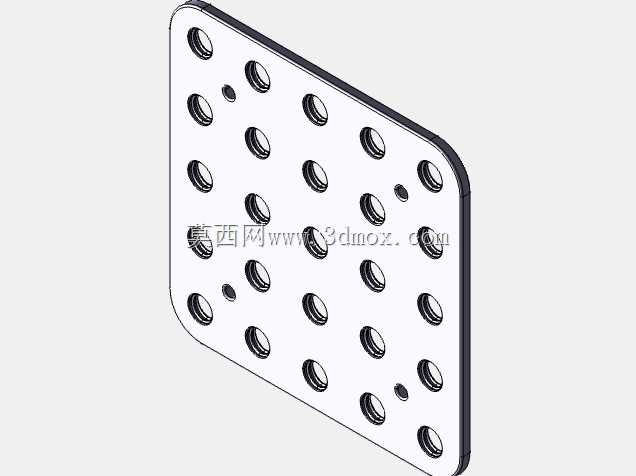

这款操作板的设计初衷,是面向低龄儿童的动手能力启蒙场景,解决日常家用工具不适合孩童操作、零散小零件易丢失的实际问题,整体结构分为金属基底与木质操作模块两部分,金属基底采用带规则阵列孔的平板结构,孔位按照标准螺纹件的安装间距排布,既可以作为木质模块的承载底座,也能单独作为螺丝拧入练习的平面,基底边缘做了圆角钝化处理,所有孔位边缘都做了去毛刺倒角,避免孩童操作时被锐边划伤。

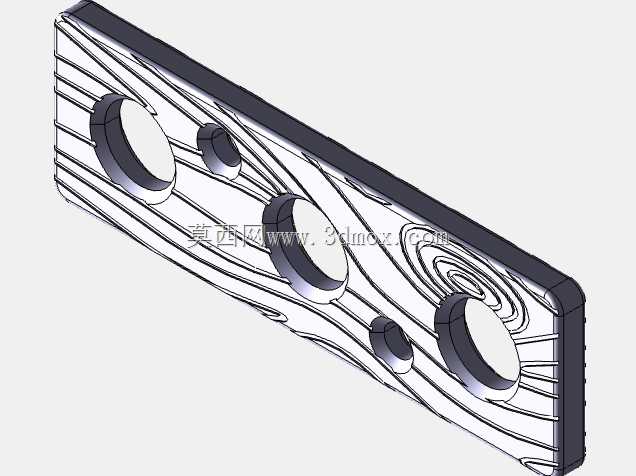

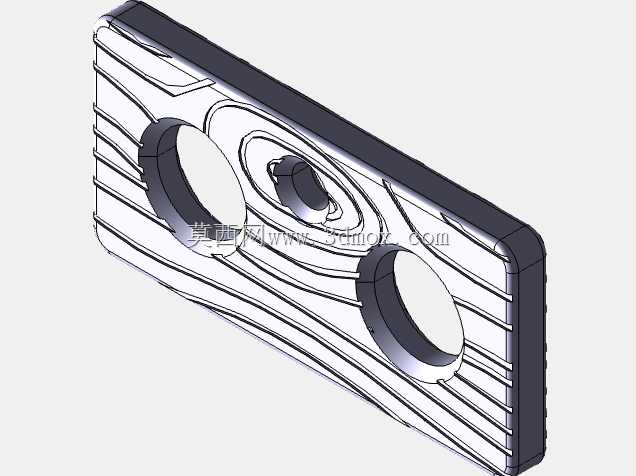

上层的木质模块采用仿木纹纹理设计,每块模块上都预制了不同深度、不同孔径的螺丝安装位,部分孔位搭配了金属衬套,模拟实际工业装配中带衬套的螺纹连接场景,模块之间可以通过螺丝进行拼接组合,孩童既可以练习将螺丝单独拧入对应孔位,也可以尝试将多块木质模块通过螺丝连接成不同的组合形态,锻炼手部精细动作与空间组装逻辑。

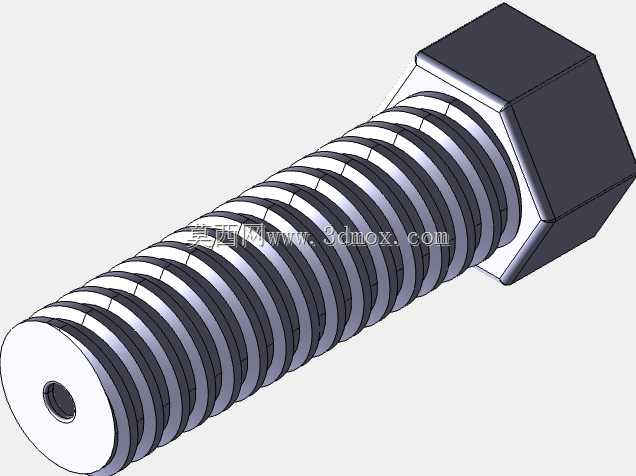

从安装边界来看,整体平板结构的尺寸适配常规儿童书桌的桌面摆放需求,不需要额外的固定结构即可平稳放置,所有配套的螺丝件都采用大尺寸帽头设计,适配孩童的抓握力度,不需要额外的辅助工具即可配合配套螺丝刀完成拧动操作,螺丝的螺纹段长度经过专门设计,不会穿透基底背面,避免螺丝突出造成磕碰风险。
设计过程中特意参考了市面常见的费雪类螺丝玩具的连接尺寸,保证孔位与常用的儿童玩具螺丝具备互换性,孩童后续购置的同规格玩具螺丝也可以在这块操作板上使用,拓展了使用场景。木质模块的纹理做了凹凸仿真处理,不仅视觉上接近真实木板的质感,触摸时也有对应的纹理反馈,提升操作的真实感,同时木质部分的边缘全部做了大圆角过渡,没有尖锐棱角。

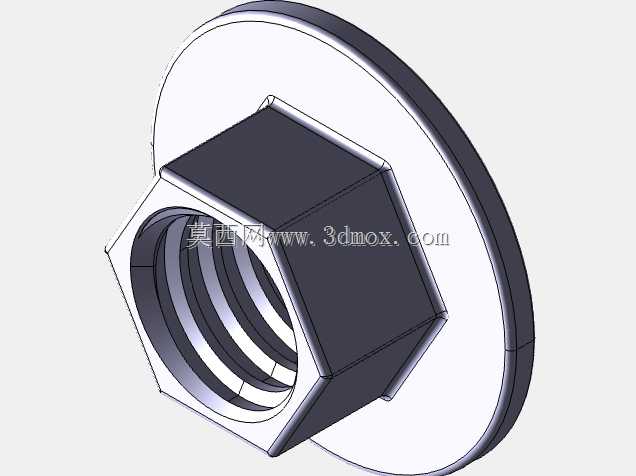

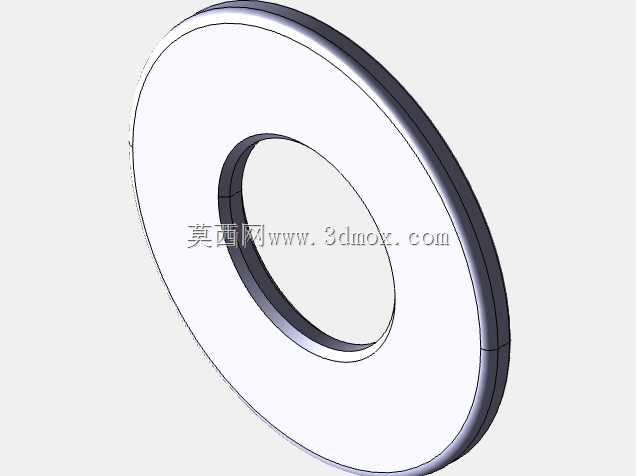

在功能设计上,不同孔径的孔位对应不同规格的螺丝,孩童可以循序渐进练习从大螺丝到小螺丝的拧动操作,部分孔位设计成盲孔结构,模拟实际装配中盲孔攻丝的安装场景,部分通孔位置搭配了紫色的金属垫圈,让孩童了解垫圈在螺纹连接中的作用,理解装配时的零件配合逻辑。基底上的阵列孔位预留了足够的拓展空间,除了配套的木质模块,孩童也可以尝试用其他带孔的小零件搭配螺丝进行自主组装,发挥创意搭建不同的结构。
从实际使用场景来看,这款操作板既可以作为家庭场景下的儿童启蒙教具,也可以用于早教机构的动手能力课堂,不需要复杂的配套设施,取出即可使用,所有零件都可以收纳在操作板对应的孔位中,避免零散零件丢失。结构上没有易脱落的小尺寸零件,所有螺丝的尺寸都大于孩童误吞的安全尺寸,使用过程中的安全性经过了多轮验证,金属基底的厚度足够保证整体刚性,孩童用力拧动螺丝时不会出现基底变形的问题,木质模块采用耐磨材质,反复拧入拧出螺丝也不会出现孔位滑牙的情况,长期使用依然可以保证螺丝与孔位的配合阻尼感,维持合适的操作手感。
