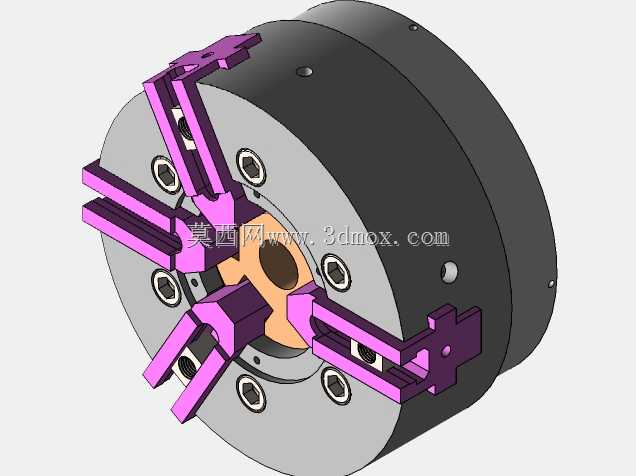

数控机床用3+2复合夹持卡盘结构

这款卡盘是面向数控车床、车铣复合加工中心开发的专用夹持工装，主要应用于回转类零件的切削加工场景，覆盖常规轴类、盘类零件装夹，同时可适配异形截面、非对称结构工件的夹持需求，解决传统三爪卡盘无法稳定夹持异形件、两爪卡盘同轴度定位不足的痛点，在精密零件加工、小批量定制件生产场景中具备极强的适配性。卡盘的核心功能是在机床主轴带动工件高速旋转的加工过程中，提供稳定、均匀的夹持力，保证工件与主轴的同轴度精度，避免加工过程中工件移位、振颤，保障加工尺寸精度与表面质量。不同于常规的三爪自定心卡盘或两爪卡盘，这款3+2复合爪结构的卡盘，采用三组主定位爪搭配两组辅助夹持爪的布局，三组主爪承担定心与主要夹持力输出，保证工件装夹的同轴度基准，两组辅助爪可根据工件外形调整夹持位置，对异形轮廓、偏心结构、薄壁易变形工件提供额外的支撑夹持力，分散夹持应力，避免薄壁件装夹变形，同时提升非规则工件装夹的稳定性，可兼容正爪、反爪装夹模式，既可以夹持小直径轴类零件的外圆，也可以撑持大直径盘类零件的内孔，适配的工件尺寸覆盖范围远大于同规格常规卡盘。在设计思路上，这款卡盘的盘体采用高强度合金钢材质设计，主体为圆盘式结构，背部设置标准的主轴连接法兰接口，可直接匹配主流数控车床的主轴安装尺寸，无需额外制作过渡连接盘，安装边界与同规格通用卡盘完全兼容，用户可直接替换原有设备上的常规卡盘，无需改动机床主轴结构。卡盘内部采用螺旋盘传动结构，转动卡盘扳手即可带动三组主爪同步径向移动，实现快速定心夹紧，两组辅助爪设置独立的调整锁紧结构，可根据工件轮廓单独调整位置后锁紧，操作逻辑与常规卡盘保持一致，操作人员无需额外培训即可快速上手。卡爪的夹持面设计有可更换的硬爪、软爪安装位，用户可根据加工工件的材质、精度需求更换不同类型的卡爪，软爪可根据工件实际直径镗修，进一步提升装夹贴合度与夹持精度，卡盘本体上设置有均匀分布的安装螺孔与定位销孔，保证卡盘与主轴连接的刚性，高速旋转时的动平衡性能优异，可适配高转速精加工场景。卡盘整体的外形尺寸遵循通用机床卡盘的规格标准，径向突出尺寸、轴向厚度均控制在常规卡盘的尺寸范围内，不会额外占用机床的加工行程空间，安装后不会与机床刀架、防护门等部件产生运动干涉，适配绝大多数卧式数控车床、立式数控车床的安装空间要求。
