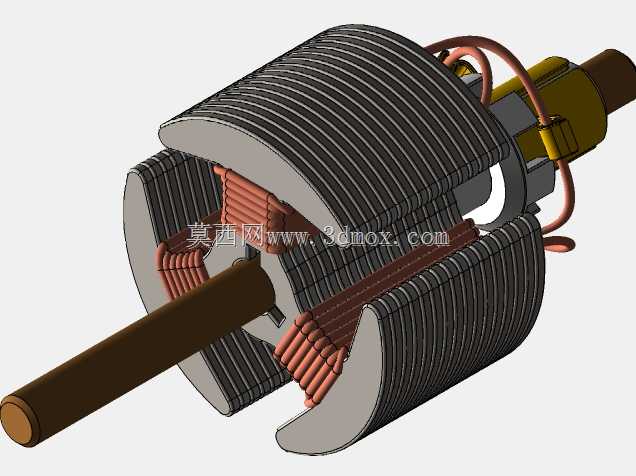

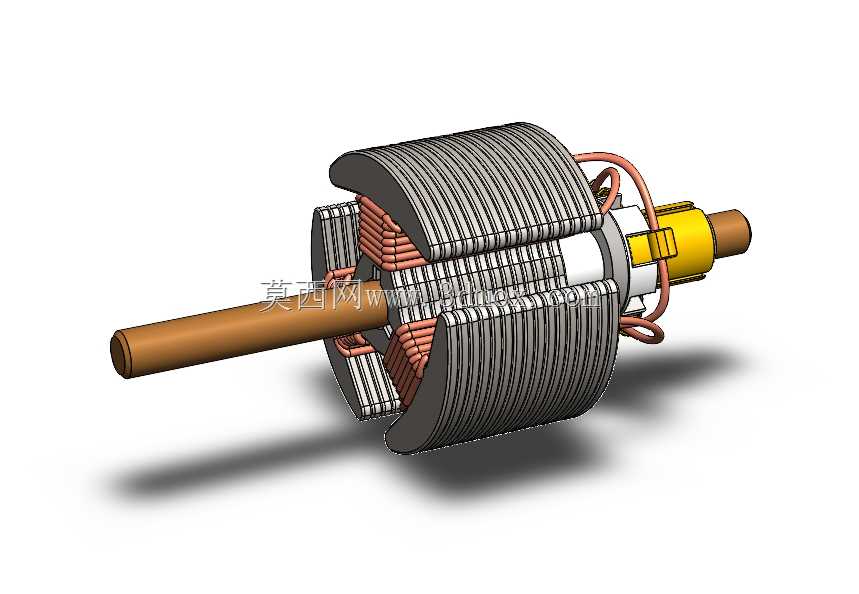

剖视展示直流电动机内部定子转子结构

该模型为半剖视呈现的直流电动机核心总成，完整还原了定子与转子配合的内部构造，在工业传动场景中，这类结构广泛应用于小型机床进给驱动、自动化生产线输送单元、电动代步车动力输出、精密伺服变位机构等需要稳定转速调节与大启动转矩的工况场景，作为电能向机械能转换的核心执行部件，其结构设计的合理性直接决定整套动力系统的运行效率、噪音水平与使用寿命。从功能特性来看，模型清晰呈现了定子励磁绕组的排布方式，多组漆包线绕组沿定子铁芯内圈均匀嵌装，通电后可形成稳定的径向励磁磁场，与转子电枢绕组通电后产生的电枢磁场形成正交耦合，驱动转子连带输出转轴产生持续旋转扭矩；转子部分采用叠压硅钢片作为铁芯基体，表面开有均匀分布的嵌线槽，槽内嵌装电枢绕组并通过端部的换向结构与外部供电回路连通，可在旋转过程中持续切换电枢绕组的电流方向，保证输出扭矩方向恒定，避免转子在磁场平衡位置卡滞。设计思路上采用半剖可视化表达，将原本封闭在机壳内部的绕组排布、铁芯叠装结构、转轴配合关系完全展现，既可以作为职业院校电机原理教学的具象演示载体，也能为电机研发阶段的绕组排布优化、磁路仿真校核提供直观的结构参考；定子铁芯采用斜槽叠压设计，可有效降低齿槽效应带来的转矩脉动，减少运行过程中的振动与电磁噪音，绕组端部做了规整的绑扎固定处理，避免高速旋转时绕组受离心力移位造成绝缘破损。从安装边界来看，输出转轴采用标准圆柱轴伸设计，轴径与轴伸长度匹配常规小型电机的安装联轴器尺寸，定子铁芯的外圆尺寸适配标准Y系列小型机座的安装止口，无需额外修改结构即可直接匹配通用端盖、轴承等标准配件，整机轴向长度控制在紧凑区间内，可适配安装空间局促的小型自动化设备内部，两端转轴预留的轴承安装位可匹配标准深沟球轴承，保证高速旋转时的径向支撑刚度，减少转轴挠度带来的运转偏心问题。
