欧姆龙数显温度控制器外观结构建模

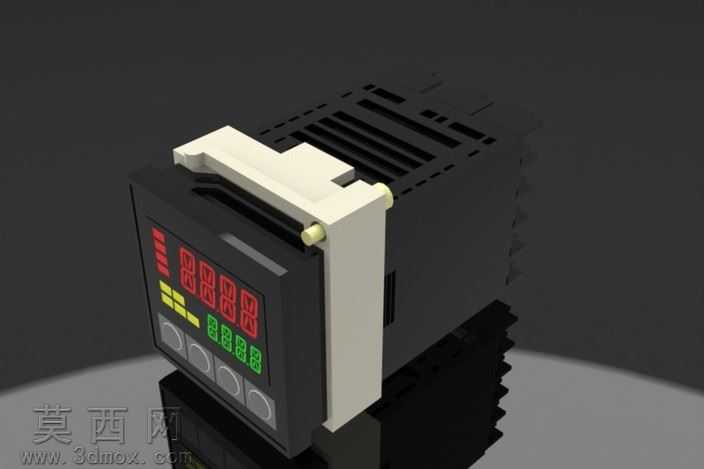

本次建模对象为欧姆龙品牌的导轨式数显温度控制器，建模过程以还原产品真实外观与装配结构为核心目标，采用SolidWorks完成全参数化三维构建。建模前期先梳理温控器的整体结构逻辑，将产品拆分为前面板操作区、显示模组、主体壳体、导轨卡扣组件、接线端结构几个独立模块，遵循从整体轮廓到局部细节的建模顺序，首先绘制主体壳体的拉伸轮廓，通过抽壳命令构建壳体的薄壁结构，同时预留出显示窗口、按键孔位、散热格栅的安装位置，壳体侧面的散热槽采用线性阵列命令完成等距排布，保证槽体间距均匀、结构规整，还原工业温控器的散热设计特征。前面板部分单独构建，首先绘制面板的圆角矩形基体，分别制作红色PV显示窗、绿色SV显示窗的凹陷安装位，通过凸台命令制作面板下方的四个操作按键，按键边缘做微小圆角处理模拟真实按键的触感设计，面板左侧的状态指示灯位采用小尺寸凸台搭配颜色区分，还原产品的状态指示功能结构。导轨卡扣部分是建模的细节重点，参考DIN导轨安装的标准尺寸，构建米白色的卡扣支架，支架两端的固定旋钮采用旋转凸台命令制作，旋钮表面做滚花纹理的凹凸结构，还原真实产品的锁紧操作手感，卡扣与主体壳体的连接位置做配合限位结构，保证卡扣可实现导轨卡装的活动逻辑。材质与渲染阶段，主体壳体赋予哑光黑色阻燃工程塑料材质，调整材质粗糙度模拟塑料表面的细微磨砂质感，前面板的显示区域赋予半透明深色亚克力材质，点亮状态下的数码管采用自发光材质，分别设置红色、绿色的发光参数，还原数码管点亮时的通透显示效果，导轨卡扣部分赋予米白色ABS塑料材质，固定旋钮赋予浅米黄色硬质塑料材质，不同部件的材质粗糙度做细微区分，避免视觉质感同质化。渲染场景采用深灰色渐变背景，搭配柔和的三点布光，主光源从产品侧上方照射，突出壳体的结构轮廓与按键的凹凸层次，辅光源补亮暗部避免阴影死黑，轮廓光勾勒产品边缘提升立体感，最终渲染效果完整还原了欧姆龙温控器的工业外观质感，模型各部件结构拆分清晰，可用于产品展示、电控柜装配模拟等场景。
