三叶船用螺旋桨三维设计作品

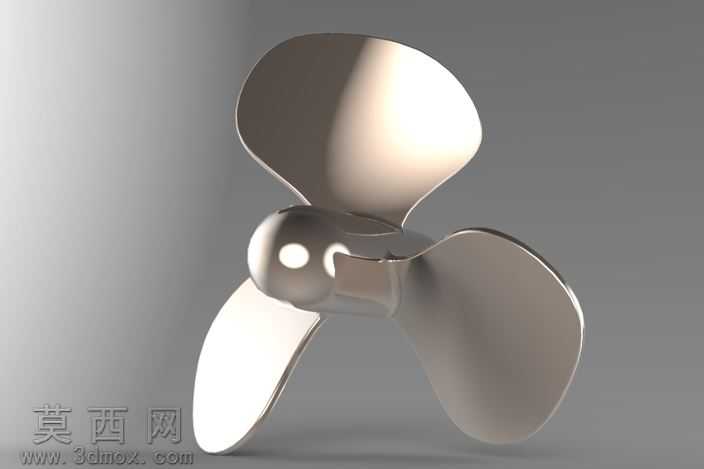

本作品为三叶结构螺旋桨的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先以桨毂中心为基准建立全局坐标系，确定桨叶的分布角度为120度均匀排布，保证旋转过程中的动平衡基础。建模时先绘制桨毂的回转体轮廓，通过旋转凸台命令生成带整流帽的桨毂主体，整流帽采用流线型球面过渡设计，可有效降低桨毂前端的水流紊流阻力。针对三片桨叶的设计，先绘制单片桨叶的翼型截面轮廓，从叶根到叶梢设置多个截面控制点，通过放样凸台命令生成光滑连续的桨叶曲面，叶根位置做加厚圆角过渡处理，避免应力集中问题，叶梢位置做收薄处理，优化流体划过的线型，降低运转时的空泡效应风险。完成单片桨叶建模后，通过圆周阵列命令生成另外两片桨叶，保证三片桨叶的几何参数完全一致，确保旋转时的受力均匀。材质设置阶段，为模型赋予金属抛光材质，调整材质的反射率与粗糙度参数，模拟不锈钢螺旋桨的真实金属质感，桨毂与桨叶采用统一材质参数，还原一体式铸造螺旋桨的外观特征。渲染阶段采用工作室环境光，设置主光源从侧上方照射，搭配辅助补光消除模型暗部死黑，添加柔和的地面反射效果，突出桨叶曲面的流畅弧度与光影过渡，清晰展现螺旋桨的整体造型与曲面细节。结构设计上充分考虑船用推进的实际需求，桨叶的扭角从叶根到叶梢呈渐变分布，符合流体力学的推进效率要求，桨毂中心预留轴孔安装位，可与传动轴完成装配对接，整体模型无破面、无重叠几何，曲面连续性达到G2级别，既可以用于产品外观展示，也可作为后续流体仿真、结构强度分析的基础模型，还能用于3D打印制作实物样件，验证螺旋桨的实际推进性能。
