建筑木结构连接用38x200规格托梁吊架

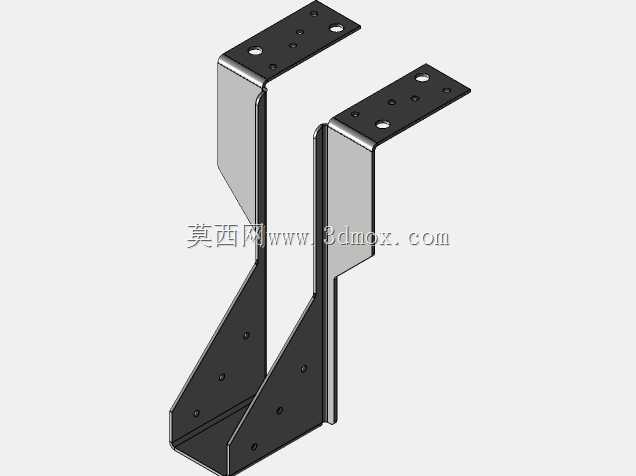

这款托梁吊架主要应用于民用轻型木结构建筑、装配式木屋、室内钢结构夹层搭建、老旧房屋木梁加固改造等场景，是承担梁体与上部承载结构连接传力的核心五金构件，实际使用中可将次梁、搁栅的竖向荷载均匀传递至主梁、顶部承重墙体或吊顶承载结构上，避免梁端因局部应力集中出现开裂、下沉、偏移等问题，同时可在管线综合排布的吊顶空间内，为设备管线预留足够的穿行空间，无需在梁体上额外开孔破坏结构完整性。从功能特性来看，该构件采用双侧对称承托结构设计，U型承托槽可完整包裹梁端底部与两侧，相比单侧托板的吊件拥有更高的抗倾覆、抗侧移能力，可有效抵消梁体受活荷载影响产生的横向晃动；构件上预加工的多组安装孔位，可适配不同规格的安装紧固件，既支持与上部钢构件、木构件的螺栓连接，也可配合自攻螺钉实现快速安装，孔位的排布经过受力优化，可避开构件折弯处的应力集中区域，避免安装后孔位开裂导致连接失效。在设计思路上，该构件采用一体化折弯成型工艺，整体无额外焊接拼接点，折弯处设置有合理的圆角过渡，既减少了加工过程中的应力残留，也避免安装时尖锐边角划伤施工人员；承托槽与上部安装翼板之间设置有斜向加强折边，可大幅提升构件的竖向承重能力，在额定荷载下不会出现翼板弯折、承托槽变形的问题；上部双侧安装翼板采用向外延伸的平板设计，可增大与上部承载面的接触面积，降低接触面的局部压强，保护被连接的基材不被压损。该托梁吊架的适配梁体宽度为38mm，构件整体竖向高度为200mm，安装时上部翼板贴合承载结构底面的最小安装宽度为120mm，承托槽内部净宽与适配梁体宽度保留1mm的安装间隙，方便施工时快速将梁端卡入承托槽内，双侧翼板上的孔位横向间距为80mm，可适配常规木结构施工的通用紧固件规格，无需现场额外扩孔即可完成安装作业。
